Плотины из сухой кладки и каменнонабросные
Для плотины из сухой кладки принимают коэффициенты откоса 0,5...0,8; швы между рядами кладки делают, как показано на рис. 4.1,з, или горизонтальными. Подэкрановый выравнивающий слой осуществляют в виде кладки камня на растворе. Сухую кладку выполняют вручную; краны используют только для подачи наиболее крупных камней. Работы по возведению плотин из сухой кладки не поддаются широкой механизации и требуют большого количества рабочей силы, эти плотины могут строиться в исключительных случаях.
При выборе типа каменнонабросной плотины с экраном или диафрагмой необходимо учитывать положительные и отрицательные стороны каменнонабросных плотин с диафрагмой по сравнению с каменнонабросными плотинами, имеющими экран.
Достоинства каменнонабросных плотин, с диафрагмой: 1) диафрагма относительно хорошо защищена от внешнего воздействия; 2) для постройки диафрагмы требуется меньше материала; 3) работа диафрагмы мало зависит от вертикальных деформаций тела плотины.

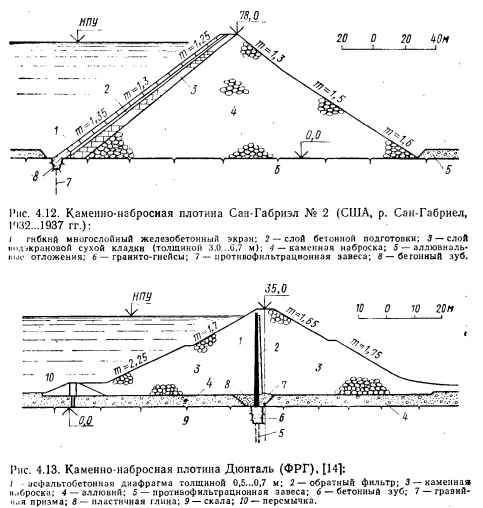

Недостатки каменнонабросных плотин с диафрагмой: 1) устойчивость такой плотины на сдвиг меньше, чем плотины с экраном (при одинаковых коэффициентах откоса); 2) затрудняются условия производства работ; надо учитывать, что в случае плотины с экраном наброска камня в плотину может производиться независимо от работы по устройству экрана; 3) статические условия работы диафрагмы более неопределенны, чем условия работы жрана; следует иметь в виду, что плотина с экраном допускает наброску камня с опережением (по высоте) возведения экрана, в связи с чем возможно укладывать экран на наброску, которая уже дала некоторую осадку; 4) в случае экрана можно совместить работы по сооружению зуба с отсыпкой камня в плотину; в случае же диафрагмы это сделать затруднительно; 5) при наличии экрана работы по наращиванию плотины (если таковые в дальнейшем потребуются) осуществляются проще, чем при наличии диафрагмы; 6) для принятия напора на недостроенную плотину (в чем иногда бывает необходимость) при постройке диафрагмы требуется отсыпка большого количества камня. Для примера приведем схемы поперечных сечений нескольких каменнонабросных плотин,, построенных и находящихся в эксплуатации (рис. 4.12...4.13).
