Трансформация паводка в водохранилище
В связи с трансформацией паводка в водохранилище (за счет его аккумулирующей емкости) расчетный расход, служащий для определения размеров входного водосливного отверстия водосброса, может оказаться значительно меньше максимального расхода воды в реке.

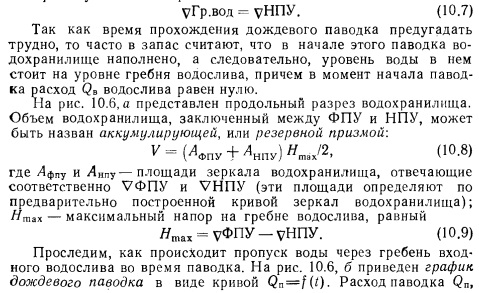

Проследим, как происходит пропуск воды через гребень входного водослива во время паводка. На рис. 10.6, б приведен график дождевого паводка в виде кривой Qn=f(t). Расход паводка Qn, поступающего в водохранилище, вначале возрастает до максимального значения Qmax, а затем снижается до нуля. По мере поступления воды в водохранилище уровень воды в нем вначале поднимается над НПУ (над начальным уровнем воды); при этом водохранилище наполняется и напор Н на водосливе постепенно растет, а следовательно, растет и расход водослива Q [см. кривую QB=M)].
На протяжении первого периода работы водослива, а следовательно, в этот период, как было отмечено, водохранилище должно наполняться. В некоторый момент времени, когда напор Н и расход Q достигнут максимума, QU=QB После этого момента наступит второй период работы водослива, в течение которого <3п<<3в, причем водохранилище в этот период будет опорожняться. В момент, отвечающий точке 3 (см. рис. 10.6,6), паводок окончится, однако водослив будет продолжать еще работать (до момента времени, отвечающего точке В).
Благодаря аккумуляции воды в водохранилище получаем трансформацию паводка: кривая поступления воды в водохранилище имеет вид линии 0—1—2—3; кривая же истечения воды из водохранилища получает вид линии ОАВ.
В связи с трансформацией оказывается, что расчетный расход для водослива, поэтому водослив Нет надобности рассчитывать на максимальный расход паводка Qnmax, т. е. на максимальный расход водотока. Если нам заданы график паводка и ширина b водослива, то максимальный уровень воды в водохранилище будет зависеть от площади зеркала водохранилища: чем больше площадь зеркала водохранилища, тем на меньшую высоту поднимется за период паводка уровень воды в нем, а следовательно, получим меньшие значения Qmax.
При наличии большой аккумулирующей призмы, когда ее объем больше объема воды, поступающей в водохранилище за время дождевого паводка, водосбросные сооружения на пропуск этого паводка можно не рассчитывать.
Задачу расчета входного водослива иногда ставят так: дан график паводка, а также УФПУ; требуется найти необходимую ширину водослива. Решение этой задачи для случая водослива без затворов и с затворами см. в прилож. А, § А.1.
