Использование водной энергии крупными ГЭС

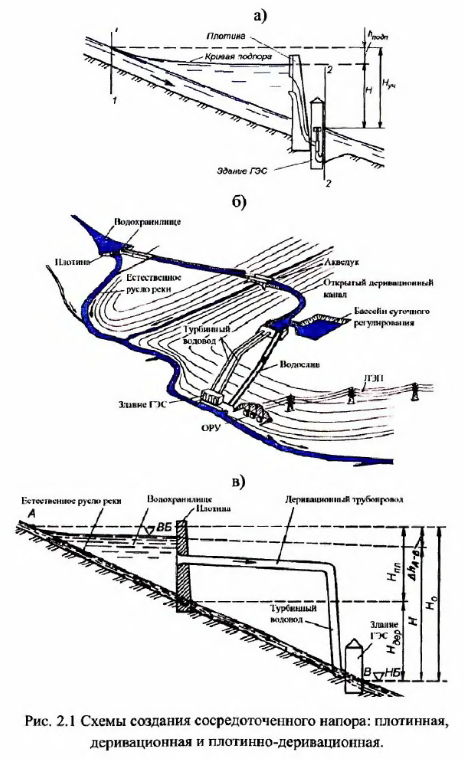

При проектировании и строительстве гидроэнергетических узлов в зависимости от местных топографических условий могут применяться различные схемы создания сосредоточенного напора (рис. 2.1): плотинная, деривационная или комбинированная плотиннодеривационная.
Если в первой схеме напор воспринимается самим агрегатным зданием, то ГЭС называют русловым. Такие здания станции применяются при напорах до 30-40 м.
При больших напорах (до 250-300 м) используют приплотинные здания ГЭС. В них напор воспринимается плотиной (как правило, бетонной), а агрегатное здание располагается за плотиной.
Деривационная схема создания сосредоточенного напора характерна раздельным размещением головного и станционного узла. Головной узел обеспечивает забор воды в деривацию. Он обычно включает низконапорную плотину, водосбросное сооружение или водосливную плотину, водоприемное устройство (в большинстве случаев, безнапорного типа) и, при необходимости, отстойник с промывными галереями. Деривация может быть безнапорной или напорной. Вода по ней подводится к станционному узлу.
При безнапорной деривации в состав станционного узла входят напорный бассейн, к которому обычно примыкает бассейн суточного регулирования (БСР), водоприемное сооружение, напорный турбинный водовод, агрегатное здание и отводящий канал. Если деривация выполняется напорной (туннель), то станционный узел обычно включает уравнительный резервуар, из которого вода направляется в турбинный водовод. В этом случае напорный бассейн и БСР не предусматриваются. Применяется напорная деривация в случаях большой сработки водохранилища.
Общий вид крупных ГЭС с различными компоновочными решениями и схемами создания напора представлен на рис. 2.2.
