ИЗМЕНЕНИЕ ПРОЧНОСТИ РАСТВОРА ВО ВРЕМЕНИ

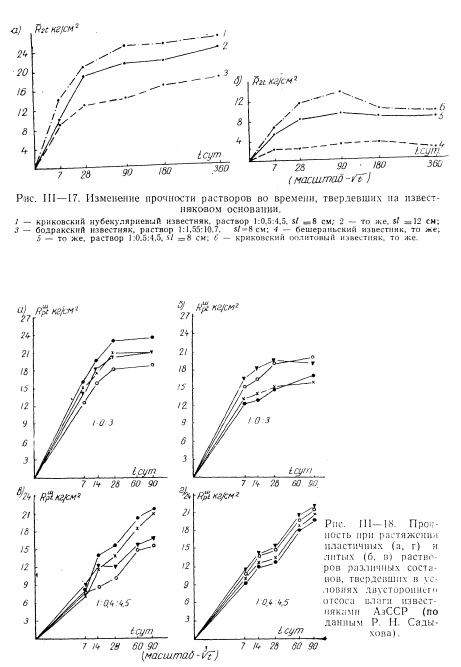

На рис. III—17 представлены результаты испытаний на сжатие растворных кубов, в течение различного времени твердевших на водоотсасывающем основании из известняков Бодракского, Криковского (двух разновидностей) и Бешераньокого месторождений. Эти данные, иллюстрируя известное положение о росте прочности растворов во времени (рис. III—17, а), дают и такие примеры, когда по прошествии некоторого времени с начала твердения растворов наблюдается снижение их прочности (рис. III—17, б). Это явление, хотя и не часто, однако фиксировалось в опытах с растворами, длительное время твердевшими на кирпиче [95], макропористых известняках [109] и других видах природного камня [122].
Объяснение сбросам прочности растворов во времени следует искать в неоднородности их состава и структуры вяжущего, что в процессе твердения растворов может способствовать концентрации в отдельных местах температурно-усадочных напряжений, привести к разрыву отдельных внутренних связей и появлению микротрещин. В итоге это приведет к снижению прочности раствора. Последующее твердение раствора при благоприятных температурно-влажностных условиях обычно приводит к восстановлению утраченной прочности и ее дальнейшему росту.

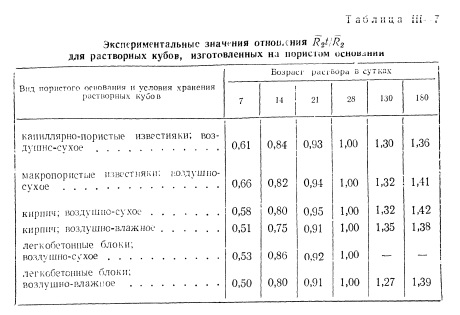

В табл. Ill—7 даны средние значения относительной прочности при сжатии цементных и цементно-известковых растворов различных составов в возрасте от 7 суток до 0,5 года, твердевших на известняках различных разновидностей. Там же для сравнения приведены соответствующие данные для растворов, твердевших на кирпиче, шлакакерамзитобетонных и аглопоритобетонных блоках в воздушной среде с нормальной и повышенной влажностью. Анализ этих данных показывает, что при использовании в качестве абсорбирующего основания известняков нарастание прочности растворов в раннем возрасте происходит более интенсивно, чем при твердении на кирпичном и легкобетонном основании. В дальнейшем это различие практически ликвидируется.
С точки зрения интересующей нас прочности раствора в швах кладок из пильных известняков особого внимания заслуживают результаты испытаний на осевое растяжение растворных «восьмерськ», твердевших в условиях двустороннего отсоса влаги (рис. III—18). В этих опытах, выполненных Р. Н. Садыховым [109], использовались макропористые известняки различных месторождений АзССР.
