МЕХАНИЗАЦИЯ ВСПОМОГАТЕЛЬНЫХ ПРОЦЕССОВ ПРИ ДОБЫЧЕ КАМНЯ

Комплексная механизация всех процессов по добыче камня является одной из главных проблем современной камнедобывающей промышленности. При полной механизации резания камня многие вспомогательные процессы (снятие блоков с груди забоя, их штабелирование, уборка отходов и др.) выполняются частично либо полностью вручную. На этих работах обычно занято в 3—4 раза больше рабочих, нежели на вырезке камня. Наиболее слабо решены вопросы механизации вспомогательных работ при подземной добыче камня.

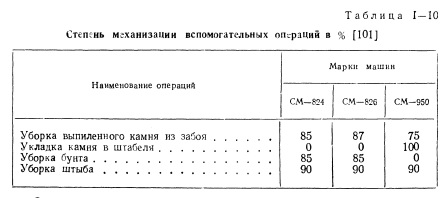

Из эксплуатируемого парка многочисленных камнерезных машин только у трех типов предусмотрена частичная механизация вспомогательных операций (табл. I—10).

Одним из наиболее совершенных типов действующих камнерезных машин является агрегат СМ-824, предназначенный для открытых разработок мелких блоков. Он состоит из четырех самостоятельных машин, каждая из которых выполняет свои функции. Первая машина с помощью набора вертикальных дисковых пил производит 9—10 поперечных пропилов, идущая за ней по тем же рельсовым путям вторая машина нарезает горизонтальные пропилы. Третья машина снабжена вертикальными затыловочными пилами для отделения камней от груди забоя. На этой же машине смонтирован набор гладких горизонтальных дисков, которые заходят в горизонтальные пропилы, и при вращении сбрасывают выпиленные камни на транспортеры, выносящие камень за пределы рельсовых путей. Штабелирование, отбраковка камня и снятие двух нижних рядов камня с груди забоя производятся вручную. Уборка штыба осуществляется шнековым или роторным штыбоуборщиком, передвигающимся совместно с третьей машиной. Коэффициент механизации добычных работ для агрегата СМ-824 составляет около 40% [Ю1]. Средняя производительность агрегата достигает 24 м3/час горной массы. Применение его рекомендуется при длине фронта работ не менее 600—700 м.

На Инкерманском карьере Крыма применена камнеуборочная машина В. Юрьева, основу которой составляет портальная рама, передвигающаяся вслед за камнерезной машиной СМ-89А, или СМ-518. С помощью клещевого захвата пакет из восьми камней извлекается из забоя и доставляется на транспорт либо в штабель.

Для уборки из забоя выпиленного камня и штыба при работе высокоуступных машин КМ-3, 4, 6 инженерам Криворутченко предложен рамный камнеуборщик, передвигающийся по рельсам в сцепе с камнерезной машиной [97].

Роторная камнеуборочная машина для низкоуступной столбовой системы разработки камня предложена сотрудниками АзНИИСМ им. Дадашева.

Удачная конструкция камнеуборочной машины разработана на Камышбурунском карьере [101]. Она предназначена для обслуживания камнерезной машины СМ-89А. Помимо снятия камня с груди забоя и переброски его за рельсовое пространство, камнеуборочная машина осуществляет отсортировку бута и щебня.

В работе [11] инженером Ф. И. Векиловым описана конструкция и принцип действия камнерезно-уборочного комбайна для добычи мелких блоков на открытых разработках. Базой комбайна является видоизмененная тележка СМ-89А. Комбайн осуществляет следующие операции: выпиливание камней размером 39Х19Х Х18,8 см, отбраковку некондиционной продукции, пакетирование выпиленных камней по 36 шт., транспортирование пакетов за пределы рельсового пути и уборку штыба.

Эксплуатируемые в настоящее время камнерезные машины по подземной добыче камня лишены каких-либо приспособлений либо дополнительных механизмов для выполнения вспомогательных операций по добыче камня. Снятие камня с груди забоя, его пакетировка, отбраковка некондиционных камней и бута, а также уборка отходов за рельсовое пространство в подавляющем большинстве случаев не механизировано. Это, с одной стороны, является следствием недостаточного внимания к подземному способу добычи камня, с другой — одной из главных причин низкой эффективности этого способа. Приспособлением для механизированного съема мелких блоков с груди подземного забоя оснащена камнерезная машина СМ-825. Камнеуборочное приспособление представляет собой двухсекционный транспортер с горизонтальной и наклонной частями. С его помощью удается снимать около 70% камня с забоя [5].

Решение задачи механизации уборки камня из подземного забоя и его штабелирования усложняется тем, что применяющиеся в настоящее время машины для подземной добычи камня дают около 90% некондиционной продукции. При работе этих машин также не удается полностью механизировать уборку штыба. Этому препятствуют рельсовые пути.

Большие перспективы в осуществлении полной механизации очистки забоев от штыба открывает применение камнерезных машин с полыми режущими органами и системой пневмоотсоса технологической пыли и мелочи.

При работе машин по изготовлению крупных блоков уборка и штабелирование блоков выполняется с помощью кранов. В комплекте крупноблочного камнерезного агрегата СМ-950 для этой цели предусмотрены тельферные краны ПКБ-43 и ПКБ-43А. В Молдавии на Окницком карьере машина СМ-580А была оснащена поворотным краном [5]. В Крыму на Альминоком карьере на камнерезной машине СМ-518 был установлен кран «Пионер». Однако эти примеры представляют лишь отдельные попытки увеличения универсальности крупноблочных камнерезных машин. В большинстве случаев снятие блоков с забоя и их штабелирование осуществляется с помощью автомобильных кранов.

Как и при добыче мелких блоков, уборка штыба при выпиливании крупных блоков выполняется шнековыми либо роторными штыбоуборщиками, бульдозерами и автопогрузчиками. При этом часть штыба из-за наличия рельсового пути приходится убирать вручную. В этой связи заслуживает внимания опыт модернизации крупноблочных камнерезных машин СМ-177А на Альминском карьере. Нижние колеса этой машины были заменены катками, что позволило отказаться от устройства нитки рельсового пути по подошве добычного уступа и тем самым создать условия полноценной очистки забоя от отходов камнедобычи с помощью бульдозеров и автопогрузчиков.

Решению проблемы комплексной механизации добычи природного пильного камня посвящены работы научно-исследовательских, проектно-конструкторских и производственных учреждений Азербайджана, Украины, Молдавии и др. республик. В последние годы различными авторами и коллективами был внесен ряд предложений по увеличению уровня механизации всех процессов, связанных с разработкой пильного камня на мелкие и крупные блоки. Наиболее эффективные из этих предложений проходят сейчас опытную проверку и, надо полагать, в ближайшее время будут внедрены в производство.

С.В. Поляков, Ю.В. Измайлов, В.И. Коноводченко, Ф.М. Оруджев, Н.Д. Поляков, Каменная кладка из пильных известняков, Кишинев, 1973

??????????
