Технология производства работ экскаваторами - драглайн
Область применения. Предназначен для разработки грунта ниже уровня стоянки и из-под воды. Ковш гибко связан со стрелой с помощью каната.
Очень эффективен при работе в отвал. Параметры даны на рис. 7.10.
Схема работы. Ковш опускается на грунт, включается тяговый механизм и ковш под действием собственного веса и тягового каната заглубляется в землю и перемещаясь, постепенно наполняется. После наполнения ковша включается подъемный механизм, и ковш отрывается от земли. На разгрузке тяговый трос ослабляется, и ковш под действием собственного веса опрокидывается.

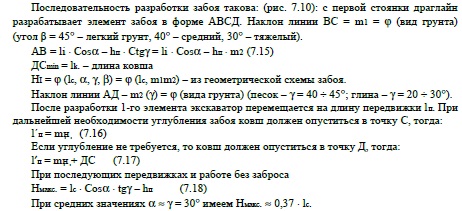

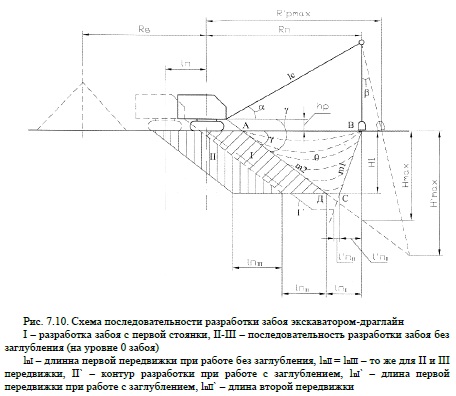

Последовательность разработки забоя такова: (рис. 7.10): с первой стоянки драглайн разрабатывает элемент забоя в форме АВСД. Наклон линии ВС = mi = ф (вид грунта) (угол в = 45° - легкий грунт, 40° - средний, 30° - тяжелый).
Если углубление не требуется, то ковш должен опуститься в точку Д, тогда:
Также как и при другом оборудовании, экскаватор - драглайн производит выемки боковым и лобовым забоями.
При боковом забое экскаватор перемещается по бровке выемки. Параметры забоя определяются исходя из описанного выше для 1-ой стоянки.
При лобовом забое экскаватор идет по оси выемки и разрабатывает грунт на себя. При этом может быть достигнут Н макс..
В зависимости от конкретных условий выемки, транспортировки и размеров выемки могут применяться и более сложные схемы забоев: продольно-лобовыми ходами; поперечно-лобовыми ходами; челночная схема; поперечно-челночная схема и другие. При этом экскаватор-драглайн работает только в отвал по условиям техники безопасности.
