Плотины с противофильтрационными элементами из геосинтетических материалов
Применение синтетических полимерных материалов в качестве противофильтрационных элементов в гидротехническом строительстве началось еще в первой половине прошлого века. Первоначально это были тонкие пленочные покрытия. В дальнейшем по мере развития технологии производства, качества синтетики, ее долговечности начался выпуск и других материалов.
Полимерные материалы обладают рядом существенных преимуществ перед другими материалами. Они воспринимают значительные растягивающие напряжения, сохраняют прочность даже при больших деформациях, однородны по своему качеству, долговечны, технологичны и эффективны для применения в строительстве.
Благоприятными предпосылками для их применения являются малая материалоемкость, высокая технологичность при их использовании, малая зависимость от местных условий.
В настоящее время все эти листовые материалы и конструкции из них, предназначенные для устройства противофильтрационных элементов различных сооружений называют «геомембраны»). Найболее распространены геомембрамы из полиэтилена (ПЭ) и поливинилхлорида (ПВХ)
Геомембраны представляют собой изгибаемые пленочные материалы, изготовленные из синтетических полимеров. Они могут быть армированными и неармированными. Армирующий материал может быть из тканого и нетканого геотекстиля, стекловолокна и других материалов. Изготавливают и перевозят геомембраны обычно в рулонах шириной от 1,5 до 10 м. Толщина неармированных геомембран колеблется обычно от 0,25 до 5 мм, армированных - от 3 до 10 мм.

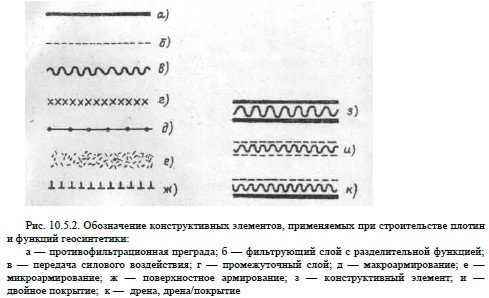

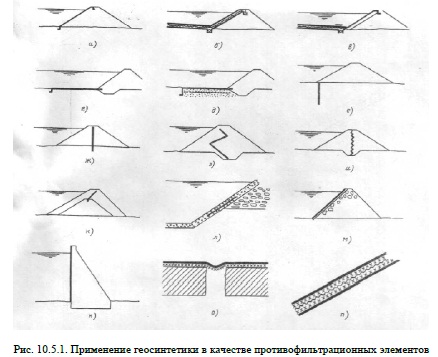

Геомембраны применяются как при строительстве земляных, так и бетонных плотин и их ремонте. В грунтовых плотинах из них выполняются диафрагмы или экраны. А в бетонных плотинах геомембрана наклеивается на верхнюю грань плотины, обеспечивая ее водонепроницаемость (рис.10.5.1., рис.10.5.2.).
Важным вопросом при проектировании и строительстве сооружений с пленочными противофильтрационными элементами является конструкция и технология устройства стыков полотнищ. Разработаны и опробованы на практике следующие конструкции стыков полотнищ пленки:
1. Перехлест полотнищ или, как модификация этого метода, скрутка краев. Перехлест полотнищ и скрутка краев являются самыми простыми, но наименее надежными способами соединения. Применяются в случаях, когда величина фильтрационных потерь воды не является определяющим критерием работы противофильтрационного элемента. Стыки, выполненные таким способом, имеют малую прочность.
2. Склейка краев при помощи клеев и мастик. Наиболее распространена при использовании поливинилхлоридных пленок. Обеспечивает полную водонепроницаемость стыков. Требует тщательного контроля качества выполнения работ при склеивании.
3. Склейка краев при помощи клеящих лент. Обеспечивает полную водонепроницаемость стыков. Высокотехнологична, однако, в производственных условиях эффективность применения этого метода снижается при неизбежном загрязнении поверхности пленки.
4. Сварка термоконтактным способом. Это наиболее перспективный способ, но в производственных условиях для пленок толщиной менее 0,6 мм весьма затруднительно добиться хорошего качества сварного шва.
Полиэтиленовые пленки, как правило, используются в сочетании с защитными прокладками, повышающими устойчивость пленочных конструкций против механических повреждений. В качестве защитных прокладок используются рубероид, стеклоткани, различные рулонные пластмассовые материалы, поролон, резина, а также геотекстили. В качестве эффективных защитных прокладок также могут применяться дополнительные слои полиэтиленовой пленки. В этом случае наружные слои многослойной пленочной конструкции предохраняют от повреждений внутренние слои, которые обеспечивают водонепроницаемость конструкции в целом.
Пленочные конструкции противофильтрационных элементов грунтовых сооружений весьма требовательны к гранулометрическому составу грунтов переходных зон. Повреждаемость полимерных полотнищ частицами грунта зависит от размеров и геометрической формы этих частиц. Риск повреждения ки частицами грунта снижается при уменьшении крупности частиц грунта и использовании грунтов с частицами округлой формы. Наиболее часто переходные зоны выполняются из песка.

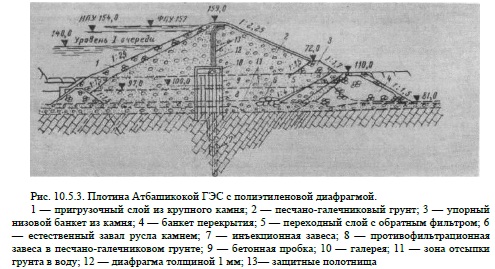

Наиболее крупным гидротехническим сооружением с противофильтрационным элементом из полиэтиленовой пленки, построенным в СССР, является плотина Атбашинской ГЭС в Киргизии, построенная в 1980 г. (рис.10.5.3). Тело плотины отсыпано из песчано-гравелистых грунтов. Полный напор на плотину составляет 73 м. Центральная вертикальная полиэтиленовая диафрагма выполнена из трех слоев полиэтиленовой пленки толщиной 0,6 мм, стабилизированной сажей. Средний слой пленки представляет собой собственно водонепроницаемый элемент диафрагмы, а прилегающие к нему с обеих сторон дополнительные слои защищают средний слой от случайных повреждений в период строительства и продавливания частицами грунта в эксплуатационный период. Трехслойная диафрагма находится между двумя призмами песка с максимальной крупностью частиц 5 мм. Плотина возведена в узком каньоне, борта которого имеют крутизну 70-82 град.
Строительство диафрагмы Атбашинской плотины велось в зимнее время при температурах воздуха до -20 град. С и сильных ветрах, порывами до 20-30 м/с. Наблюдения показывают, что на пленочной диафрагме имеет место 100% гашение напора. Диафрагма практически водонепроницаема.

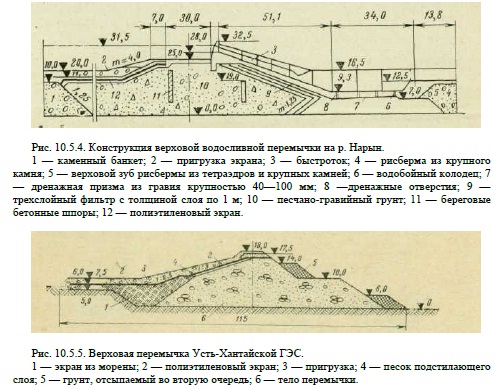

В отечественной практике полимерные материалы использовались и при возведении перемычек (рис 10.5.4, 10.5.5)

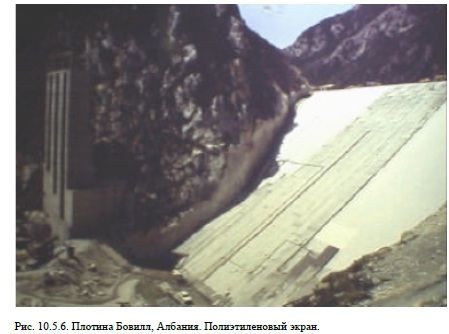

В заграничной практике наибольшая высота грунтовой плотины с экраном из геомембраны составляет 91 м (плотина Бовилл, Албания, 1996 г (рис 10.5.6) При устройстве водонепроницаемого экрана плотины использовался тяжелый геокомпозит, состоящий из 3 мм пресованой поливинилхлоридной геомембраны, соединенной полиэфирным нетканым геотекстилем горячим вальцеванием. Геокомпозит был развернут из рулонов от гребня дамбы вниз по верховому откосу, имеющему заложение 1:1,6. (рис 10.5.6) Каждый рулон покрывает всю длину откоса, что исключало необходимость устройства горизонтальных швов.
Соединение полотнищ производилось двойным швом с воздушным каналом между швами. Все швы подвергались пневматическому испытанию на герметичность. Защиту поверхности геомембраны обеспечивают изготовленные на месте плиты из монолитного бетона размером 36 м, уложенные на полипропиленовый нетканый геотекстиль. Анкеровка геокомпозита к бетону по периметру экрана производилась резинометаллическими хомутами.

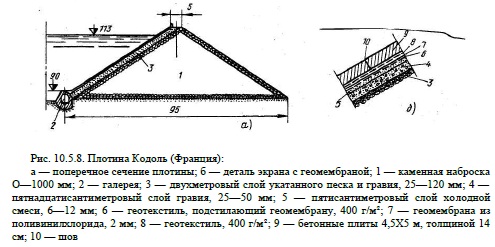

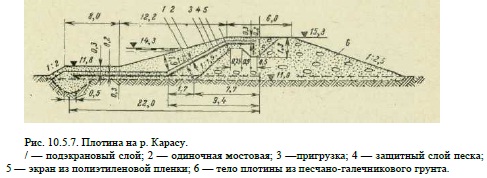

Некоторые другие примеры зарубежных плотин приведены на рис. 10.5.7., рис.10.5.8.
