Смешанные системы разрезки

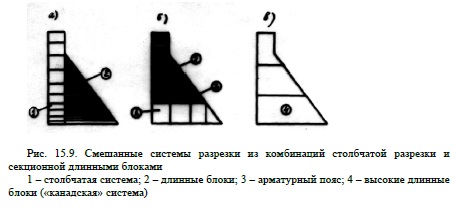

Кроме изложенных выше трех основных систем разрезки на блоки бетонирования и их разновидностей существуют различные их сочетаний (рис. 15.9). Наиболее перспективна из них смешанная система разрезки из комбинации столбчатой разрезки и секционной длинными блоками. При этой системе напорная грань выполняется в виде монолитного столба из обычного бетона с соблюдением всех технологических требований по предотвращению трещинообразования для столбчатой системы разрезки. Основная низовая часть плотины возводится с секционной разрезкой длинными блоками. В зависимости от применяемого типа бетона это могут быть или длинные блоки из обычного бетона («токтогульский» метод) или длинные блоки из укатанного бетона.
Смешанная система разрезки позволяет применять прогрессивную технологию с разрезкой длинными блоками в районах с суровыми климатическими условиями. При этом для выдерживания требуемого температурного режима возможна такая организация работ, при которой блоки в верховых столбах бетонируют в зимнее время, а длинные блоки в остальной части - в летнее время. Такая система предложена и осуществляется на строительстве Бурейской ГЭС.
Возможна и другая конструктивная схема комбинации этих систем (рис. 15.9,б), при которой в прискальной зоне сооружение бетонируется столбами, а в верхних частях в удалении от основания - длинными блоками из обычного бетона.
В первом ярусе длинных блоков над столбами устраивают армированный пояс для предотвращения трещинообразования в этом и вышестоящих ярусах от деформаций нижних столбчатых массивов. Это позволяет вести бетонные работы по столбчатой системе при неполностью законченном и организованном бетонном хозяйстве с переходом на длинные блоки в удалении от основания при хорошем развитии и организации всего бетонного хозяйства по полной проектной схеме. Такая система частично применялась на строительстве плотины Красноярской ГЭС.
Смешанной системой разрезки является также так называемая «канадская» система длинными и одновременно высокими блоками (рис. 15.9,в). В этой системе предусматривается возможность увеличения не только длины блоков до размеров секций, но и высоты блоков до предельных размеров по условиям организации работ и крепления опалубки (из практики канадского плотиностроения - до 22 м.). Бетонирование ведут в опалубке специальной конструкции, которая крепится на жестких металлических фермах. Такая система применялась при строительстве ряда контрфорсных плотин в Канаде. Для этой системы необходимо особенно хорошая организация массовых бетонных работ с самого начала строительства. В практике отечественного строительства такая система не нашла распространения из-за сложности и дороговизны устройства опалубки с большой несущей способностью и сложностью обеспечения необходимого температурного режима.
