Сущность уплотнения и влияние различных факторов

Сущность уплотнения и классификация способов уплотнения

Для возведения любой насыпи, прежде всего, необходимо где-то разработать и доставить грунт для этой насыпи. Грунт в естественном состоянии мог быть очень плотный, но в процессе разработки и перемещения он подвергается различным воздействиям, в результате чего его прежняя структура и плотность изменяются. Поэтому при укладке в насыпь необходимо снова привести его в такое состояние, которое повысило бы его плотность и устойчивость против внешних воздействий. Это достигается процессом уплотнения. Именно тщательное уплотнение обеспечивает устойчивость таких земляных сооружений как плотины, дамбы. От степени уплотнения зависит долговечность насыпей и долговечность возводимых на них дорогостоящих сооружений (зданий, дорог и т.д.). Вместе с тем, уплотнение является и наиболее дешевым и поэтому самым распространенным методом придания грунтам необходимой прочности и устойчивости. Его стоимость обычно составляет не более 5-6 % от общей стоимости земляных работ.

Сущность должна включать основной процесс, происходящий в грунте. Это не смятие и деформация частиц, а перемещение частиц и занятие ими более компактного, устойчивого положения с точки зрения неизменности структуры. Поэтому правильнее сущность уплотнения формулировать так: сущность уплотнения заключается в обеспечении перемещения отдельных частиц внутри грунта и такого их перераспределения в положении относительно друг друга, которое образует более компактную, устойчивую структуру против внешних воздействий. Под структурой понимается взаиморасположение отдельных частиц, характер связей между ними, количество и качественное состояние в грунте влажности.

Перемещение частиц может быть обеспечено различными воздействиями: силовыми, динамическими, вибрационными и др. И в зависимости от свойств грунта эти воздействия имеют разный эффект. Задача - выбрать такие воздействия, которые в наибольшей мере способствуют перемещению частиц именно данного грунта данных свойств.

В зависимости от способа воздействия на грунт для его уплотнения, т.е. для перемещения частиц и их более компактной укладки, различают следующие способы уплотнения (таблица 9.2):

- машинами статического действия (укаткой),

- машинами динамического действия,

- машинами комбинированного действия,

- отсыпкой грунта в воду,

- самоуплотнение.

Влияние различных факторов на уплотняемость грунтов

Уплотняемость грунтов - относительная способность грунта повышать свою первоначальную плотность под различными воздействиями.

На уплотнение грунтов влияют многие факторы:

• естественная структура и физические свойства,

• механический состав грунта (гранулометрический состав),

• влажность грунта,

• начальная плотность,

• толщина уплотняемого слоя,

• число проходов по одному следу,

• способ уплотнения и параметры машин.

Влияние структуры и физико-механических свойств

Как известно, грунты состоят из трех фаз: твердой, жидкой, газообразной. Частицы мелкой твердой фазы разделяют по крупности на: песчаные - 2,0-0,05 мм разной формы, пылеватые - 0,05-0,002 мм в основном сферической формы, глинистые - < 0,002 мм кристаллические частицы пластинчатой или чешуйчатой формы.

Свойства грунтов в основном определяются содержанием в них глинистых фракций, а так же минералогическим составом последних. Глинистые частицы придают грунту связность, которая выражается в том, что между отдельными частицами возникают силы притяжения, в результате которых частицы как бы склеиваются. С этих позиций различают грунты: связные > 12 % глинистых частиц, мало связные 4-11 %, несвязные < 3 %.

Глинистые частицы имеют очень небольшую толщину, но большую удельную поверхность. Например, 1 гр. высушенного грунта имеет площадь в несколько десятков м2. Твердые минеральные частицы несут на себе электрический заряд, благодаря чему взаимодействуют с жидкой фазой - водой и удерживают молекулы воды. Этот слой воды, непосредственно прилегающий к поверхности частиц, имеет аномальные свойства и обнаруживает свойства твердых тел, т.е. обладает упругостью, прочностью на сдвиг, пределом текучести. В результате связности из отдельных частиц образуются агрегаты и вся масса грунта структурируется. Принято различать микро и макро агрегатные структуры. Микроагрегаты - песчаные образования из отдельных частиц. Макроагрегаты - вторичные образования из микроагрегатов.

Грунт поступает в насыпи из выемок, претерпев воздействие машин, т.е. с нарушенной естественной структурой и состоит из отдельных комьев. Структура и сцепление внутри комьев сохраняются в прежнем естественном состоянии (виде). Общая же структура нарушается. Задача уплотнения восстановить нарушенные связи, а может быть даже усилить их. Чем больше связности, тем труднее обеспечить перемещение частиц, а, следовательно, и уплотнение.

Влияние неоднородности грунтов (грансостава)

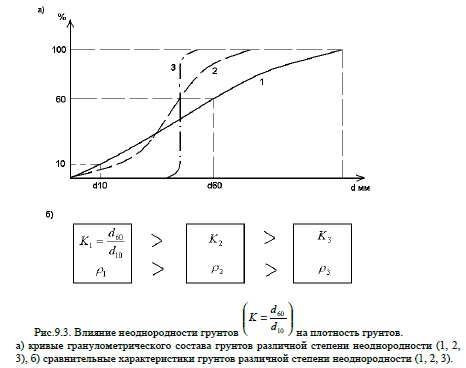

Грансостав характеризует соотношение различных фракций в составе грунта и обычно выражается соответствующими кривыми (рис.9.3).

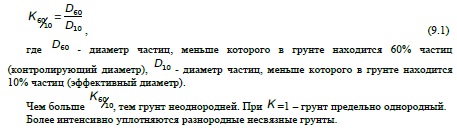

Для характеристики неоднородности песчаных и крупнообломочных грунтов введен коэффициент неоднородности:



Влияние влажности

Вода в грунте подразделяется на: связную (прочносвязную и рыхлую), которая за счет электрических и адсорбционных сил удерживается на поверхности частиц; и свободную, подчиняющуюся действию гравитационных сил. Количество связной воды находится в зависимости от удельной поверхности частиц и минералогического состава, т.е. от количества глинистых частиц.

Влажность грунта оказывает особенно большое влияние на физико-механические свойства грунтов. По мере повышения влажности связный грунт из монолитного сравнительно очень прочного, но хрупкого, превращается в пластичную массу, а затем переходит в пластичное состояние. Пластичное состояние связного грунта по влажности


Число пластичности принято в основу строительной классификации грунтов по влажности.

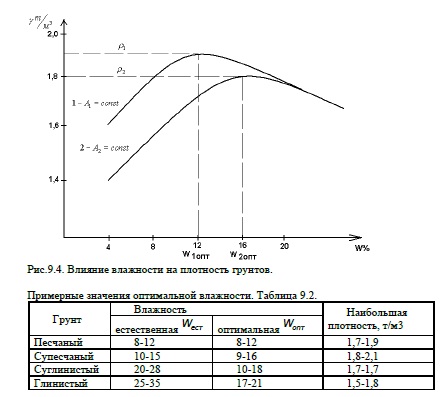

Для конкретной технологии при повышении влажности вначале плотность увеличивается, достигая при определенной влажности максимального значения (Рис.9.4). Эта влажность называется оптимальной. Она различна для различных грунтов и различных технологий уплотнения (табл.9.2.).

В соответствии с этим при отсыпке грунтов влажность должна соответствовать оптимальной, для чего - доувлажнение или подсушивание.


Примерные значения оптимальной влажности. Таблица 9.2.

Влияние числа проходок и толщины уплотняемого слоя

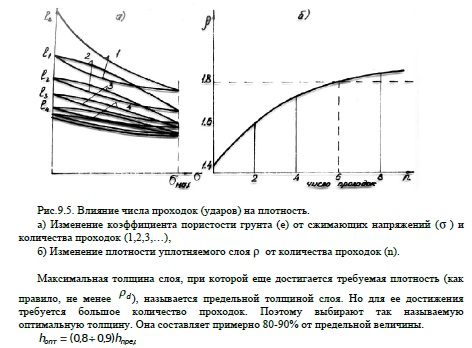

Уплотнение грунта зависит и от толщины уплотняемых слоев и от числа проходок. Тонкие слои дают более равномерное уплотнение. Повышение числа проходок повышает и плотность. Вначале интенсивно, но после 4-6 проходок интенсивность падает (рис.9.5), а после 10-12 проходок - почти прекращается. Необходимое число повторных проходов устанавливается по опытному уплотнению. Обычно это 6-8 раз.


а) Изменение коэффициента пористости грунта (е) от сжимающих напряжений (о ) и количества проходок (1,2,3,...),

б) Изменение плотности уплотняемого слоя р от количества проходок (n).

Максимальная толщина слоя, при которой еще достигается требуемая плотность (как правило, не менее Pd), называется предельной толщиной слоя. Но для ее достижения требуется большое количество проходок. Поэтому выбирают так называемую оптимальную толщину. Она составляет примерно 80-90% от предельной величины.

Влияние рабочего органа и контактных напряжений

Что касается конкретной толщины оптимального слоя для различных машин, то она зависит во многом как от физико-механических свойств грунтов, так и от конкретных размеров машин, которые определяют как общие нагрузки, так и площади передачи этих нагрузок, т.е. контактные напряжения.

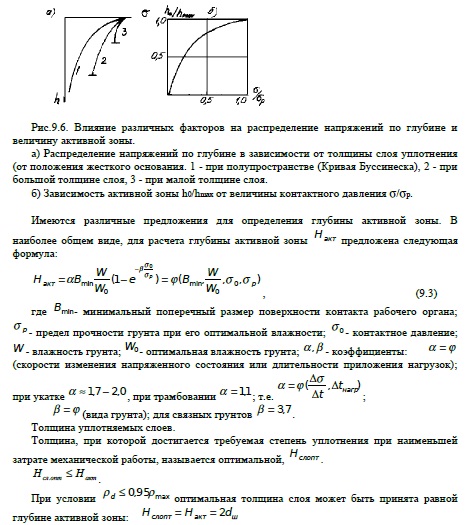

На распределение напряжений по глубине влияет наличие жесткого основания. При отсутствии жесткого основания (рис.9.6а) напряжения распределяются по классической (теории) кривой Буссинеска. При приближении жесткого основания распределение напряжений выравнивается. В итоге имеется зона, где деформация грунта по глубине распространяется более или менее равномерно. Эту зону называют активной, а ее глубину - глубиной активной зоны. В ней реализуется 80-90% всей необратимой деформации грунта. При таких условиях глубина активной зоны близка к 2d..

а) Распределение напряжений по глубине в зависимости от толщины слоя уплотнения (от положения жесткого основания. 1 - при полупространстве (Кривая Буссинеска), 2 - при большой толщине слоя, 3 - при малой толщине слоя.

б) Зависимость активной зоны h/hmax от величины контактного давления.


Определение требуемой плотности

Как видно из предыдущего, на плотность грунтов при уплотнении влияет множество факторов, поэтому определение требуемой плотности для конкретных грунтов и сооружений является сложной задачей.

В общем случае плотность сложения грунта земляных, насыпных, каменно-земляных и каменно-набросных плотин определяется с учетом:

а) исследований свойств грунтового материала и расположения его в теле плотины (как по высоте, так и по элементам профиля);

б) внешних нагрузок;

в) напряженно-деформированного состояния;

г) способа отсыпки и уплотнения грунтового материала и интенсивности возведения. Практическое решение этой задачи можно разделить на два этапа.

На первом этапе осуществляется детальное полевое и лабораторное изучение реальных свойств грунтов конкретных карьеров, предполагаемых к использованию в насыпях. На основании анализа фактических характеристик грунтов и результатов расчетов напряженно-деформированного и фильтрационного состояний проектируемого сооружения при выдерживании нормативных требований определяются расчетные характеристики грунтов, обеспечивающих эти требования. Комплексным выражением этих требований для конкретных конструкций и конкретных грунтов является требуемая плотность.

На втором этапе осуществляется определение оптимальных технологических параметров уплотнения, обеспечивающих получение расчетных характеристик грунтов, в частности плотности.

Такая работа выполняется на опытных полигонах непосредственно на строительстве с использованием грунтов из конкретных карьеров и намечаемых типов машин. Эта работа проводится с целью уточнения:

- оптимальной толщины укатываемого слоя из условий обеспечения требуемой плотности грунта;

- оптимальной влажности, при которой грунт должен укладываться в сооружение;

- необходимого количества проходов уплотняющих средств по одному следу.

Опытное уплотнение следует производить для каждого вида грунта, используемого в сооружении, и для каждого типа применяемых уплотняющих машин.

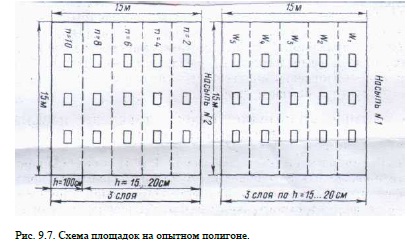

Для каждого типа механизма и вида грунта возводятся две насыпи.

Насыпь №1 возводится для определения значений оптимальной влажности и максимальной плотности сухого грунта ,max. Она имеет размеры в плане 1515 м и возводится тремя слоями толщиной 10-15 см каждый. В поперечном направлении насыпь разбивается на 5 полос шириной по 3 м каждая. В полосы грунт укладывается с различными значениями влажности, равными Wcm- и отклонениями в ту и другую стороны.

Различная влажность грунта достигается путем подсушки или дополнительного увлажнения. До укладки в полосы контролируется влажность грунта путем отбора проб. После достижения определенной влажности грунт укладывается слоями и укатывается 10 проходами. Из каждого слоя производится отбор проб для определения плотности и влажности грунта из шурфов. После отбора проб укладывается следующий слой насыпи.

Насыпь №2 предназначена для определения необходимого количества проходов механизма по одному следу n и эффективной толщины уплотняемого слоя грунта hэф. Насыпь имеет размеры в плане 1515 м и отсыпается в три слоя. В поперечном направлении насыпь разбивается на 5 полос шириной по 3 м каждая. В первые 4 полосы грунт укладывается толщиной слоя, равной 10-15 см, толщина слоя в последней полосе составляет 1м. Полосы укатываются различным количеством проходов, равным 2, 4, 6, 8, - для катков с гладким вальцем на пневмошинах и виброкатков. Полоса толщиной 1 м укладывается 10 проходами механизмов. В насыпь грунт укладывается при оптимальной влажности, определенной после возведения насыпи №1. После укатки каждого слоя производится отбор проб из шурфов для определения плотности и влажности грунта.

Производство гидротехнических работ. Часть 1. Учебник для вузов. - Москва: Издательство Ассоциации строительных вузов, 2008.

??????????
