Технология производства земляных работ экскаваторами - прямая лопата
Область применения.
Экскаваторы «прямая лопата» предназначаются для разработки грунтов в основном выше уровня стоянки.

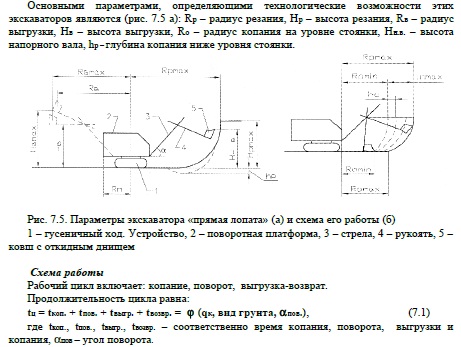

Схема работы
Рабочий цикл включает: копание, поворот, выгрузка-возврат.
Продолжительность цикла равна:
При копании включаются механизмы напора и подъема ковша, который перемещается из нижнего положения (I) в верхнее (IV), срезает стружку грунта и наполняется, на заключительной стадии копания рукоять втягивается, стрела начинает поворот на выгрузку. Толщина стружки регулируется напорным механизмом. Для уменьшения сопротивления копанию в плотных грунтах каждая последующая стружка снимается так, чтобы ковш перекрывал след от предыдущего движения. При этом одна из боковых стенок ковша исключается из процесса копания и уменьшает трение, т. е. идет разработка по радиусу с наложением следов ковша. Таким же образом разрабатываются следующие слои стружки, пока не будет использован почти весь ход рукояти. После чего экскаватор передвигается на расстояние передвижки - 1пер.

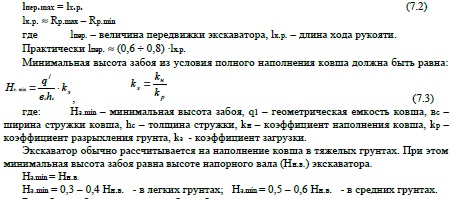

Минимальная высота забоя из условия полного наполнения ковша должна быть равна:
Экскаватор обычно рассчитывается на наполнение ковша в тяжелых грунтах. При этом минимальная высота забоя равна высоте напорного вала (Нн.в.) экскаватора.
Разработка более высоких забоев более экономична, а поэтому реальная высота определяется конкретными условиями безопасности работы.
Забои экскаватора
Забой — рабочее место экскаватора, включающее и участок маневрирования транспортом. Различают лобовой и боковой забои.
Лобовой забой (рис. 7.6). При лобовом забое разработка грунта ведется впереди и по обеим сторонам экскаватора полосой, определяемой рабочими параметрами экскаватора и положением транспортных средств. Параметры забоя (ширина В и глубина Нз.) зависят от параметров экскаватора и от расположения транспортных средств.
При расположении транспортных средств на дне выемки (на уровне стоянки экскаватора) параметры забоя зависят, также от требований к профилю выемки и прямолинейности откоса. Их легко определить, зная параметры экскаватора и транспортных средств.

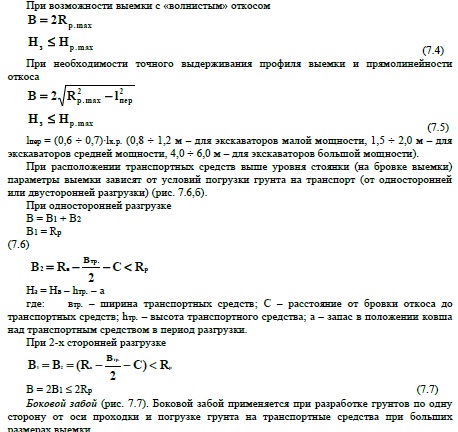

При возможности выемки с «волнистым» откосом В = 2Rp.max
