Выбор кранов

Выбор кранов производят в два этапа. На первом этапа устанавливают техническую возможность использования крана данной размерной группы. На втором выполняют технико-экономический расчет и определяют экономическую целесообразность применения крана данного типоразмера и марки.

Исходные данные для выбора крана на I этапе:

- габариты и конфигурация сооружений (подземных и надземных частей);

- параметры блоков бетонирования и монтируемых в них конструкций (геометрические размеры, масса).

- условия доставки бетонной смеси (и иных грузов) и ее перегрузки

- тип горизонтального транспорта, его грузоподъемность и объем бетонной смеси;

- тип бадьи и ее масса;

- тип горизонтального транспорта других грузов;

- условия производства работ на площадке (степень сосредоточенности сооружений, грунтово-климатические условия, места складирования грузов и др.).

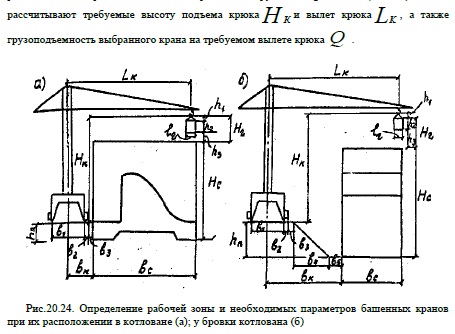

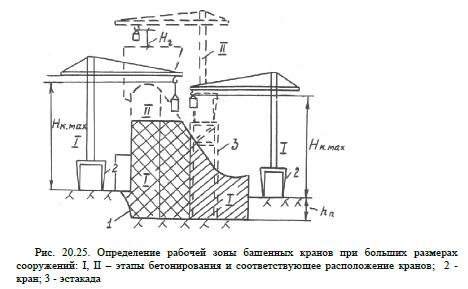

Для определения необходимых параметров кранов составляют графическую схему рабочей зоны при возведении конкретных сооружений (рис. 20.24, 20.25). Затем рассчитывают требуемые высоту подъема крюка JHК и вылет крюка LK , а также грузоподъемность выбранного крана на требуемом вылете крюка .



Рекомендуется следующая последовательность выбора крана.

1. Определяют габаритные размеры частей сооружений, возводимых

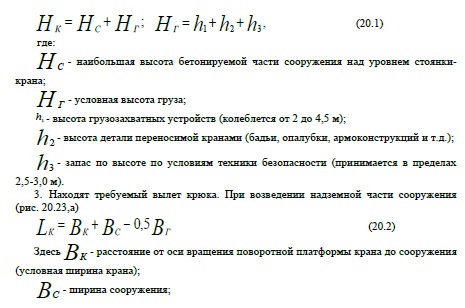

2. Рассчитывают требуемую высоту подъема крюка

3. Находят требуемый вылет крюка. При возведении надземной части сооружения (рис. 20.23,а)

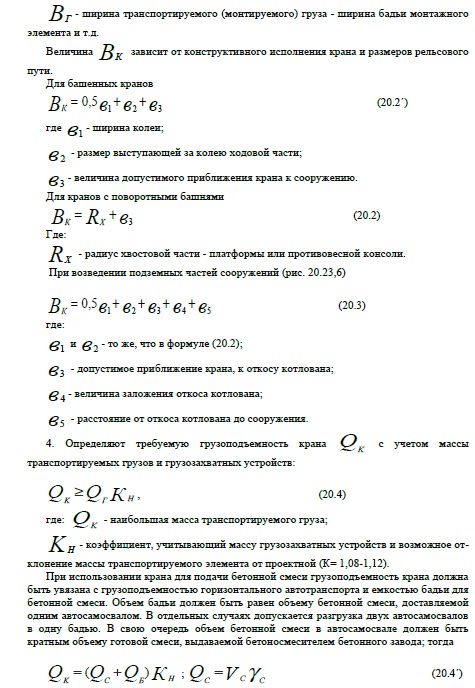

4. Определяют требуемую грузоподъемность крана (у с учетом массы

При использовании крана для подачи бетонной смеси грузоподъемность крана должна быть увязана с грузоподъемностью горизонтального автотранспорта и емкостью бадьи для бетонной смеси. Объем бадьи должен быть равен объему бетонной смеси, доставляемой одним автосамосвалом. В отдельных случаях допускается разгрузка двух автосамосвалов в одну бадью. В свою очередь объем бетонной смеси в автосамосвале должен быть кратным объему готовой смеси, выдаваемой бетоносмесителем бетонного завода; тогда

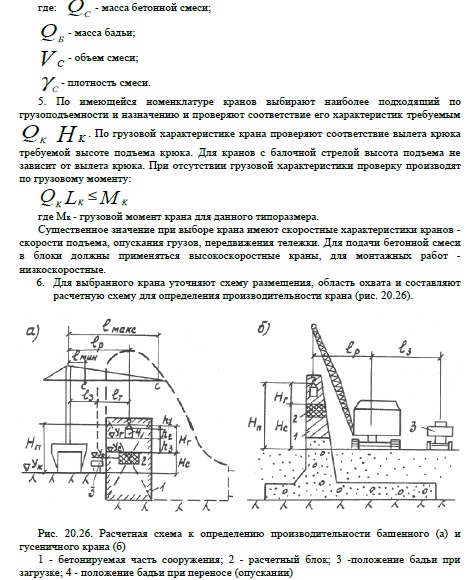

5. По имеющейся номенклатуре кранов выбирают наиболее подходящий по грузоподъемности и назначению и проверяют соответствие его характеристик требуемым. Существенное значение при выборе крана имеют скоростные характеристики кранов - скорости подъема, опускания грузов, передвижения тележки. Для подачи бетонной смеси в блоки должны применяться высокоскоростные краны, для монтажных работ - низкоскоростные.

6. Для выбранного крана уточняют схему размещения, область охвата и составляют расчетную схему для определения производительности крана (рис. 20.26).




Производство гидротехнических работ. Часть 1. Учебник для вузов. - Москва: Издательство Ассоциации строительных вузов, 2008.

??????????
