ДВУХТРУБНЫЕ СИСТЕМЫ ОТОПЛЕНИЯ

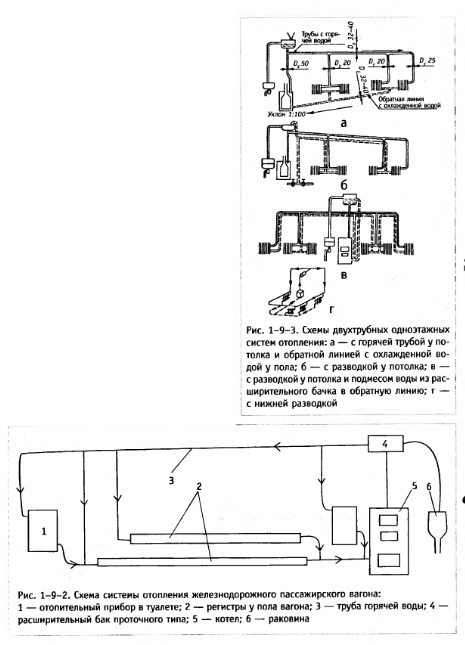

Двухтрубная система отопления предусматривает наличие труб (стояков) для подачи горячей воды и специальных труб (стояков) для отвода охлажденной воды в котел. В однотрубных системах эти функции выполняет одна труба (стояк). Различают одноэтажные и двухэтажные двухтрубные системы отопления. На рис. 1-9-1 показана двухтрубная одноэтажная система отопления с прокладкой горячей трубы и обратных труб на уровне отопительных приборов, которые в этом случае можно сдвинуть так, чтобы расход труб был минимальным. По расположению отопительных приборов система напоминает печь, которая обогревает сразу несколько помещений, поэтому ее и назвали «кустовой». Наибольшее применение она получила в южных районах страны, так как позволяет при небольшом расходе топлива хорошо обогревать помещение, причем это не зависит от перерывов в сжигании топлива под котлом. Верхняя подводка горячей воды и отвод охлажденной воды у пола прямо в котел характерны для системы отопления железнодорожного вагона (рис. 1-9-2). Подобную систему используют и для индивидуальных домов (рис. 1-9-3). Обратные трубы прокладывают у пола, когда на их пути нет дверей. В противном случае их приходится обходить П-образной трубой или монтировать обратную линию под полом. В подпольной части не должно быть соединений труб, иначе возможна их течь. Чтобы трубы не подмерзали, их утепляют.
Верхнюю разводку труб с горячей водой крепят к стенам на 40—50 см ниже потолка. Это ухудшает интерьер и в некоторой степени увеличивает теплопотери через потолок и стены. Поэтому трубы горячей разводки можно располагать на чердаке, хорошо утеплив. На рис. 1-9-36,в показаны варианты двухтрубных систем отопления, в которых обратная линия проходит рядом с горячей разводкой у потолка. Эти варианты, в частности, применимы при наличии препятствий для прокладывания обратной линии у пола.
Горячую разводку труб можно располагать под подоконниками и над отопительными приборами. При этом надпольная или подпольная обратная линия сохраняются. Такая разводка замедляет прогрев системы. Чтобы его ускорить, устанавливают проточный расширительный бак (рис. 1-9-3г).
В двухтрубных двухэтажных системах отопительные приборы размещают на первом и втором этажах, а котел — на первом этаже или в подвале. Это значительно увеличивает циркуляционное давление и способствует более полному сгоранию топлива из-за усиления вытяжки.

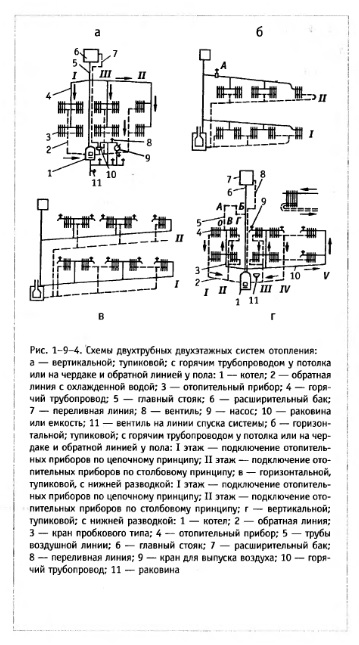

На рис. 1-9-4а показана система отопления с верхней разводкой. Горячая вода поступает из котла по главному стояку под потолок верхнего этажа или на чердак и по наклонным трубопроводам и вертикальным стоякам в отопительные нагревательные приборы. Одновременно избыток, возникший из-за расширения воды при подъеме температуры, попадает в расширительный бак. Из отопительных приборов вода возвращается в котел. Эта система, как и другие, функционирует только при заполнении водой, то есть в месте разветвления главного стояка, где горячая вода начинает течь в горизонтальном направлении, всегда должна быть вода. Поэтому перед розжигом котла следует проверять наличие воды в расширительном баке (это самый близкий резервуар воды к разветвлению главного стояка).
Наливают или доливают воду прямо в котел ручным насосом или из водопровода. В последних двух случаях открывают и закрывают нужные вентили.
В системе отопления с нижней разводкой (рис. 1-9-4г) горячая вода из котла направляется к стоякам и оттуда в отопительные приборы. Сплошными линиями на рисунке показаны стояки горячей воды, пунктиром — стояки с вышедшей из приборов охлажденной водой. Стояк V — цепочный, остальные — столбовые.
Чтобы удалить из приборов верхнего этажа воздух, накапливающийся из-за нижней подводки воды, следует на каждом приборе ставить кран или краны (рис. 1-9-4в,г) или проложить специальные воздушные трубы ОА с петлей АБВГ. На участке АБ постоянно скапливается воздух. Он по частям попадает в главный стояк и выходит через расширительный бак. Без участка АБ с воздухом горячая вода из главного стояка вместе с водой из стояка снизу попадала бы в приборы. При этом создавались бы встречные циркуляции. Любое движение воды препятствует выделению воздуха. Это прежде всего ощутимо в многоэтажных домах, когда при теплом стояке отопительный прибор становится холодным. Лишь после остановки перемещения воды в стояке через открытый кран в подвале из стояка постепенно выходит воздух. Достоинство двухтрубных горизонтальных систем в том, что вентилем «А» (рис. 1-9-46) отключают отопительные приборы сразу на всем этаже. Однако вентиль со временем может пропускать воду в закрытом состоянии, поэтому лучше пользоваться пробковыми кранами.
При нижней разводке (рис. 1-9-4в) на каждом приборе ставят кран для выпуска воздуха. Такая разводка позволяет размещать подводящие трубы на уровне приборов или под ними.

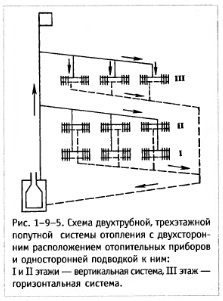

В двухтрубной трехэтажной системе отопления применено попутное движение воды в горячих и отводящих лежаках отдельно на третьем этаже и одновременно на первом и втором (рис. 1-9-5). Поэтому через отопительные приборы проходит примерно одно и то же количество циркулирующей воды. При тупиковой схеме движения вода, охладившаяся в приборах, из стояка немедленно возвращается в котел. В проточной схеме чем ближе прибор находится к главному стояку, тем дальше путь охлажденной воды из прибора до котла.
Недостатком системы с попутным движением воды является повышенный расход труб, так как очень часто приходится прокладывать вторую обратную линию.
Волков В. А., Сантехника: как все устроено и как все починить: справочник. — М.: Астрель : ACT, 2006
