КОНСТРУКЦИЯ ГАЗОВЫХ ПЛИТ

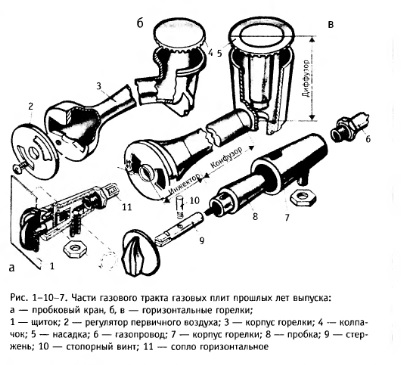

Выпускаемые нашей промышленностью газовые плиты предназначены для работы на природном и сжиженном газе. Установленный срок службы плиты по ГОСТ Р 50696-94 не менее 14 лет. В различных ведомствах этот срок продлен до 20—25 лет. Фактически же плита служит до прогара духовки (рис. 1-10-7).

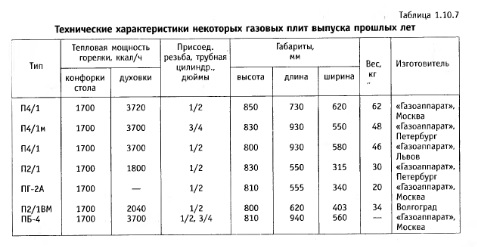

В табл. 1.10.7 в графе «тип» первая цифра, следующая за буквой, означает количество горелок стола. Так, в плите типа П4/1 горелок стола 4, а конфорок всего 2, ибо они чугунные литые и прикрывают сразу две горелки. В то же время плита ПБ-4 имеет при четырех горелках 4 конфорки. Здесь стол — сплошной чугунный с отверстиями, на которые и накладываются кольцеобразные чугунные конфорки. Некоторые из этих плит оснащаются приставными боковыми полочками на уровне стола, что требует большей площади для установки. При минимальном месте полочки снимают, и сразу длина, например, плиты ПБ-4 сократится с 940 мм до 560 мм. Табличку с краткими техническими данными плиты прикрепляют к ее корпусу сбоку или с тыльной стороны. На табличке указывают завод-изготовитель, год выпуска, номинальное рабочее давление, теплоту сгорания газа и т. д.
Например: тип ПГ 4/1-1 ГОСТ 10798-64, П = 130 мм вод. ст., Q = 8000 ккал/м3,1964 г., «Газоаппарат», Москва.
Большинство плит старых типов демонтировано по сроку службы и по мелким дефектам. Эти дефекты вполне устранимы даже собственными силами, но плиты отправили в металлолом. Плиты продолжают менять и сейчас. Как эти снятые плиты самостоятельно отремонтировать и использовать на садовых участках, в сельских усадьбах, рассмотрим ниже.
Решетки столов плит 80-х годов позволяют устойчиво ставить на горелки посуду с диаметром дна не менее 60 мм. При этом подсос воздуха в горелку будет всегда обеспечен. Следует обратить внимание на температуру нагрева стенок плиты. Например, плиту газовую бытовую четырехгорелочную модели «Электа» Волгоградского завода газовой аппаратуры нельзя из-за высокой температуры боковых стенок ставить рядом с кухонной мебелью во избежание порчи последней и с противопожарной точки зрения.
