КРАНЫ ВОДОРАЗБОРНЫЕ И ТУАЛЕТНЫЕ

Краны выпускают двух типов: настенные и настольные. Настольные используют в закрытых помещениях, настенные — в любом месте. Последние иногда используют в качестве пробки или заглушки (рис. 1-1-15).

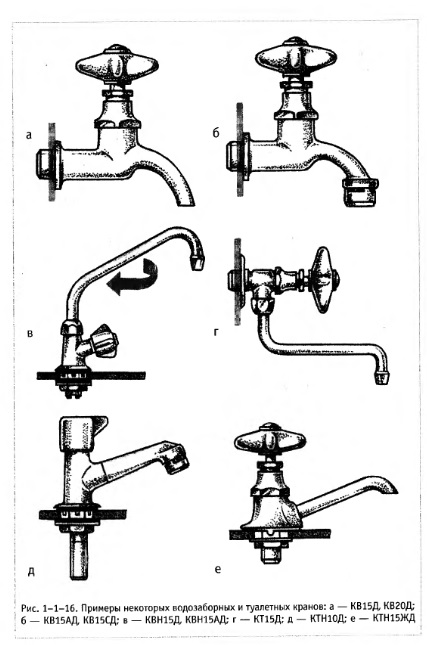

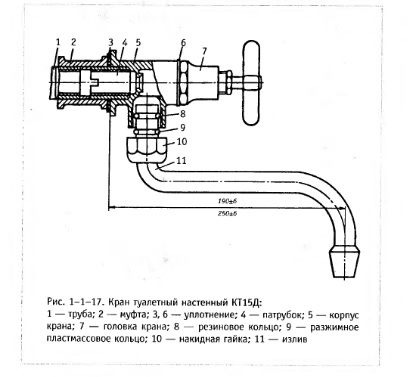

Значения маркировки на кранах: К — кран, В — водоразборный, Т — туалетный, Д — с защитно-декоративным покрытием, А — аэратор, С — струевыпрямитель, Н — настольный, Ж — с жестким закреплением излива, 15, 20 — условный внутренний диаметр труб (15 мм, т. е. наружный диаметр 21 мм, 20 мм — наружный диаметр 27 мм). На рис. 1-1-16 даны примеры ряда кранов. Кран туалетный настенный типа КТ15Д (рис. 1-1—17) в процессе эксплуатации претерпел ряд изменений. Вначале излив у него ввертывался прямо в корпус, т. е. излив имел одно стационарное положение. При попытке поворачивать излив из резьбового соединения с корпусом начинала капать вода. Излив приходилось выворачивать, на резьбу накручивать нити уплотнения и снова с натугой заворачивать в корпус. В настоящее время излив к корпусу крана крепится накидной гайкой. Благодаря резиновому кольцу-сальнику и разжимному пластмассовому кольцу на изливе, последний может поворачиваться. Резиновое кольцо предохраняет от подтекания по изливу, а разжимное кольцо не дает изливу выпасть из-под накидной гайки (рис. 1-1-17). Если пластмассовое разжимное кольцо ломается, его заменяют кольцом из медной проволоки, которую для смягчения можно отжечь.

Для изготовления разжимного латунного кольца необходимо всего 35—45 мм проволоки. Но эти миллиметры следует откусить лишь после смягчения проволоки. Отжигают латунную проволоку над пламенем горелки газовой плиты, над пламенем дров или угля в печи. Нужный кусок проволоки держат над пламенем 1—2 мин. Если пламя узкое, то проволоку перемещают над ним. Сама проволока на расстоянии 120—150 мм от нагреваемого участка холодна, поэтому тряпица необязательна. После первого нагрева проволоку опускают в воду, пока не остынет. «Сеансы» отжигания продолжают до тех пор, пока латунная проволока не потеряет упругость. Затем круглогубцами или клещами делают кольцо. Лишний кусок проволоки откусывают или отрубают зубилом.

Под изношенное резиновое кольцо подматывают нитки или заменяют его новым. Из подходящей резиновой трубки можно и самому нарезать кольца, но по качеству и долговечности они будут хуже покупных.

Кран КТ15Д имеет внутреннюю полудюймовую резьбу для подсоединения к подводящей трубе с водой. Однако когда хотят, чтобы кран больше выступал из стены, используют техническую уловку (рис. 1-1-17). Полудюймовую трубу зажимают в трубном прижиме и нарезают резьбу на длине, несколько меньшей длины соответствующей муфты, и делают пропил шириной в 3,5— 5 мм. Затем отрезают ножовкой кусок трубы, который назовем патрубком. На этот патрубок навивают уплотнение. В пропил вставляют пластину и заворачивают патрубок в кран. Уплотнение наносят и на другую сторону патрубка и закручивают его вместе с краном в муфту.

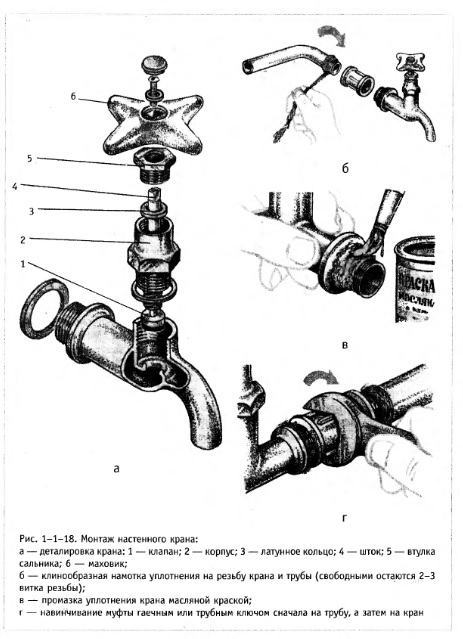

На рис. 1-1-18 показан монтаж настенного крана, при котором соединение корпуса с подводящей трубой осуществляется только через муфту.

Кран типа КТН15ЖД — туалетный настольный с жестко закрепленным изливом. Нижняя утопающая часть корпуса крана имеет выступы вокруг резьбового патрубка, которые фиксируют кран в четырехугольном отверстии мойки или умывальника.

Устанавливают или заменяют корпус крана, как правило, при снятом с кронштейнов умывальнике. Для этого разъем подводящей трубы должен обязательно размещаться ниже дна умывальника или мойки. В противном случае поворот рычажного или гаечного ключа будет ограничен вертикальной стенкой прибора и стеной помещения.

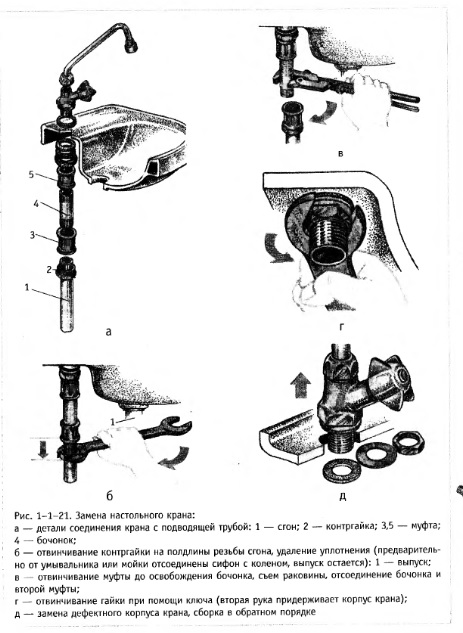

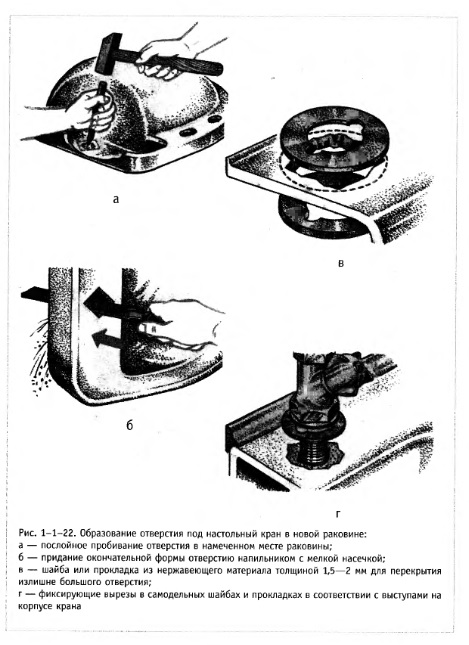

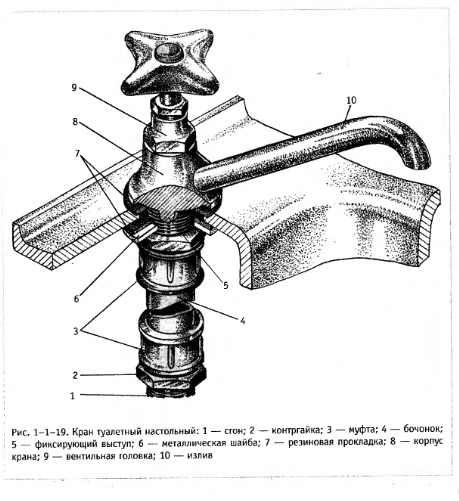

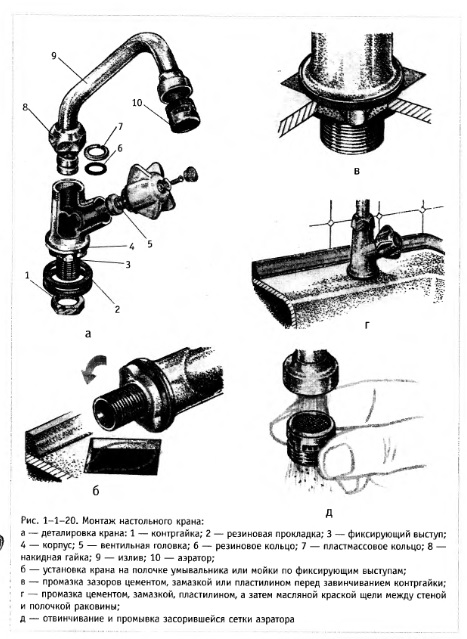

Монтаж настольного крана (рис. 1-1-19) показан на рис. 1-1-20, а разборка настольного крана для замены дефектного корпуса — на рис. 1-1-21. При установке крана на новой раковине, не имеющей отверстия, его можно пробить самому (рис. 1-1-22). Только предварительно следует потренироваться на обломке старой раковины. В качестве устройства для разъема, применяют сгон — короткий отрезок трубы с Д , = 15 мм и длиной 110 мм. Оба конца сгона имеют резьбу 1/2". На одной из сторон длина резьбы больше. На нее и наворачивают муфту и контргайку при разъединении. Имеется еще несколько модификаций настольных кранов. Кран КТН10Д имеет подводящую трубу диаметром 3/8", которая вворачивается прямо в корпус. Краны КВН15Д (рис. 1-1-16) и КТН15Д оснащены поворотным изливом, который крепится к корпусу накидной гайкой. Резиновое кольцо между изливом и горловиной корпуса обеспечивает герметизацию крана. Кольцо частично входит в круговую канавку, выдавленную в нижнем конце излива. Вторая канавка расположена выше. В нее входит разжимное пластмассовое кольцо, не дающее изливу выскакивать из накидной гайки при напоре воды. При его поломке применяют кольцо из медной проволоки или резиновые кольца. Краны КВН15АД и КТН15АД имеют на выходной части излива аэраторы. Они периодически забиваются содержащимися в воде примесями. В результате струя воды ослабевает. В этом случае откручивают наружное кольцо аэратора, вынимают сеточку, продувают и промывают ее в направлении, обратном движению воды в кране.

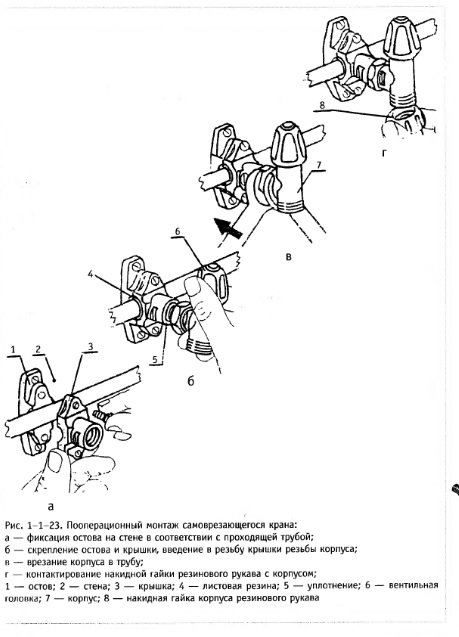

Самоврезной кран (впредь «СВК») резко отличен от ранее описанных. Он требует соблюдения определенных условий для применения (рис. 1-1-23): 1) для каждого диаметра трубы свои размеры; 2) наличие стенки для фиксации; 3) вырезаемое в трубе донце вместе с водой может попасть в санприбор или машину, отсюда необходимость хотя бы в сетчатом фильтре; 4) вращения корпуса лишь в одну сторону; 5) приличных усилий для вырезания.

Волков, В. А., Сантехника: как все устроено и как все починить: справочник. — М.: Астрель : ACT, 2006

??????????
