ПЛАСТМАССОВЫЕ ТРУБЫ
В последнее время все большее применение находят трубопроводы из пластмассы. Их и соединительные части к ним (фитинги) изготавливают из полиэтилена высокого давления (ПВД), полиэтилена низкого давления (ПНД), полипропилена (ПП) и непластифици- рованного поливинилхлорида (ПВХ), иначе называемого винипластом.
Пластмассовые трубы обладают рядом преимуществ по сравнению с трубами из других материалов: высокой коррозийной стойкостью; низкой теплопроводностью, благодаря чему на них образуется меньше конденсата, то есть они меньше «потеют» в теплых помещениях, чем металлические трубы, и при одном и том же расходе материала утепление пластмассовых труб эффективнее, у них лучше пропускная способность, чем у стальных и чугунных труб из-за малого трения жидкости о гладкую поверхность пластмассы; они обладают высокими диэлектрическими свойствами, исключающими появление блуждающих токов, разрушающих металлические трубы, небольшой массой, простотой механической обработки и сварки. Трубы их ПВХ хуже свариваются, но зато без трудностей склеиваются. Трубы из полиэтилена морозостойки и сохраняют пластичность при пониженной температуре. Если жидкость в них замерзнет, то трубы только раздуются. После оттаивания жидкости трубы принимают первоначальный вид.
Однако пластмассовые трубы обладают рядом серьезных недостатков. Они чрезвычайно чувствительны к механическим повреждениям. Их следует предохранять от образования глубоких царапин и рисок, которые значительно уменьшают их механическую прочность. С повышением температуры их прочность еще больше снижается, поэтому температуру жидкости в трубе строго ограничивают. Пластмассовые трубы нельзя использовать в системах горячего водоснабжения и отопления. В канализационных пластмассовых трубах температура жидкости постоянных стоков не должна превышать 60 °С для ПВД и ПНД, 50 °С — для ПВХ и 70 °С — для самого термостойкого из материалов — ПП. Поэтому при сливе кипятка в канализацию его нужно разбавлять холодной водой. В комплектах моек, умывальников, ванн могут стоять пластмассовые детали: сифоны, выпуски и т. п.
Коэффициент линейного расширения пластмассы в 7—15 раз выше; чем у стали. Трубы из ПВХ и ПП становятся хрупкими при низких температурах. Все пластмассовые трубы подвержены возгоранию. Не следует подносить к ним открытое пламя и прислонять горячие предметы. Отрицательно влияет на трубы солнце. Под действием ультрафиолетового излучения пластмасса стареет, становится более хрупкой, ухудшается ее внешний вид. Чтобы замедлить процесс старения, к полиэтилену добавляют сажу, поэтому водопроводные трубы имеют черный цвет.
Промышленность выпускает трубы разнообразных диаметров отрезками длиной до 12 м. Полиэтиленовые трубы диаметром до 160 мм поставляются в бухтах или катушках.
Для напорного водопровода чаще применяют полиэтиленовые трубы из ПВД и ПНД. Полиэтилен ПВД, получаемый при высоких давлении и температуре, по старой терминологии называют полиэтиленом низкой плотности и обозначают ПНП, а ПНЯ получаемый при низких давлении и температуре — полиэтиленом высокой плотности и обозначают ПВП. ПВД мягче и пластичнее ПНД.

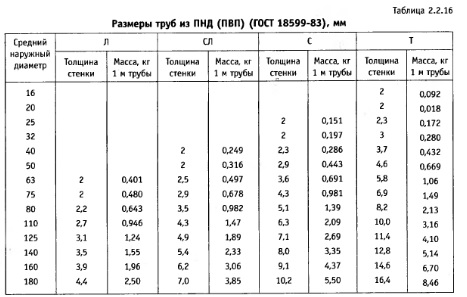

Полиэтиленовые трубы в зависимости от допустимого давления воды при температуре +20 °С выпускаются с различной толщиной стенок: легкие Л — 0,25 МПа, среднелегкие СЛ — 0,4 МПа, средние С — 0,6 МПа, тяжелые Т — 1 МПа. Размеры труб приведены в таблице 2.2.16.
Трубы из ПВД выпускают со средним наружным диаметром до 1200 мм. Предельное отклонение этого диаметра в интервале 10—50 мм от +0,4 до +1,0 мм, в интервале 63—125 мм — от+1,1 до +2,1 мм. Трубы изготавливают в отрезках номинальной длины 5,5, 6,5, 10, 11,5, 12 м. Отклонение от номинальной длины — не более 50 мм. После 1987 г. трубы в отрезках стали изготавливать длиной от 5 до 12 м с кратностью 0,5 м. Предельное отклонение длины от номинальной ±50 мм.
У труб из ПВД предельный средний наружный диаметр — 160 мм. Стенки этих труб по сравнению с трубами из ПНД обладают большей толщиной и, соответственно, большей массой в расчете на 1 м длины.
Условное обозначение труб включает наименование материала, диаметр и тип трубы, указания о назначении трубы: хозяйственнопитьевого — обозначают словом «питьевая», в остальных случаях — «техническая» (не применима для питьевого водопровода). Пример. Труба ПНД 63 СЛ питьевая ГОСТ 18599-83 — труба из полиэтилена низкого давления с наружным диаметром 63 мм, среднелегкого типа для систем хозяйственнопитьевого назначения.
Труба ПВД 110 Т техническая ГОСТ 18599-83 — труба из полиэтилена высокого давления с наружным диаметром 110 мм тяжелого типа, не используется для питьевого водопровода.
Маркировку наносят на поверхность трубы нагретым металлическим штампом с интервалом приблизительно в 4 м. Она включает товарный знак предприятия и условное обозначение без слова «труба». Ярлык из фанеры, картона или любого другого материала прикрепляют к каждой бухте, пакету или блок- пакету труб. На ярлыке несмываемой краской наносят транспортную маркировку, в которой указывают основные, дополнительные и информационные надписи. Маркировка труб может быть дополнена датой изготовления, номером смены, линии, кодом аппаратчика. Трубы диаметром 10 и 12 мм иногда не маркируют.

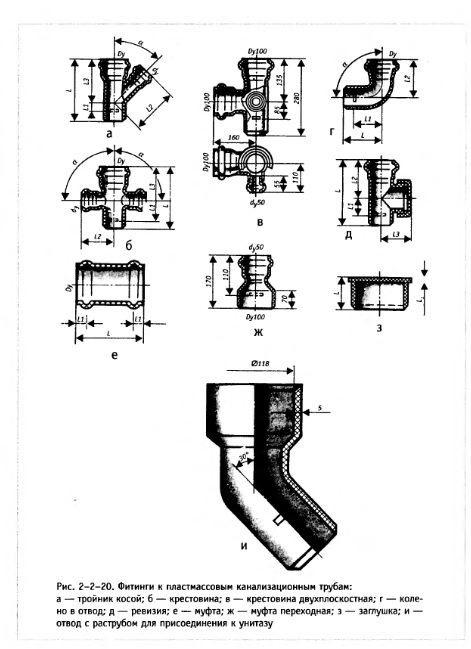

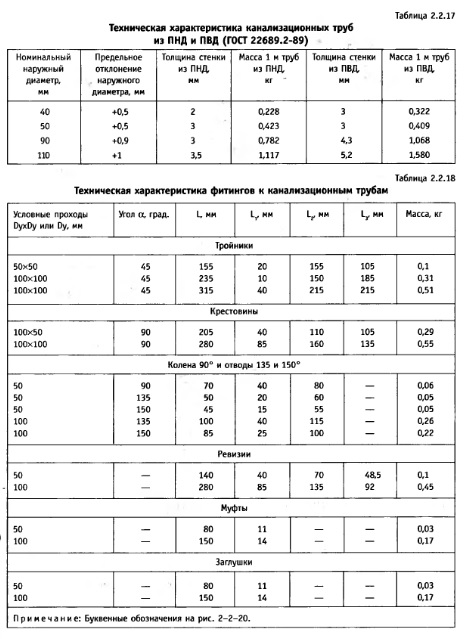

Трубы полиэтиленовые канализационные и фасонные части (фитинги) к ним (рис. 2-2-20) предназначены для систем внутренней канализации домов с максимальной температурой сточной жидкости +60 °С и кратковременной (до 1 мин) +95 °С. Основные параметры канализационных труб приведены в таблице 2.2.17, фитингов — в таблице 2.2.18.

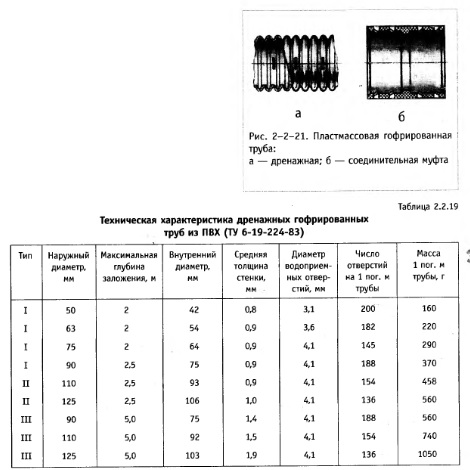

Дренажные гофрированные трубы из ПВХ (ТУ 33-291-84) выпускают трех типов: I — с наружными диаметрами до 90 мм при глубине заложения до 2 м, II — с наружным диаметром 110 и 125 мм при глубине заложения до 2,5 мм, III — с наружными диаметрами 90, 110 и 125 мм при глубине заложения до 5 м. Средняя толщина стенок труб из ПВХ меньшая, чем у труб из ПВП.
Фитинги для ГТ представляют собой муфты, переходники, заглушки.
Волков В. А., Сантехника: как все устроено и как все починить: справочник. — М.: Астрель : ACT, 2006
