ПОДВОДКА ТРУБ К ОТОПИТЕЛЬНЫМ ПРИБОРАМ

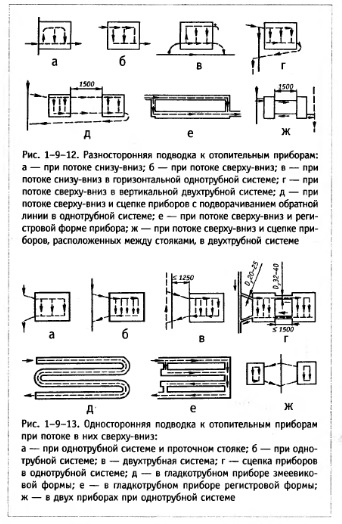

Различают разностороннюю и одностороннюю подводку. При разносторонней подводке труба входит с одной стороны отопительного прибора и выходит с другой. Соответственно подводка с одной стороны отопительного прибора называется односторонней. Для индивидуальных систем отопления с естественной циркуляцией предпочтительна разносторонняя подводка (рис. 1-9-12). Кроме того, вода может поступать по трубам к отопительным приборам сверху — вниз, снизу — вверх и снизу — вниз.
Самая действенная схема при односторонней подводке (рис. 1-9-13а), когда горячая вода подводится к верхней пробке радиатора и отводится с этой же стороны через нижнюю пробку.
Из двух схем подключения отопительных приборов на сцепке (рис. 1-9-12д) предпочтительнее вторая из-за меньшей протяженности подающей и обратной линий. Если расстояние между отопительными приборами превышает 1,5 м или когда на сцепке имеется три- четыре прибора, применяют разностороннюю подводку. Особенно эффективно при этом растянуть приборы между стояками подающей и обратной линий (рис. 1-9-12ж). Если эти стояки оказываются рядом, подворачивают трубы обратной линии (рис. 1—9—12г).
Если число секций в радиаторе достигает 20—25, выполняют разностороннее подключение прибора. Желательно в этом случае обратную линию вести под радиатором.
Не следует путать подводку к приборам от стояков и расположение приборов по отношению к стоякам. Так, на рис. 1-9-13ж это расположение двухстороннее, а на рис. 1-9- 13б,в,г — одностороннее.
Волков В. А., Сантехника: как все устроено и как все починить: справочник. — М.: Астрель : ACT, 2006
