ПРИНЦИПЫ ФУНКЦИОНИРОВАНИЯ ОДНОРЫЧАЖНОГО СМЕСИТЕЛЯ

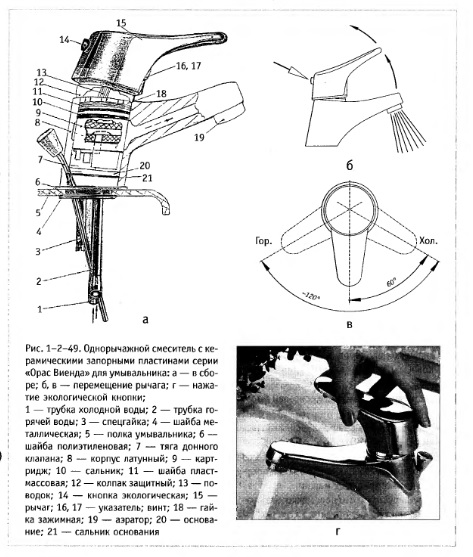

Хромированные латунные трубки смесителя (рис. 1-2-49а) подсоединены к подводящим трубам холодной и горячей воды, как в отечественном смесителе типа «Елочка» с трубками. Это, пожалуй, основная общность зарубежного и отечественного смесителей. Далее пойдут одни различия.

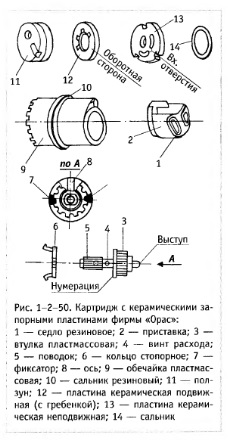

Холодная и горячая вода через два отверстия в основании попадают в картридж, узел, незнакомый большинству жильцов. Картридж, если судить по внешнему виду, создан из трех узелков (рис. 1-2-50) помельче. Первый узелок по пути двух вод — приставка с отверстиями, соответствующими отверстиям в основании. Но отверстия в приставке покрыты резиновыми седлами так, что создают уплотнения в местах контакта с одной стороны с основанием и с противоположной стороны — с вытянутыми по диаметру двумя отверстиями в керамической неподвижной пластине.
Второй узелок включает обечайку, внутри которой замкнуты подвижная и неподвижная керамические пластины и ползунок. Обечайка — неразборная. Воды, ударяясь о гребенку на подвижной пластине, смешиваются и вытекают из картриджа через круглые отверстия в неподвижной пластине и дне. Дальнейшая дорога воды — в зазор между картриджем и латунным корпусом через излив в аэратор.
Третий узелок картриджа — командирский. Его детали показаны на нижней части рис. 1-1-50. Поводок, перемещаемый рычагом (рис. 1-2-49), ведет ползун с подвижной пластиной, которая в той или иной мере закрывает вытянутые по диаметру отверстия на неподвижной пластине. Результат — в увеличении или уменьшении пропуска холодной и горячей воды. Причем ось позволяет двигать поводок только по линии, что обеспечивает подачу одинакового количества холодной и горячей воды в данном положении поводка и подвижной пластины. В третьем узелке еще припрятан механизм ограничения температуры воды, но об этом позже.
Так и напрашивается сравнение перемещений подвижной пластины в однорычажном донном смесителе с аналогичной пластиной в вентильной головке с керамическим затвором. Пластины вентильной головки в несколько раз меньше по диаметру и толщине. Поворот штока и подвижной пластины в отечественных вентильных головках — 180°, в зарубежных — 90 или 180°. И еще отличие — контактные поверхности пластин в смесителе смазаны консистентным составом, а в вентильных головках пластины умащивает лишь вода.

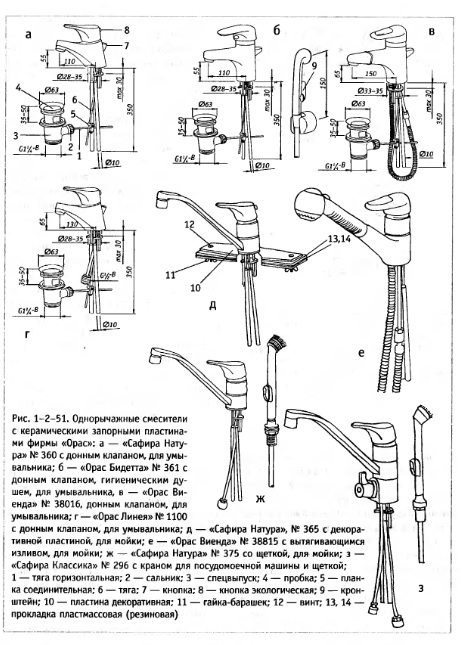

В отечественных смесителях экологической кнопки не существовало. Ее значение чрезвычайно важно. Благодаря кнопке, например, подъем рычага смесителя типа «Сафира Натура» (рис. 1-2-51а) возможен только в диапазоне теплой или холодной воды при уменьшенной струе. Нажатая кнопка (рис. 1-1-49г) ограничивает подъем рычага смесителя и его ход в сторону горячей воды. Значит, экокнопка ко всему еще и обеспечивает экономный расход воды.

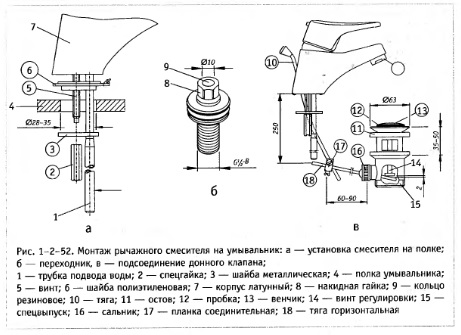

Донный клапан (рис. 1-2-49а, 1-2-52в) — это устройство для подъема и опускания пробки в выпуск умывальника. Состоит оно из нескольких деталей и требует внимания при эксплуатации. В отечественных смесителях донного клапана не было. Во-первых, он антисанитарен, а во-вторых, у нас никто не экономил воду. Расходомеры воды устанавливали в нашей стране лишь в подвалах многоэтажных домов. Один расходомер — на небоскреб. Однако с 1997 г., в частности в Москве, в строящихся домах начали устанавливать водосчетчики.
В западных странах Европы даже в гостиницах стоят умывальники с донными клапанами. Самые дорогие из продаваемых у нас умывальников, к примеру французские, в обязательном порядке снабжены донными клапанами.
Хотите помыться: 1) поднимите кнопку тяги; 2) нацедите в чашу умывальника воду нужной температуры; 3) умойтесь; 4) опустите кнопку тяги и вода вытечет.
Очень брезгливые люди могут помыть чашу умывальника специальным составом или обычным мылом перед умыванием.
Донный клапан себя оправдывает, когда нужно помыть голову, постирать мелкие вещи и т. п. Он отличен от обычной пробки или затычки выпуска умывальника уже тем, что не нужно погружать руку, чтобы открыть выпуск для прохода воды. Но донный клапан, конечно, сложная, хотя и изящная, «штучка». Это роскошь!
