РАЗМЕЩЕНИЕ ОТОПИТЕЛЬНЫХ ПРИБОРОВ

Отопительные приборы размещают таким образом, чтобы обеспечить благоприятный тепловой режим и не нарушить интерьер помещения. На рис. 1-9-14 показаны тепловые потоки в комнате в зависимости от положения отопительного прибора. Чтобы из щелей в окнах меньше поступало холодного воздуха на пол, прибор должен охватывать и даже перекрывать длину оконного проема (рис. 1- 9-7). При достаточно широких окнах лучше ставить гладкотрубные регистры.

Из рис. 1-9-15 становится ясным, что предпочтительно монтировать два чугунных радиатора с промежутком, чем один, например, в 20 секций. Встречные тепловые потоки словно гасят друг друга. Радиаторы заводской группировки имеют 7—8 секций. При их большем количестве падает коэффициент теплоотдачи радиатора. Но если происходит завоздушивание части секций чугунных радиаторов, надо уменьшить число секций до двух-трех. Так поступают в тех случаях, когда нет возможности установить на радиатор в его верхней, самой удаленной от стояка части, обычный настенный кран для выпуска воздуха. Чугунный или чугунные радиаторы из двух-трех секций подсоединяют непосредственно к стояку или стоякам. Последовательное соединение радиаторов в условиях завоздушивания допустимо лишь при наличии монтажа на самом удаленном от стояка радиаторе настенного крана.

В «кустовых» индивидуальных системах отопления (см. рис. 1-9-1) приборы сосредотачивают вблизи друг друга. Их установка допускается не только под окнами, но и у внутренних стен (например, в комнате с балконным проемом, служащим и окном).

Сцепку из двух-трех радиаторов не следует разводить по комнатам. Деление сцепки стенкой допускается для коридоров, кладовой, санузла и т. п.

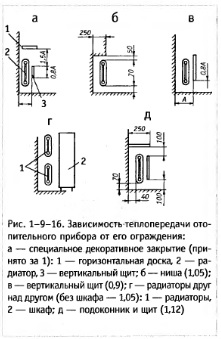

На рис. 1-9-16 показана зависимость теплопередачи прибора от способа его ограждения. Ниши экономят площадь комнаты, но уменьшают теплопередачу. То же можно сказать о декоративных щитах, хотя гладкие, вертикальные поверхности шкафа в случае, изображенном на рис. 1—9—16г, даже увеличивают теплопередачу. Стена и шкаф способствуют направленному движению тепловых потоков. Низкую мебель следует располагать не ближе 0,5 м от отопительного прибора. Нельзя монтировать отопительные приборы в остекленных верандах, тамбурах, у открывающихся дверей, так как холодные потоки воздуха могут заморозить воду в трубах и приборах.

Не следует закрывать трубы и отопительные приборы мебелью, особенно в местах соединений. Незамеченная течь создаст сырость под полом. Кроме того, отопительная система частично опорожнится, циркуляция воды прекратится и оставшаяся может закипеть.

Волков В. А., Сантехника: как все устроено и как все починить: справочник. — М.: Астрель : ACT, 2006

??????????
