РУЛЕТКИ ИЗМЕРИТЕЛЬНЫЕ
Применяют для крупных замеров. Технические характеристики рулеток приведены в таблице 3.4.2, а внешний вид — на рис. 3-4-1 и,к,л).
Расшифруем условное обозначение: ЗПКЗ-2 АУТ/1 ГОСТ 7502-80: 3 — закрытый корпус рулетки; П — плоская измерительная лента; К — на ленте есть вытяжное кольцо; 2 — длина рулетки в метрах; А — начало шкалы удалено не менее чем на 150 мм от начала ленты; У — лента стальная углеродистая термообработанная до группы прочности 2 П; Т/1 — травленые штрихи на ленте нанесены через 10 мм. В других обозначениях буква 0 — это рулетка открытого типа, буква Д — это рулетка с держателем для закрепления его на предмете, подлежащем измерению; буква Н — это лента из нержавеющей стали. Отдельно остановимся на букве Г. Ее наличие означает, что к ленте вместо вытяжного кольца или держателя подсоединен груз массой в 1 кг, если длина ленты до 5 м, и 2 кг для более длинных лент. Рулетки типа 0ПГЗ применяются при строительстве гидротехнических сооружений. В частности, лентой такой рулетки можно замерить глубину действующего колодца.
Постепенно будет вводиться несколько иное условное обозначение рулеток. Чтобы понять его смысл, приведем пример. Так, рулетка с номинальной длиной шкалы 5 м, лентой из углеродистой стали, 3-го класса точности, с плоской лентой будет маркироваться Р5УЗП ГОСТ 7502—89.
Корпуса рулеток типа ЗПКЗ (рис. 3-4-1и) штампуют из тонколистового металла или формуют из полимерных материалов. Остальные детали рулеток любого типа изготовляют из коррозионностойких материалов или наносят антикоррозийное покрытие. Несмотря на это, после каждого вытягивания ленты, вне зависимости от наличия корпуса, ленту следует насухо протереть. А если рулеткой пользуются редко и хранят во влажном помещении, то ленту промазывают тонким слоем жира. В противном случае на лентах из углеродистой стали шкалы с травлеными и печатными штрихами затягивает коррозия, пробивающая защитное покрытие. Ленту нужно беречь от брызг кислот, нефтепродуктов, воды.
Перед тем как вытягивать ленту из рулеток типа ЗПКЗ, нужно осмотреть корпус со всех сторон. Лишь после нажатия на кнопку стопорного устройства следует выдвигать ленту за держатель. Отсчет показаний производится после отпуска кнопки стопора, фиксации держателя на предмете и натяжения ленты. Внутренняя поверхность держателя соответствует нулевой отметке шкалы. В корпусе рулетки помещена пружина возврата, поэтому, когда держатель снят с предмета и нажата кнопка стопора, следует притормозить втягивание ленты за держатель. Нельзя допускать острых перегибов ленты. Даже при соблюдении правил эксплуатации лента безотказно допустит всего приблизительно 1200 циклов извлечения из корпуса.

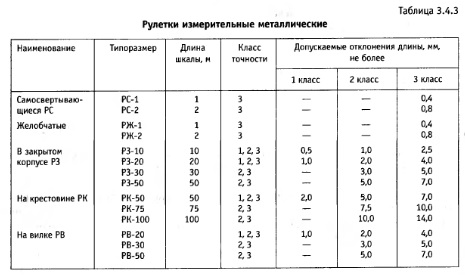

В эксплуатации находится громадное количество рулеток. Частично их технические характеристики приведены в таблице 3.4.3, где особенно важную роль играет последняя графа. Воспользовавшись этой таблицей, можно определить, насколько та или иная лента рулетки искажает результаты измерения. Правда, чем продолжительнее пользование рулеткой, тем значительнее вытягивание ее ленты, и здесь уже без сравнения с эталонным измерителем, предположим металлической линейкой, не обойтись. Кстати, если шкалу ленты затянула и уничтожила коррозия, то без новой шкалы, наносимой травлением хотя бы через 100 мм, не обойтись. Царапины и запилы вместо штрихов на ленте нельзя производить, ибо она в конце концов переломится в одном или многих поврежденных местах.
Лента иногда с трудом вытягивается и возвращается в рулетку с закрытым корпусом. Металлические корпуса, как правило, разборные. Но чтобы можно было разделить половинки корпуса, следует сразу после приобретения рулетки выкрутить стягивающий их винт. Его нужно хорошо смазать и возвратить на место. Без разборки из корпуса не извлечь препятствующие движению ленты песок или частицы грунта. Если окажется, что винт уже приржавел к резьбе и несколько капель керосина, впущенные в резьбовое отверстие, не помогут, то винт высверливают. Половинки корпуса соединяет другой винт, который пройдет насквозь через резьбовое отверстие. Этот винт стянет половинки корпуса гайкой, под которую следует подложить простую и пружинную шайбы.
До сих пор еще широко пользуются рулетками типа РТ, имеющими тесьмяную ленту с проволочной стабилизующей основой, длиной от 3 до 20 м, а рулетки типа РП обладают тесьмяной лентой без проволочной стабилизирующей основы при длине в 1,1,5, 2 м. Истертые места лент этих рулеток можно несколько укрепить жидкой масляной краской, пока краска не подсохнет, ленту нельзя сворачивать. Этой же краской можно подновить крупные деления шкалы ленты. Еще лучше, если краски подобрать по тем цветам, которые уже существуют на ленте. При отсутствии масляной краски протертые места хорошо бы прожирить, смазав еще дополнительно микровалики или кромки узкого отверстия корпуса, через который вытягивают ленту.
Волков В. А., Сантехника: как все устроено и как все починить: справочник. — М.: Астрель : ACT, 2006
