САМОДЕЛЬНЫЕ КОЛОНКИ

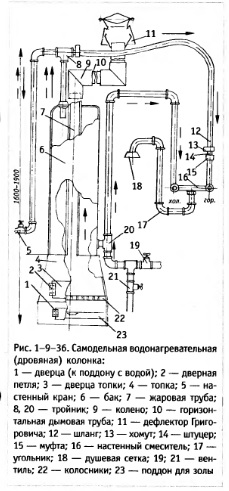

Самым трудоемким в изготовлении самодельной колонки является бак. Лучше всего для этой цели использовать уже имеющиеся стандартные емкости, например баки от списанных аппаратов на газообразном топливе типа АГВ, АОГВ и т. п. В конструкции такого бака, показанного на рис. 1-9-36, заглушают все отверстия, кроме двух. Холодную воду подводят через тройник к вентильной головке смесителя. Как только после нагрева бака открывают вентильную головку горячей воды, холодная вода начнет вытеснять из бака подогретую.
Вместо специального смесителя для такой колонки можно устанавливать стандартный настенный или любой другой смеситель. Подводки к смесителю выполняют жесткими и полужесткими, когда с одной стороны комбинируют трубы, а с другой шланги со штуцерами и хомутами.
Если на крыше дома расположен бак для подогрева воды солнцем, то для его заполнения от линии холодной воды, снабжающей бак колонки, монтируют отвод с вентилем. Возникает своеобразный стояк холодной воды.
В качестве емкости для бака можно использовать две—четыре металлические фляги (рис. 1-9-26д), которые с остатками краски и без нее можно найти на свалках металлолома. Чтобы можно было рассчитать объем бака, изготовленного из фляг, ниже приведена табл. 1.9.15 их размеров.
Менее подходят по наружному диаметру металлические бочки для переоборудования в баки. В них, как и во фляги, не обязательно вваривать жаровую трубу. Самодельный бак можно создавать по принципу кастрюли с крышкой. Но жаровая труба позволяет максимально отобрать тепло у выходящего пламени. Номенклатура уже выпущенных и выпускаемых металлических бочек большая. Иногда удачнее составить бак из двух бочек. Но перед тем как приступить к резке и сварке, их следует обязательно тщательно промыть, иначе бочки, в которых содержались горючие вещества, могут взорваться даже от одной искры.

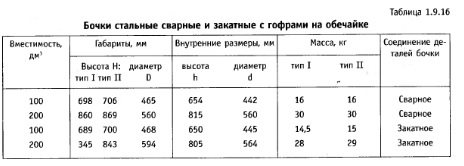

В табл. 1.9.16 и на рис. 1-9-26 приведено несколько разновидностей бочек. В таблице даны размеры стальных сварных и закатных бочек с гофрами на обечайке, пригодных для создания баков по ГОСТ 13950-84. Они выпускаются двух типов. Тип I, например, вместимостью в 100 дм3, обозначается БС1-100 и имеет несъемные донья. Если бак оцинкован, то он обозначается БС1-100-Ц. Тип II — со съемным верхним дном и оцинкованный вместимостью 200 дм3 обозначается БЗП-200-Ц. На нижнем дне бочки штамповкой или краской наносится маркировка.

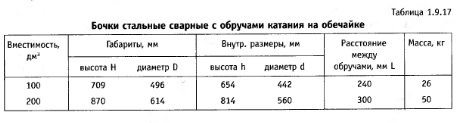

В табл. 1.9.17 и на рис. 1-9-26 приведены технические характеристики бочек стальных сварных с обручами катания на обечайке по ГОСТ 6247-79. Они бывают двух типов: I — со сливно-наливной горловиной на днище; II — со сливно-наливной и воздушной горловиной на днище.
Бочки из коррозионно-стойкой стали (ГОСТ 26029-75), наиболее подходящие для изготовления баков, имеют вместимость 100 дм , наружный диаметр — 484 мм и высоту 800 мм. Толщина стенки бочки — 2 мм (рис. 1-9- 266). Из бочек стальных сварных толстостенных для химических продуктов (ГОСТ 17366- 80Е) можно использовать те, которые имеют вместимость 110 дм , наружный диаметр 484 мм, высоту 780 мм и толщину стенки 2—3 мм (рис. 1-9-26г).
Детали бака вырезают из стального листа с минимальной толщиной 1—2 мм. Для дна бака выбирают сталь потолще. Дно допускается делать без скруглений и приваривать к обечайке под углом 90°. При заготовке деталей бака руководствуются габаритными размерами стандартного бака. Овальность заводских баков по техническим условиям и ГОСТу не должна превышать +4,5 мм. Но для самодельной колонки допустим и четырехугольный бак. Форма бака во многом зависит от толщины имеющегося стального листа. Для сокращения теплопо- терь излишние выступы прикрывают асбестом или глиной. В самой низкой точке в баке вваривают штуцер и в него вворачивают кран настенного типа (рис. 1-9-36).
При оснащении бака смесителем может потребоваться укоротить или удлинить душевую трубку и отвод. Для укорачивания вырезают средние участки трубок, соединяют их концы резиновым шлангом с хомутом, для удлинения — выполняют один надрез и присоединяют дополнительные шланги и хомуты.
Топку для водогрейной колонки делают из любой имеющейся стали. При этом чем сталь толще, тем дольше будет служить топка и дольше будет сохраняться тепло.
Топки заводских колонок рассчитаны на короткие сучья, поленья, а это неудобно. При изготовлении самодельной топки исходят из того, что верх ее должен соответствовать днищу бака, а низ может быть расширен. Тогда топка примет форму куба внизу и усеченной пирамиды вверху (рис. 1-9-36).
Кольцо, корпус и дверку топки на колонках КВЭ-1 и КВЦ-П по ГОСТу разрешается отливать из силумина — сплава алюминия и кремния (10—13%). Обозначаются эти сплавы буквами АЛ. В частности, для колонок используются сплавы АЛ2 и АЛ9. Следовательно, конструируя свою топку, некоторые ее детали можно вырезать из силумина (например, дверки) и присоединить на петлях и болтах.
Волков В. А., Сантехника: как все устроено и как все починить: справочник. — М.: Астрель : ACT, 2006
