ШАХТНЫЕ КОЛОДЦЫ

При уровне залегания подземных вод до 10 м строят шахтные колодцы, в которых используются грунтовые воды. Если уровень этих вод ближе 5 м от поверхности, сооружение колодца облегчается, но вода может оказаться недостаточно чистой.

В зависимости от используемого материала различают деревянные, бетонные, кирпичные и каменные колодцы. Шахты могут быть круглыми диаметром 1—1,5 м или квадратными. Увеличение этих размеров практически не влияет на количество воды, притекающей в колодец из водоносного слоя за единицу времени. Этим количеством определяется дебит колодца.

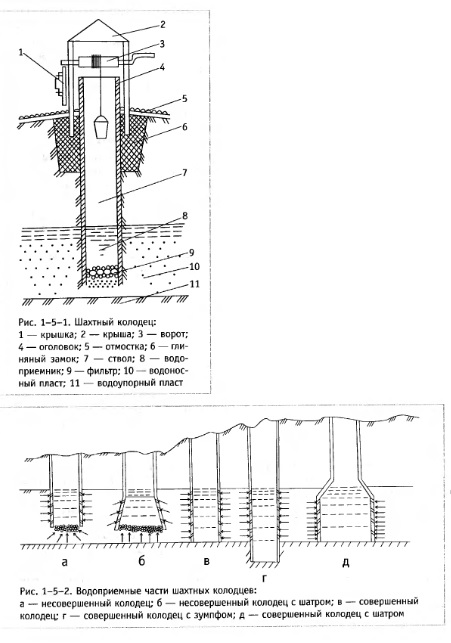

Шахтный колодец состоит из оголовка, ствола и водоприемной части (рис. 1-5-1). Оголовок — это часть ствола колодца, выведенная выше уровня земли на 0,7—0,8 м. Он должен иметь крышку, навес и устройство для извлечения воды (ведро с цепью или канатом, соединенным с воротом, насос, «журавль» и т. п.). Чтобы в колодец не просачивалась загрязненная вода с поверхности, вокруг него делают глиняный замок глубиной 1—1,5 м и шириной 0,5 м. Над глиняным замком устраивают отмостку из камня, щебня, бетона и т. п. с уклоном от периметра колодца. В слишком плотной крышке колодца оставляют перекрываемое отверстие для удаления вредных газов.

Ниже оголовка вплоть до уровня воды находится ствол шахты, переходящий в водоприемную часть. В зависимости от потребности в воде и мощности водоносного пласта эта часть может быть различной. Устраивая колодец, следует исходить из принципа: приток воды равен потреблению, иначе вода или будет загнивать, или ее не будет хватать. Водоприемную часть в колодцах индивидуального пользования обычно погружают в водоносный слой не более чем на 0,7 м его высоты. Глубину от зеркала воды до дна колодца выдерживают в пределах 1—1,5 м. Это тот минимум, при котором обеспечивается незамутненность воды при заборе.

Колодец, водоприемная часть которого не доходит до конца водоносного пласта, называется несовершенным (рис. 1-5-2). Вода в него поступает через дно и стенки водоприемной части. Для увеличения запаса воды водоприемную часть расширяют до очертаний шатра. При большем расходе воды колодец строят совершенным. Его водоприемная часть завершается на границе с водоупорным пластом, поэтому вода поступает только через боковые стенки водоприемной части. Запас воды увеличивается, если углубиться в водоупорный пласт. Возникает подствольник, или зумпф. Углубления в водоупорной пласт не требуется в том случае, если водоприемная часть выполнена в виде шатра.

Для воды, поступающей через дно водоприемной части, необходим фильтр, который состоит из слоя песка и слоя щебня или гравия.

Водоносный слой у дна водоприемной части может быть слишком жидким. В этом случае дно выстилают досками с отверстиями или между досками оставляют щели и уже сверху насыпают песок и гравий (щебень).

Сложнее устроить фильтр у боковых стенок. Поэтому самодельные колодцы, как правило, бывают несовершенными с поступлением воды только через дно.

Деревянные колодцы. Для изготовления сруба колодца наиболее подходящие породы деревьев — дуб, лиственница, вяз, ольха. Поперечное сечение сруба выбирают от 0,7х0,7 м до 1,5х1,5 м. Сруб ставят из цельных бревен диаметром 0,15—0,20 м. Бревна большего диаметра распиливают на пластины. Венцы сруба в углах соединяют «в лапу» и скрепляют деревянными шипами. Между собой венцы неподвижны благодаря стальным скобам и нагелям. Иногда сруб обивают досками.

При глубине колодца 5—6 м и сравнительно крепком грунте сразу достигают дна, временно укрепляя стенки против обвала. Раму укладывают на дно и на ней возводят сруб. Если водоносный пласт очень жидкий, на дно шахты укладывают бревна и к ним пришивают доски с зазором для прохода воды. На этот пол и монтируют венцы сруба.

Фильтр лучше устраивать трехслойный. Входящие компоненты перед укладкой хорошо промывают. Нижний слой готовят из среднезернистого песка диаметром 0,2—0,5 мм, средний — из песчинок диаметром 1—2 мм, верхний — из щебня или гравия диаметром 8—10 мм. Минимальная толщина фильтра — 0, 3—0,5 м. Возможно и другое сочетание слоев, но всегда частицы вышележащего слоя должны быть крупнее.
Колодцы глубиной более 6 м строят двумя способами: наращиванием сруба сверху и наращиванием снизу. При первом способе роют шахту глубиной в несколько метров. В нее устанавливают заранее заготовленные венцы сруба так, чтобы три-четыре из них, считая по вертикали, выступали над уровнем земли. Все венцы монтируют строго по отвесу и скрепляют скобами и нагелями. Затем выбирают грунт на 0,2—0,3 м только под серединой каждого бревна нижнего венца сруба. Вместо удаленного грунта ставят подпорки клиновидной формы. Затем подрывают грунт по углам нижнего венца, извлекают его из шахты и постепенно выбивают клинья, чтобы сруб плавно опускался, пока не скроются в шахте 1—2 выступавших венца. Над землей наращивают новые венцы, и процесс повторяется. Не исключены случаи, когда при опускании сруб накреняется. В этом случае его осаживают по поднятым углам. Иногда для этого сооружают помост на верхнем венце и на торчащие углы кладут груз, что облегчает выравнивание сруба. Часто для равномерного опускания сруба его нижний венец несколько расширяют и окантовывают по периметру стальным уголком, который срезает стенки шахты при движении.

Если сруб даже под воздействием груза в сотни килограммов застрял намертво, то этот сруб наращивают снизу. Этот способ целесообразен и при устройстве глубоких колодцев. При этом часть сруба опускают в шахту описанным выше способом. После того как будет смонтирована верхняя половина сруба, работу продолжают под срубом. Под срубом подрывают грунт на толщу венца, который опускают на дно в разобранном виде. Чтобы венцы прилегали плотно друг к другу и в процессе сборки сруба снизу не было перекосов и сползаний, концы двух параллельных бревен первого венца должны выступать за габариты венца на 0,4— 0, 5 м. Для удлиненных концов в стенках шахты в горизонтальном направлении вырывают специальные гнезда — печуры. Для каждого бревна одно из гнезд должно иметь скошенную верхушку и глубину, равную примерно 0, 8—1 м. Тогда в противоположное гнездо глубиной 0,4—0,5 м бревно зайдет без дополнительного подрывания.

Эти бревна должны иметь вырубки для подсоединения «в лапу» коротких поперечных бревен. Оригинальный венец словно на носилках понесет вышерасположенный сруб. Следующий венец уже полностью можно собрать на дне, поднять и скобами, нагелями скрепить с оригинальным. Чем более сыпуч грунт, тем чаще должны быть оригинальные венцы, что обеспечит долговечность сруба. При слишком сыпучем грунте выбирают иную конструкцию колодца.

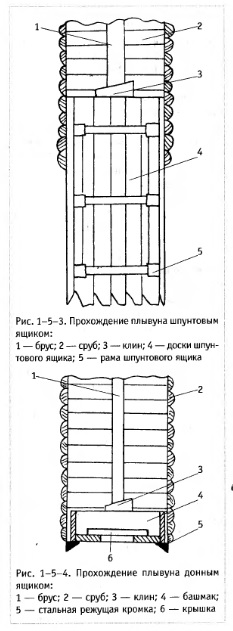

Водоносный пласт может представлять собой жижу, состоящую из песка и воды, плывун, который можно преодолеть только с помощью шпунтового ящика. Это ящик изготавливают из досок толщиной 50 мм (пятидесятка). Доски располагают вертикально и соединяют в четверть (рис. 1-5-3). Нижние края досок заостряют. Габариты ящика должны позволять ему скользить по внутренним стенкам сруба. Чтобы ящик врезался в плывун, на него необходимо оказывать давление с помощью клина или грузом, домкратом и т. п. Накапливающийся внутри ящика грунт удаляют, поднимая вверх.

На сильно разжиженном плывуне применяют донный ящик (рис. 1-5-4), на дне которого имеется отверстие с крышкой. Основание ящика по контуру оснащают режущей кромкой, обивают уголком или стальной полосой. Заглубляют донный ящик аналогично шпунтовому. После наполнения сдвигают крышку, сверху опускают бадью и перекладывают в нее содержимое ящика. По мере опускания ящика за ним осаживают и сруб. Срок службы сруба (а следовательно, и колодца) — 10—15 лет.

Бетонные колодцы долговечнее и гигиеничнее деревянных. Срок их службы — около 25 лет. Стенки шахты бетонного колодца делают монолитными или собирают из колец. Железобетон — бетон, армированный стальной арматурой, еще более повышает долговечность колодца. Бетонные колодцы выполняют из колец диаметром 0,8—1,0 м, высотой 0,5— 1 м при толщине бетонных колец 0,09—0,12 м, железобетонных — 0,05—0,08 м. При этом используют кран или треногу. В некоторых случаях непосредственно над стволом колодца готовят кольца с помощью опалубки, представляющей собой два разъемных кольца, соосно установленных друг в друге. Зазор между кольцами заливают бетонной смесью. Если перед этим в зазор уложить стальные проволочные кольца, разъединенные по вертикали обрезками проволоки, то можно получить железобетон.

Бетонную смесь готовят из цемента, щебня или гравия, песка и воды. Учитывая, что кольца будут постоянно в воде, для смеси следует применять лишь портландцемент не ниже марки 400. Чтобы бетон был плотным и имел как можно меньше пор, в качестве наполнителя используют материалы разной зернистости в таком соотношении, чтобы после смешивания песок заполнил все пустоты между щебнем или гравием. Практически на одну объемную часть цемента берут 2—3 части песка и четыре части мелкого гравия. Водоцементное отношение, то есть отношение массы воды к массе цемента, должно быть в пределах 0,5—0,7. Большее количество воды снизит прочность бетона. Чтобы проверить качество бетона, следует сжать в ладони немного готового состава. На ладони должен остаться комок без оплывания и немного цементного молока.

Вручную лопатой в мелкой и широкой емкости перемешивают сухой состав до достижения однородной массы. Для этого применяют корыта из оцинкованного стального листа или специальные емкости. Важно при этом, чтобы емкость была поднята приблизительно на высоту домашнего стола и несколько наклонена. Тогда легче выливать смесь в опалубку.

Все элементы смеси перед тем, как высыпать в емкость для перемешивания, очищают от глины, травы, земли и т. п. Все чужеродное снижает прочность бетона. Цемент, рассчитанный на длительное хранение, закладывают в пластмассовые мешки и герметизируют. Бетон укладывают в опалубку слоями толщиной 9—12 см и трамбуют до выделения цементного молока. После заполнения опалубки бетон прикрывают от солнца и в жаркую погоду неделю ежедневно поливают холодной водой.

Строительство колодца из бетонных и железобетонных колец ведут опускным способом. Нижнее кольцо у основания делают с расширением и круговым стальным ножом. Его можно согнуть из стальной полосы толщиной 3— 6 мм, а концы склепать. У верхней кольцевой кромки ножа просверливают по окружности в диаметральных направлениях несколько отверстий. Через них продевают обрезки проволоки. Закладывают нож в опалубку до заливки так, чтобы у готового кольца он выступал на 4—8 см. Проволока должна попасть в заливку и фиксировать нож на кольце. Стенки колодца наращивают в той же последовательности, как и в деревянных. Правильность укладки первого кольца проверяют уровнем (ватерпасом), остальные — по отвесу. Для равномерного опускания колец используют прием, аналогичный описанному выше для деревянных колодцев. Берут четыре опоры (лучше домкраты, хуже кирпичи), подкапывают грунт под нижним кольцом с четырех диаметрально противоположных сторон и вкладывают туда одинаковой высоты опоры. Удаляют грунт между опорами. За опускаемыми равномерно домкратами опускаются кольца. Под цельными опорами многократно подкапывают и удаляют грунт. Существует много способов крепления колец между собой. Для их крепления с помощью стальных скоб до заливки бетона в опалубку вставляют стержни. У готового кольца стержни выбивают. В результате получают отверстия для скоб. Кольца можно отлить и так, чтобы кромки каждого верхнего ряда западали в канавки нижележащего. Швы между кольцами заделывают цементным раствором, содержащим одну часть цемента и три части песка. Когда марка цемента неизвестна, берут часть цемента и две части песка. Водоприемная часть колодца принципиально такая же, как у деревянного. Для индивидуального пользования предпочтительно строить несовершенный колодец с поступлением воды через донный фильтр. Однако при значительном расходе воды делают и боковые отверстия. В качестве фильтра в этом случае используют крупнопористый бетон. Для его изготовления берут 5—7 частей гравия с диаметром частиц 15—20 мм на одну часть цемента. Водоцементное отношение 0,3—0,4. Отсутствие в смеси мелкозернистого песка делает бетон пористым и малопрочным. Поэтому в кольцах из плотного бетона оставляют окна, которые позже заполняют пористым бетоном. Иногда из него выполняют узкие сегменты высотой 10—15 см. В окна колец из плотного бетона можно вставлять и специальные фильтры.

Железобетонные кольца диаметром и высотой 1 м, толщиной — 5 см весят около 380 кг. Бетонные кольца того же диаметра и высоты имеют большую толщину и массу. Поэтому, чтобы справиться с кольцами без грузоподъемных средств, их следует изготавливать меньшей высоты.

Эта трудность отпадает при строительстве колодца из монолитного бетона. Для этого строят концентрически две опалубки, между которыми заливают бетон. Если колодец глубок, осаживают уже отвердевшие стенки, наращивают вверх опалубку и вновь заливают бетон. Отвердевает каждый отрезок шахты не ченее семидесяти дней.

Каменные и кирпичные колодцы имеют большой срок службы, однако постройка их весьма трудоемка. Для стенок используют плотный естественный камень или красный, хорошо обожженный кирпич без трещин. Колодцы чаще имеют цилиндрическую форму с внутренним диаметром 0,75—1 м, толщина стенок — 1—2 кирпича, то есть не менее 0,25 м, из бута — не менее — 0,35 м. В неглубоких колодцах стенки кладут, начиная от дна. При значительной глубине применяют опускной способ. В этом случае на нижнее кольцо из дерева (лучше дуба) по контуру крепят нож из стальной полосы, что облегчит опускание кладки. С этой же целью кольцо делают на несколько сантиметров по диаметру шире наружного размера кладки. Ее ведут на цементном растворе 1:3. Внутри кладку оштукатуривают цементным раствором 1:2. Снаружи стенки кладки также оштукатуривают или обмазывают глиной.

От растрескивания кладку предохраняют стальными тягами, загнутыми по концам. По окружности кладки равномерно распределяют 4— 6 тяг, по высоте они должны на 15— 25 см перекрывать выше- и нижележащие ряды тяг. В процессе кладки их полностью заделывают.

Строят колодцы обычно несовершенными с притоком воды через донный фильтр.

При строительстве колодцев соблюдают правила техники безопасности. Стенки шахты глубиной более 1,5 м обязательно укрепляют досками, плотно прилегающими к грунту. Площадку диаметром не менее 3 м вокруг колодца освобождают от предметов, которые могут свалиться в шахту. Детали подъемных приспособлений перед началом работы проверяют. Опускаемые предметы прочно закрепляют. В шахте желательно находиться в каске.

Перед спуском людей в шахту проверяют наличие в ней газов. Для этого в шахту в ведре на веревке опускают свечу. Если она затухнет, шахту необходимо проветрить, несколько раз подняв и опустив ведро. Если свеча вновь потухнет, применяют вентилятор.
