СИСТЕМА КВАРТИРНОГО ВОДЯНОГО ОТОПЛЕНИЯ И СОЛНЕЧНОГО ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ

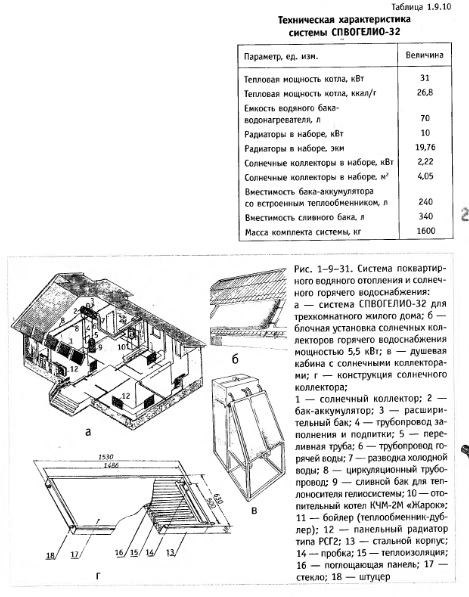

Система СПВОГЕЛИО-32 предназначена для отопления и горячего водоснабжения одноэтажного одноквартирного трехкомнатного жилого дома (серии 181-115-32/1) в районах с расчетной температурой до -40 °С и при солнечном сиянии не менее 1600 ч в год. Установка состоит из двух систем (рис. 1—9—31а): поквартирного водяного отопления и горячего водоснабжения, СПВ0, работающей от котла; солнечного горячего водоснабжения ГЕЛИ0, преобразующей солнечную энергию в тепловую.
В комплект СПВ0 входит водогрейный котел КЧМ-2М «Жарок», стальные панельные радиаторы типа РСГ2, емкостный водонагреватель, расширительный бак, трубозаготовки, элементы крепления и соединения трубопроводов. Циркуляция теплоносителя в системе — естественная. Горячее водоснабжение в зимний период и бессолнечные дни поступает от СПВ0, а в солнечные дни — от ГЕЛИ0, обеспечивающей суточный запас горячей воды. Система поквартирного водяного отопления и горячего водоснабжения СП ВО и ГВ-33 менее мощная, чем СПВОГЕЛИО-32, и предназначена для одной двухкомнатной квартиры двухквартирного жилого дома деревянно-панельной конструкции (серия 181-115-33) в районах с расчетной температурой до -40 °С в зимний период года. Циркуляция в системе — естественная, максимальная температура теплоносителя +95 °С, рабочее давление 0,03 МПа. Система изготавливается в вариантах для правой и левой квартир двухквартирного дома и состоит из тех же стандартных деталей, что и система СПВОГЕЛИ0-32. Система ГЕЛИО двухконтурная (рис. 1-9- 31а): первичный контур состоит из солнечных коллекторов, установленных на южном скате кровли, и бака-аккумулятора; вторичный контур — из теплообменника бака-аккумулятора, в котором нагревается вода, поступающая из водопровода. Работа первичного контура обеспечивается естественной циркуляцией низкотемпературного ингибированного теплоносителя, применение которого позволяет эксплуатировать систему при отрицательных температурах наружного воздуха, и обеспечивает круглогодичное ее заполнение, что увеличивает срок службы системы.
