СМЕСИТЕЛЬ НАСТОЛЬНЫЙ С НИЖНЕЙ КАМЕРОЙ СМЕШИВАНИЯ ТИПА СМ-УМНКС

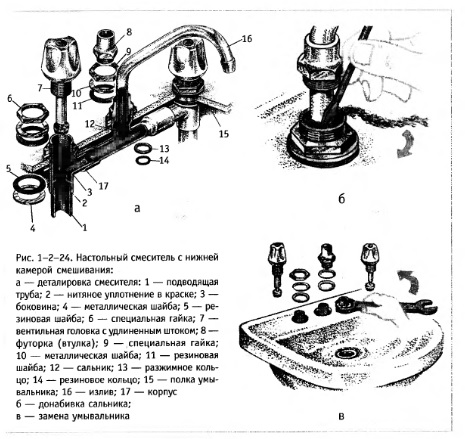

Такие смесители обычно устанавливают на умывальниках, расположенных на некотором расстоянии от ванны в том случае, когда общий для умывальника и ванны смеситель не применим. Это один из наиболее долговечных в эксплуатации смесителей (рис. 1-2-24). Основные дефекты в нем связаны с головками кранов. Например, в месте крепления излива к корпусу смесителя может возникнуть течь. В этом случае, если втулку нельзя больше вкрутить, вывинчивают и приподнимают ее по изливу. По часовой стрелке наворачивают прядь уплотнения и отверткой опускают к уже имеющемуся сальнику (рис. 1-2- 246). Заворачивают втулку очень осторожно, учитывая, что она может быть изготовлена из пластмассы. В других модификациях смесителей вместо втулки ставят хромированную гайку, под которой располагается такая же поджимная сальниковая набивка, как и в вентильных головках с удлиненным штоком. В смесителе типа СМ-УмНКСАМ уплотнение излива осуществляется резиновым кольцом, а фиксация излива в корпусе — футоркой. Конструктивно смеситель продуман удачно. При поломке умывальника не нужно отсоединять смеситель от труб. Достаточно выкрутить вентильные головки и гайки, снять шайбы, излив и можно поднять умывальник, а на его место установить новый. Сборку выполняют в обратном порядке(рис. 1-2-24в). Очень редко, но возможна течь в резьбовом соединении корпуса и боковины. Для ее устранения перекрывают вентили холодной и горячей воды на подводящих трубах. Открывают головки кранов для проверки перекрытия воды. Она не должна даже сочиться.
Сняв верхние детали смесителя, поднимают умывальник с кронштейнов и убирают его. После этого начинают разъединять трубы. На каждом вертикальном участке трубы, ввернутой в смеситель, должны быть сгон, муфта и контргайка. Вращают контргайку и муфту до тех пор, пока непосредственно вкрученные в смеситель трубы (скобы или утки) не отсоединятся от подводящих труб.
Затем приступают к развертыванию дефектного места в смесителе, не выворачивая из боковин уток или скоб. Пользоваться последними как рычагами опасно, так как может быть нарушено уплотнение между уткой и боковиной.
После отделения корпуса от боковины смазывают резьбу суриковой или любой масляной краской. Поверх краски в сторону закручивания наворачивают и нити уплотнения. Снова промазывают краской и вворачивают корпус в боковину. Сделано это должно быть так, чтоб сохранилось межцентровое расстояние между осями, проходящими через седла боковин. Положение уток по отношению друг к другу должно быть прежнее. Первое условие важно для беспрепятственного надевания умывальника на смеситель, второе — для подсоединения уток к подводящим трубам.
Такие же операции выполняют и при замене боковины при повреждении седла.
Волков В. А., Сантехника: как все устроено и как все починить: справочник. — М.: Астрель : ACT, 2006
