СМЕСИТЕЛЬ ТИПА «ЕЛОЧКА» С ТРУБКАМИ

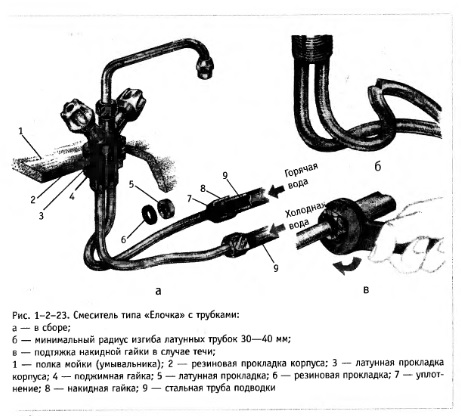

В отличие от описанной ранее конструкции модификация См-МЦа ГОСТ 25809-83 (рис. 1-2-23а) имеет большое преимущество. В ней отсутствуют фасонная прокладка, тройник и накидная гайка, то есть в процессе эксплуатации не возникает необходимости отсоединять и переворачивать мойку. Эти части заменены двумя латунными трубками, соединенными непосредственно с корпусом смесителя. В результате больше не требуется точная подводка труб. Они должны быть на расстоянии, достаточном для присоединения трубок смесителя, у которых при этом радиус изгиба не следует доводить до 30—40 мм. При более крутом загибе трубка может лопнуть (рис. 1-2-236).
Кроме того, смеситель можно монтировать на уже установленной на подстолье мойке. Для этого отворачивают поджимную гайку и вместе с ней снимают с корпуса смесителя резиновые прокладки и металлическую шайбу. Пропускают через отверстие в полочке мойки трубки и корпус смесителя. Надевают на трубки прокладки, шайбу, поджимную гайку уже под мойкой. Доводят их до корпуса смесителя и закрепляют его. Затем пробуют подсоединить трубки к трубам подводки холодной и горячей воды. Если трубки плохо гнутся, мелом отмечают на них места предполагаемых изгибов. При наличии газовой горелки или паяльной лампы можно сразу отжечь и загнуть трубки. При их отсутствии вновь снимают смеситель и отжигают трубки, например, над горелкой газовой плиты.
Устанавливают смеситель на полочку мойки и изгибом трубок добиваются соосности с трубами подводки. Надевают на трубки соединительные детали (ниппели), накручивают их на трубы подводки, применяя подмотку и краску, и затягивают гайки сальника. Так как ниппели изготовлены из латуни, то для их затяжки применяют одно- или двухсторонние гаечные ключи. Плоскогубцами можно сорвать грани, а трубный ключ оставит глубокие вмятины. Конечно, ни вмятины, ни пятна от отжига мест сгиба не будут видны, если пространство под мойкой закрыто. На рис. 1- 2-23 не найти ниппелей и гаек сальников. Здесь изображен усложненный вариант подсоединения латунных трубок к стальным трубам подводки. На латунные трубки надеты накидные гайки. Развальцовка концов этих трубок, намотка пряди уплотнения и шайбы обеспечивают герметичность подсоединения к трубам подводки. Если течь все-таки пробьет себе дорогу, то подтягивают накидную гайку. Не поможет, отворачивают накидную гайку, добавляют пряди уплотнения и проверяют положение резиновой шайбы (рис. 1-2-23в). Советуем приобретать смеситель типа «Елочка» без тройника, то есть с латунными или пластмассовыми трубками. Он проще и при установке, и при пользовании.
Можно облегчить работу по установке смесителя «Елочка» с тройником. Для этого вместо жесткой подводки труб, требующей большой точности, можно использовать две гибкие подводки. Трубную подводку заканчивают вентилями для холодной и горячей воды, в которые вворачивают бочонки, и уже на них сажают одну сторону каждой гибкой подводки. Вторую сторону гибких подводок вворачивают через бочонок в тройник «Елочки». Если нет гибкой подводки, можно использовать две развальцованные латунные трубки, стандартные муфты и бочонки.
Волков В. А., Сантехника: как все устроено и как все починить: справочник. — М.: Астрель : ACT, 2006
