СОЕДИНЕНИЕ

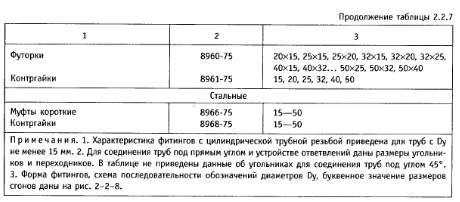

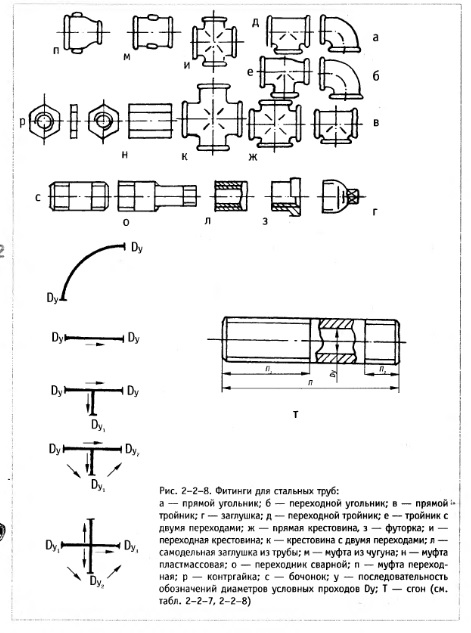

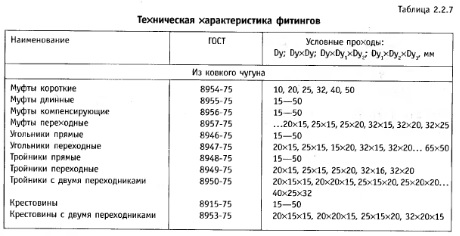

Различают резьбовое, сварное и фланцевое соединение. Для сварного соединения требуется сложное оборудование. С помощью фланцев стыкуют в основном трубы большого диаметра. В квартирах, в индивидуальных домах, на садовых участках чаще всего трубы соединяют резьбой с помощью фитингов из ковкого чугуна, стали, пластмассы (табл. 2.2.7, рис. 2-2-8, 2-2-18, 2-2-20).

Фитинги из ковкого чугуна по торцам имеют буртики для прочности. На наружной цилиндрической части муфт отлиты продольные выступы так, чтобы их можно было заворачивать обычным гаечным ключом, да и трубный ключ будет меньше скользить. На угольниках и тройниках такие выступы отсутствуют, так как сама конфигурация позволяет закручивать их гаечным ключом.

Стальные фитинги — гладкие, без буртиков и выступов. Заворачивать их можно только трубным ключом. При необходимости такие фитинги можно выточить на токарном станке из стали, бронзы, чугуна или латуни.

Не стальные фитинги лучше, так как они меньше подвержены коррозии. Стенки у бронзовых и чугунных фитингов следует делать толще, чем у литых из ковкого чугуна. Это исключит возможность раздавливания их трубным ключом.

Промышленность выпускает и пластмассовые шестигранные фитинги под гаечный ключ. Переходные муфты трудно купить в магазинах. Их можно выточить самостоятельно на токарном станке или получить сваркой обрезков двух труб разного диаметра. В этом случае на свариваемых трубах предварительно нарезают резьбу или используют обрезки с готовой резьбой. Удобно делать переходник для труб с отверстиями диаметром 15 и 20 мм.

В месте сварки они почти без зазора входят друг в друга.

Для правильного соединения труб с помощью фитингов необходимо понять специфику такого соединения. Выпускаемые промышленностью трубы имеют длину от 4 до 12 м. На концах труб может быть резьба. Если приложить к одной резьбе соответствующую ей муфту, то окажется, что длина резьбы на трубе меньше половины длины муфты. При соединении двух труб муфтой резьба этих труб «утонет» в муфте. Это обязательное условие для стыковки труб на резьбе. Если внимательно рассмотреть короткую резьбу трубы, то можно увидеть, что там, где резьба кончается и начинается гладкая наружная поверхность трубы, последние нитки резьбы имеют меньшую глубину, то есть там внутренний диаметр резьбы больше, чем на остальной резьбе. На этих нитках труба приняла форму усеченного конуса. Назначение этого конуса то же, что и у обычной деревянной заглушки конусной формы, — запереть отверстие (рис. 2-2-9а). Нитки или витки резьбы с меньшей глубиной называются сбегом. Муфта наворачивается на трубу до сбега, который заклинивает резьбу. Затем в муфту вворачивается вторая труба. Если ее резьба будет длиннее, чем оставшееся резьбовое пространство в муфте, то сбег трубы окажется вне муфты и заклинивания не произойдет. Вода потечет наружу по канавкам резьбы. Следовательно, после вворачивания труб в муфту между их торцами должны оставаться свободными еще две-три нитки резьбы муфты. Лучше, чтобы длина резьбы на трубе была на нитку короче, чем длиннее. Соединяя трубы, следует предусмотреть возможность их разъединения. Например, на садовом участке площадью 20x30 м имеются трубы разной длины, соединенные муфтами. Предположим, что из-под муфты, расположенной на расстоянии б м от магистрального трубопровода, разводящего воду по всем участкам, внезапно забил фонтан. Если все трубы до дефектного участка соединены муфтами, то для устранения этого дефекта придется или вращать все трубы до нужной муфты (что не всегда возможно), или последовательно разбирать собранные трубы. Чтобы облегчить ремонт, периодически между трубами устанавливают сгоны — короткие трубы (например, для полудюймовых труб длина сгона равна 110 см) (рис. 2-2-96). На одном конце сгон имеет резьбу для соединения с другой трубой с помощью муфты. Длина резьбы на противоположном конце сгона в несколько раз больше. На нее навинчивают («сгоняют») муфту и контргайку. Это позволяет разъединить трубы без их вращения (рис. 2- 2-96). Иногда длинную часть резьбы нарезают непосредственно на конце трубы, что сэкономит сгон и муфту. При самостоятельном изготовлении сгона следует руководствоваться таблицей 2.2.8 и рис. 2-2-8.

На длинной резьбе сгона лучше иметь больше ниток резьбы, чем меньше. Ведь если муфта и контргайка не умещаются на сгоне, то придется увеличить расстояние между соединенными торцами трубы и сгона, что ослабит прочность соединения.

На длинной резьбе сгона или трубы к моменту соединения должны находиться муфта и контргайка, которая располагается со стороны сбега резьбы. Чем точнее будут совпадать при соединении оси сгона и трубы (или оси труб), тем легче навернуть часть муфты на резьбу трубы. Поэтому на резьбе трубы следует оставлять без уплотнения первые витки (нитки) резьбы. Если оси сгона и трубы слишком расходятся, то можно сорвать резьбу. На практике совпадение этих осей — это совпадение наружных диаметров торцов труб. Контргайка на сгоне позволяет создать уплотнение, не позволяющее воде просачиваться между резьбами.

Закрутив муфту на трубе, к ней на расстоянии 2—4 мм подворачивают контргайку. Образовавшуюся между муфтой и контргайкой кольцевую канавку заполняют прядями льна, пеньки, наматывая их в сторону вращения контргайки при затягивании. На пряди уплотнения наедет контргайка и заклинит промежутки в соединении, между которыми вода уже не проникнет. Предпочтительнее всего контргайку закручивать гаечным ключом, так как она имеет узкие грани. Трубный ключ будет соскакивать с контргайки у самой муфты. Надо отметить, что контргайка не только сама заклинивает резьбу уплотнителем, но и загоняет основную часть уплотнителя в фаску муфты из-за своих люфтов. Эти фаски должны быть обязательно с обеих сторон муфты у выходов резьбы. Подобные фаски есть и на остальных фитингах, в том числе и на контргайках. Короткая резьба на трубах при вкручивании в фитинг сама выполняет роль контргайки благодаря сбегу резьбы.

При соединении двух труб муфтой может оказаться, что на одной или обеих трубах резьба длиннее, чем необходимо. В этом случае следует навернуть контргайку на длинную резьбу, вкрутить трубу немного меньше, чем на половину муфты, и подогнать к ее торцу контргайку, оставив промежуток в несколько миллиметров. В этот кольцевой промежуток укладывают уплотнитель и доворачивают контргайку. Без контргайки, сколько ни наматывай уплотнитель, течь неизбежна.

При отсутствии контргайки укорачивают резьбу, отрезав ножовкой лишний ее кусок. Следует помнить, что при соединении труб разрешается только заворачивать трубы и фитинги. Отворачивание ведет к течи.

Без уплотнителя обеспечить герметичность соединения невозможно. Поэтому при короткой резьбе, отступив на одну-две нитки от торца трубы, наворачивают пряди уплотнителя по часовой стрелке от себя, если держать трубу левой рукой. Пряди смачивают водой, чтобы они не раскрутились, берут трубный ключ и заворачивают трубу в муфту или угольник. Можно смочить уплотнитель и масляной краской, но разборка такого соединения в будущем усложнится.

Соединение труб фитингами (жесткая подводка) требует специального инструмента и значительных усилий. Поэтому при соединении труб, находящихся на небольшом расстоянии, лучше использовать гибкую подводку (рис. 2-2-9в). Она состоит из пластмассовой трубки и двух накидных гаек, которые могут быть пластмассовыми, стальными, латунными. Пластмассовые гайки, так же как и гайки горизонтального пластмассового поплавкового клапана смывного бачка, вместо граней имеют расположенные по окружности выступы. На концах трубки имеются буртики, благодаря которым накидные гайки удерживаются на трубке. Из листовой резины толщиной 1—1,5 мм вырезают прокладки по диаметру этого буртика и делают в них отверстия, немного большие, чем в трубке.

Накидную гайку сдвигают так, чтобы буртик трубки оказался на ее дне. На буртик помещают прокладку. Рукой наворачивают накидную гайку на резьбовую часть (например, корпуса поплавкового клапана). Окончательно подтягивают гайку пассатижами или трубным ключом, но не перекручивая ее, так как возможен срыв резьбы, и в этом случае гайка станет вращаться вхолостую. Если резьба гайки испорчена не полностью, то следует намотать немного льна на резьбу корпуса клапана и вновь осторожно накрутить гайку. Однако это довольно опасное соединение, так как при увеличении давления в водопроводной сети пластмассовая гайка может быть сорвана, что часто и происходит на практике. По этой причине некоторые заводы стали изготавливать гибкие подводки со стальными шестигранными гайками. Но опасность остается, если стальную гайку наворачивать на резьбу пластмассового поплавкового клапана слишком сильно. Кроме того, стальная резьба быстро ржавеет, ослабевает. Сейчас промышленность выпускает латунные накидные гайки. Однако некоторые заводы продолжают выпускать гибкие подводки с пластмассовыми гайками, имеющими уже наружный шестигранник. Придали иную форму и буртику трубки.

Раньше герметизация соединения достигалась тем, что буртик с прокладкой упирался в торец трубы или корпуса поплавкового клапана. Сейчас на буртике делают кольцевой выступ у отверстия. При наворачивании латунной накидной гайки, например, на латунный корпус клапана этот выступ заходит в клапан, а оставшаяся часть буртика упирается в торец корпуса. Так как буртик пластмассовый, он настолько вжимается в клапан, что можно обойтись в большинстве случаев без прокладки.

При срыве резьбы в накидной гайке часто снимают гибкую подводку и на ее место устанавливают жесткую. Однако это довольно трудоемкий путь. Лучше всего ножовкой отрезать буртик и снять дефектную гайку. На ее место устанавливают годную гайку из любого материала со старой, отслужившей свой срок гибкой подводки или вытачивают новую гайку на токарном станке (если имеется такая возможность). Такие гайки с подходящей резьбой имеются на змеевике проточного газового водонагревателя (газовой колонки). Стоят эти гайки на медной трубке. Достаточно срезать ножовкой буртик с трубки отслужившего свой срок змеевика — и гайка «добыта». Иногда нужно лишь расширить отверстие на буртике гайки. На гибких подводках резьба в гайках трубная цилиндрическая, такая же, как на водогазопроводных полудюймовых трубах.

Конец пластмассовой трубки с отрезанным буртиком держат над пламенем. Когда пластмасса размягчится, расплющивают конец и придают ему форму буртика, расширив отверстие. Конечно, размеры нового буртика должны совпадать с первоначальными. Это можно проверить, надвинув гайку. При возможности стоит выточить себе разъемную пресс-форму. С ее помощью можно получить довольно точную копию буртика. Так как форма самодельного буртика все-таки будет отличаться от формы заводского, то перед затяжкой гайки на корпус поплавкового клапана наматывают немного льна на место опорного контакта гайки и буртика.

Если накидная гайка вышла из строя, а новую гайку выточить на токарном станке нельзя, можно использовать стандартную муфту для полудюймовой трубы и обрезок этой трубы с резьбой (рис. 2-2-9в). Наворачивают муфту на обрезок трубы, пропускают в него трубку подводки и формируют на конце трубки буртик.

В качестве обрезка трубы подойдет и стандартный бочонок — обрезок трубы (сгона) с короткой резьбой на концах.

Вариант «муфта-бочонок» применим и при замене пластмассовой трубки на латунную. Развальцовывать концы трубки удобнее с помощью пуансонов в разборной матрице (рис. 2-2-10). Для повышения пластических качеств латунную трубку отжигают. При использовании стальной трубки накидную гайку или обрезок трубы с резьбой приваривают к стальной трубке.
