СОПЛА

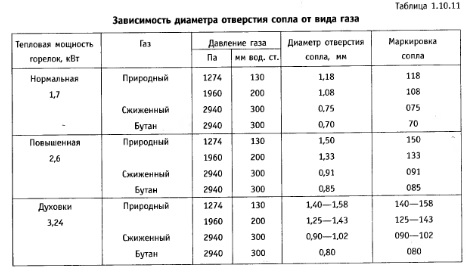

В газовых горелках для превращения потенциальной энергии давления газа в кинетическую служат сопла. Одновременно струя газа оформляется по конфигурации и направлению. Различают горизонтальные и вертикальные сопла (рис. 1-10-7,1-10-8). Вне зависимости от положения диаметр отверстия в сопле должен соответствовать виду газа (табл. 1.10.11).
Для замены горизонтальных сопел снимают вкладыши-конфорки, подконфорочный лист, выкручивают винты крепления стола и снимают стол. Вывертывают сопло гаечным ключом 17x19. Другое сопло закручивают по краске, нанесенной на резьбу. На последние два-три витка, остающиеся до полного завинчивания сопла в стальную трубку, наматывают нити уплотнения. При этом стараются не повредить резьбу сопла из алюминиевого сплава.
Для замены вертикальных сопл снимают решетку стола и вынимают горелки. На плитах прошлых лет выпуска, чтобы вывернуть сопло, необходим специальный торцовый ключ, а на современных плитах типа «Электа» можно обойтись гаечным ключом 8x10. Вертикальные сопла изготавливают из латуни, а остовы, в которые они вкручиваются, из алюминиевого сплава. Поэтому особенно осторожно следует относиться к резьбе.
В выпускаемых промышленностью плитах обычно установлены сопла, рассчитанные на природный газ. Очень редко в комплекты плиты входят наборы сопел.
Чтобы расход газа не был завышенным, в некоторых случаях, особенно при пользовании сжиженным газом из баллонов, требуется уменьшить диаметр сопла. Для этого в первую очередь определяют диаметр отверстия, имеющегося в сопле. Если плитой пользовались длительное время (или она находилась на хранении перед продажей или плановой установкой), поверхность сопла затягивается пленкой окислов и маркировку найти трудно. Для определения диаметра отверстия подбирают проволочку, которая бы туго входила в сопло. По диаметру проволочки, измеренному микрометром или штангенциркулем, определяют диаметр сопла. Если для замера используют линейку, то, чтобы достигнуть более точных результатов, следует замерять не одну проволочку, вынутую из отверстия сопла, а две, сжатые плоскогубцами. Понятно, что вторая проволочка по диаметру равна первой.
Если диаметр отверстия в сопле превышает нужный (см. табл. 1.10.11), то его уменьшают. Для этого отверстие частично заклепывают, все время замеряя его эталонной проволочкой, равной по диаметру нужному отверстию. При втором способе уменьшения отверстия в сопле подбирают подходящую проволочку. Ее конец длиной 5—10 мм загибают под углом 90° и вводят в отверстие сопла. Хвост проволочки обматывают вокруг стальной трубки у горизонтального сопла или вокруг остова у вертикального сопла. Проволочка может быть из любого материала, так как температура сопел равна температуре окружающей среды или немного превосходит ее.
В процессе пользования плитой сопла заливают и засоряют. Прочищают сопла обычными примусными иглами. Изготовить такую иглу можно их полоски жести и стальной проволочки. Вместо жести годится мягкая алюминиевая или медная трубка. Проволочку зажимают в изгибе полоски или трубки.
Волков В. А., Сантехника: как все устроено и как все починить: справочник. — М.: Астрель : ACT, 2006
