ВЕНТИЛИ

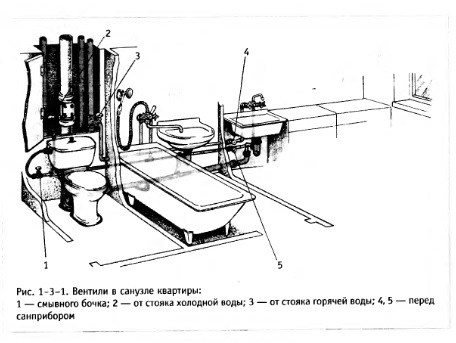

Вентили устанавливают на всех сантехнических приборах на подводке холодной или горячей воды (рис. 1-3-1), на вводах труб с горячей и холодной водой в квартиру, в дом на садовом участке, на отводах от магистральной линии на садовом участке и т. д. Вентиль закручивают редко. Это вызывается необходимостью ремонта труб, кранов, сантехприборов. Обычно вентиль (рис. 1-3-2) находится в открытом состоянии. Маховик вместе со штоком должен занимать крайнее положение, допустимое при выворачивании. В противном случае из-под спецвтулки или накидной гайки начнет сочиться вода. Однако возможны ситуации, когда вентиль должен быть открыт частично, например перед смывным бачком на первых этажах высоких зданий.

Частичное открытие вентиля возможно при достаточной набивке сальника. При этом необходимо периодически осматривать вентили. При наличии воды немного закручивают спецвтулку или накидную гайку и вытирают воду тряпкой. Если вода появится вновь, спецвтулку или накладную гайку еще немного подкручивают. Сильно заворачивать гайку сразу нельзя, так как можно зажать шток. Иногда гайку докручивают до того, что она упирается внутренней поверхностью в торец головки корпуса, а набивка сальника не поджимается. В этом случае необходимо добавить набивки. Для этого необязательно перекрывать воду в трубе перед вентилем. Соблюдают лишь определенные предосторожности.

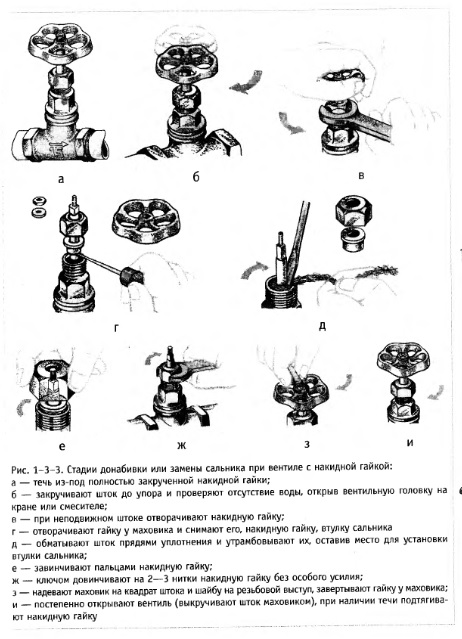

Полностью закручивают маховик вентиля, открывают вентильную головку смесителя или крана. Если вода не течет, начинают работу (рис. 1-3-3). Придерживая маховик на месте, полностью откручивают накидную гайку. Снимают маховик, оставляя неподвижным шток. Рядом с маховиком кладут вынутую втулку сальника. В зазор между корпусом и штоком устанавливают уплотнитель. Обвивают им шток и утрамбовывают отверткой. Зазор не следует переполнять, так как в него еще нужно вставить втулку сальника, на которой должна расположиться накидная гайка так, чтобы резьбой захватить не менее 2—3 ниток резьбы головки корпуса. При меньшем контакте нитки резьбы могут сорваться. В этом случае придется освободить зазор от уплотнителя, чтобы использовать оставшиеся нитки резьбы. Однако для перспективной подтяжки накидной гайки резьбы уже не останется.

Иногда на штоке вентиля, расположенного на вводе в квартиру, появляются капли. Шток полностью вывинчен и вместе с клапаном как бы прикипел к головке корпуса. Если приложить большие усилия, можно отломить шток. Чтобы устранить протечку, остается один способ — полностью закрутить накидную гайку. Придерживая маховик ладонью, полностью отворачивают накидную гайку и на втулку сальника накручивают уплотнитель, сконцентрировав его вокруг штока. Затем накручивают гайку. Уплотнение под втулку сальника не укладывают, так как втулку вынимать нельзя. Давление воды в вентиле может выдавить уплотнитель, и вода ударит через зазор.

В том случае когда при полностью закрученном штоке вода продолжает поступать через вентиль, открывают и закрывают вентиль несколько раз. Попавшие между седлом и прокладкой частицы должны отвалиться и уйти с водой. Если вентиль по-прежнему не сдерживает воду, его разбирают. Сделать это легко, если вентиль расположен на внутренних трубах квартиры. Для этого на вводе вентиль закрывают и разбирают непослушный вентиль. Но что предпринять, когда вентиль на вводе в квартиру при закручивании маховика со штоком не перекрывает воду? Замена прокладки в вентильной головке превращается в неразрешимую проблему. Сколько жалоб слышишь по этому поводу. Профессионал-сантехник вместо одной изношенной резиновой прокладки вентильной головки поставит другую «на ходу», не выключая воду.

Для этого он откроет все краны в квартире, выбрав момент, когда в многоэтажном доме, да и во всем районе наибольший расход воды (7.00—9.00 ч или 19.00—21.00 ч).

Выкрутив дефектную вентильную головку, на ее место ставят временную, а на выкрученной меняют прокладку и ставят на прежнее место. Все это под давлением струи! Операция с риском: будешь мокрым, да еще зальешь квартиры. Нет! Мало понимающему в сантехнике жильцу подобный эксперимент не по карману. Ремонтируй потом все залитое за собственный счет. Это тот случай, когда необходимо вызвать специализированную ремонтную бригаду.

Стояки — это вертикальные трубопроводы, пронизывающие этажи дома. Вентиль, прерывающий доступ холодной воды в стояк, смонтирован на нем в подвале. «Горячий» стояк имеет подчас два вентиля: на чердаке и в подвале. Любой стояк на каждом этаже обслуживает 1—2 квартиры. Горизонтальный трубопровод соединяет через вентиль сантехнику квартиры со стояком.

Самое сложное — найти стояк, который имеет отношение к данной квартире. Ориентировка в подвале или на чердаке даже десятиэтажного дома весьма сложна. Поэтому желательно, чтобы в начале вашей сантехнической деятельности кто-то показал нужный стояк. Ну, а если некому, то учтите несколько советов (рис. 1-3-4).

1. Окно есть в любой кухне. Заметьте через него дерево напротив или, скажем, столб уличного фонаря, а потом постарайтесь увидеть нужный ориентир через продух подвала или крыши. Продухи — это обычно сквозные четырехугольные отверстия в цокольной части фундамента и стенках чердака здания. Продухи служат для вентиляции подвала и чердака.

Если из окна кухни и продуха вам откроется тот же самый вид, значит, нужный стояк рядом.

2. Когда фундамент дома и этажи, поднимающиеся над ним, представляют собой прямоугольник, длинные и короткие стены — тоже показатель.

3. Холодный и горячий стояки выдают себя температурой.

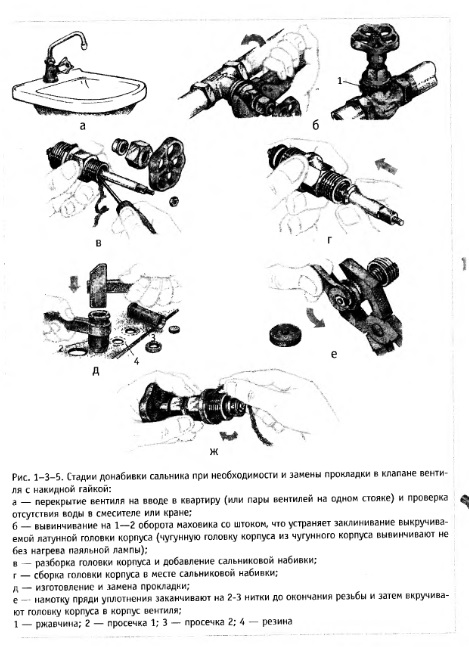

4. Квартиры в углах дома подсказывают местонахождение стояка. Правильно ли закрыты вентили стояка подтвердит отсутствие воды в санприборах квартиры (рис. 1-3-5а). Но к спокойному ремонту вентиля на вводе в квартиру приступают лишь тогда, когда у закрытого вентиля в подвале или на чердаке установите часового. Понятно, что у двух перекрытых вентилей, расположенных вне переделов видимости, следует оставить минимум по человеку. Спросите, для чего? Объясню. Если действие происходит в шестнадцатиэтажном доме, то закрытый стояк лишит воды 16 или 32 квартиры. Жильцы начинают выяснять причину. «Разведчик-сантехник», наконец, придет и откроет вентиль или вентили, если никто его не предупредит о ремонте. Резюме из этого простое: есть часовые или их нет, а операцию «омоложения» вентиля нужно совершить быстро, подготовив для этого все необходимое. Стадии замены прокладки в клапане вентиля и при необходимости набивки сальника даны на рис. 1-3-5.

Головку корпуса вентиля из латуни отворачивают обычно сразу. Головку корпуса чугунного вентиля в чугунном корпусе открутить сложно. Нагрев головки паяльной лампой или газовой горелкой облегчит отвинчивание. Причем лучше заранее запастись новой головкой корпуса в сборе со штоком, ибо даже после нескольких лет эксплуатации стальной шток чаще всего срастается ржавчиной с чугунной головкой корпуса даже при окружающей чугунине. Вентили с латунными штоками более долговечны.

После того как головка корпуса отвернута, проверяют прокладку. Если прокладка дефектная, вырезают новую.

Конец штока, упирающийся в клапан, имеет шаровидную форму. Соответственно клапан имеет углубление, стенки которого обжимаются вокруг шара штока. Это обеспечивает клапану с прокладкой плавающее положение, то есть прокладка всегда займет правильное положение и перекроет седло. Дефектный шток нужно заменить (рис. 1-3-6а).

Другим дефектом вентиля может быть частичное разрушение клапана и как результат отделение последнего от штока (рис. 1—3—66). В этом случае вытачивают новый клапан или переставляют клапан со штоком с точно такого же вентиля. Проще, конечно, заменить всю головку корпуса в сборе. Для этого необходимо иметь аналогичный вентиль.

Приобретая новый вентиль, обязательно обратите внимание на конструкцию клапана. Последний хорошо виден с одной из сторон подсоединения труб. Вывернув шток за маховик, убедитесь, что на клапане есть прокладка, прикрепленная гайкой. На стороне клапана, которой он примыкает к седлу, может быть ровная поверхность. Такой вентиль непригоден для домашних целей. Это паровой вентиль, и сдерживать воду он будет плохо. На самом корпусе вентиля обязательны выпуклые стрелка и цифры. Стрелку при установке корпуса вентиля направляют в сторону тока воды. Цифры показывают диаметр условного прохода для воды. Например, цифра 15 означает тот диаметр свободного пространства, который остается для воды после вкручивания в корпус вентиля трубы.

При покупке и перед установкой на трубопровод вентиль в сборе проверяют продуванием через резьбовое отверстие корпуса при полностью завинченном штоке. Губы плотно прижимают к хорошо протертому торцу с шестигранником на венце. В вентиле хорошего качества воздух не должен проходить.

Вращать вентиль за маховик ТОЛЬКО ладонью. Если нет маховика, то под квадрат на штоке подбирают гаечный ключ.

Необходимо различать вентили и водоразборные краны. Вентиль ставят между двумя трубами. Если он расположен неверно, не по стрелке, возникают крупные гидравлические сопротивления, которые ощутимы на верхних этажах зданий, на садовых участках и т. п. Водоразборные краны ставят только в одном положении — в конце трубы. У некоторых вентилей вместо маховика имеется латунная перекладина с квадратным отверстием. Перекладину надевают на соответствующий конец штока и закернивают его торец, что обеспечивает крепление перекладины. Головки корпуса таких вентилей с цифрой «15» взаимозаменяемы с головками кранов для труб с внутренним диаметром 15 мм, то есть для труб 1/2".

Полная замена вентиля на уже имеющейся подводке — очень трудоемкая операция.

Волков В. А., Сантехника: как все устроено и как все починить: справочник. — М.: Астрель : ACT, 2006

??????????
