ВЕНТИЛЬНАЯ ГОЛОВКА С ВОЗВРАТНО-ПОСТУПАТЕЛЬНЫМ ДВИЖЕНИЕМ ТРЕХПАЗОВОГО ШПИНДЕЛЯ

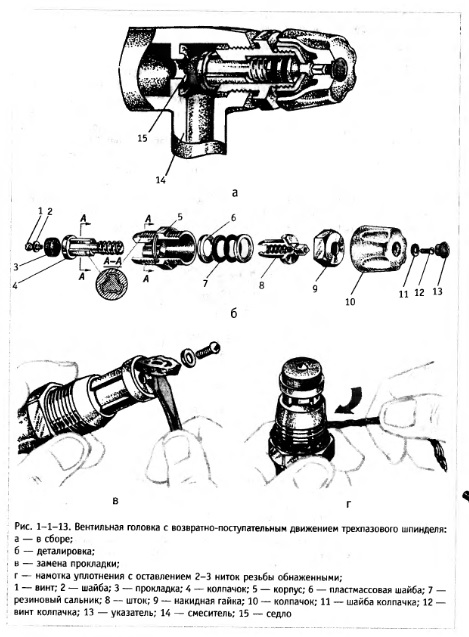

С течением времени из-под колпачка может закапать вода. Отверткой или ножом поддевают указатель (рис. 1-1-13) и вынимают. Выворачивают винт с шайбой и складывают в полость снятого колпачка, поставив его как стаканчик.

Поступление воды к головке застопоривают. Накидную гайку доворачивают ключом, предварительно несколько вывернув шток. Если накидная гайка уже была полностью затянута, выкручивают головку из корпуса крана или смесителя, обязательно перекрывая воду.

Для разборки головки полностью отворачивают и снимают накидную гайку. Пальцами левой руки крепко охватывают выступающую часть шпинделя с прокладкой и одновременно корпус. Три впадины на цилиндрической части шпинделя не должны выйти из зацепления с тремя выступами внутри корпуса. Вращая шток за квадрат по часовой стрелке, добиваются его выхода из корпуса. Этот квадрат можно крутить пальцами правой руки или надеть на него колпачок. Отделив шток, а потом и шпиндель от корпуса, извлекают из последнего стертые сальники и заменяют их. Сборку выполняют в обратном порядке. Чтобы шток без трудностей вошел в новые сальники, смазывают любым жиром контактирующую поверхность.

При отсутствии новых сальников кольца сальников нарезают из подходящей резиновой трубки. Эрзац-сальники могут не перекрыть полностью воду даже при максимально завернутой накидной гайке. В этом случае вновь перекрывают поступление воды к головке, снимают маховик и накидную гайку. Выворачивают шток настолько, чтобы между краем корпуса и буртиком штока появилась щель в 1,5—2,5 мм, в которую наматывают уплотнение. Вворачивают шток и надевают накидную гайку. Уплотнение должно быть таким, чтобы накидная гайка схватила в упор как минимум 2-3 нитки наружной резьбы корпуса. Этот способ подмотки уплотнения можно применять и без замены сальников. Подмотка должна компенсировать уменьшение размеров сальников из-за стертости.

Подмотка дополнительного уплотнения будет более аккуратной и надежной при полностью выкрученном штоке, если головка вывернута из крана или смесителя. При этом уплотнение из нитей может целиком заменить сальники. Следует лишь перед его намоткой надеть на буртик одну из пластмассовых шайб, а вторую оставить на дне внутренней плоскости корпуса.

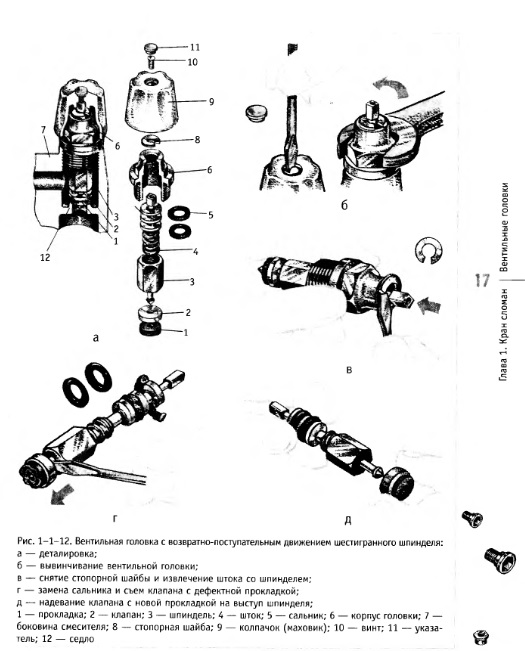

Сходство конструкций уплотнений вокруг штоков вентиля и описываемой головки является одним из ее достоинств по сравнению с предыдущим типом. Другим достоинством является прокладка. Для ее замены выкручивают и удаляют винт с шайбой. Новую резиновую прокладку, на 1—1,5 мм превышающую наружный диаметр, вставляют прямо в чашечку шпинделя и обрезают верхний край под углом 45° по всей окружности.

Течь из-под колпачка может появиться и при ослаблении уплотнения между корпусом головки и корпусом крана или смесителя. У новой головки и у большинства выпускаемых головок другого типа корпус имеет кольцевое углубление, в которое закладывается пластмассовое кольцо. После нескольких вывертываний головки и последующих завертываний кольцо продавливается и его приходится выбрасывать. Заменить кольцо можно любым нитяным уплотнением. Бумажные нитки обязательно слегка промазывают любым жиром. Следует отметить, что вкручивание колпачка изо всех сил редко прекращает течь воды из крана или смесителя. Гораздо результативнее выкрутить головку и проверить состояние прокладки, седла и т. п. Чрезмерное воздействие на колпачок приводит к его поломке. Четырехугольное отверстие колпачка, в которое входит квадрат штока, усилено латунной шайбой, залитой пластмассой в специальном утолщении. При большом усилии это утолщение ломается и обнажает шайбу. Колпачок приходится выбрасывать. Чтобы поправить ошибку, выкручивают головку и устраняют причину течи. Возвращают головку на место. Если нового маховика нет, нагревают любой металлический стержень (несколько раз) и заплавляют разломы в дефектном колпачке. Вместо стержня можно использовать клинообразный удлиненный конец электропаяльника. Новая конструкция вентильной головки имеет существенный недостаток: накидная гайка может самоотворачиваться. Чтобы этого избежать, под резьбу наматывают уплотнение или ленту из ткани.

Волков, В. А., Сантехника: как все устроено и как все починить: справочник. — М.: Астрель : ACT, 2006

??????????
