ВЕНТИЛЬНЫЕ ГОЛОВКИ С УДЛИНЕННЫМ ШТОКОМ К СМЕСИТЕЛЮ С НИЖНЕЙ КАМЕРОЙ СМЕШЕНИЯ ТИПА СМ-УМНКС

Настольные смесители этого типа могут иметь разнообразные вентильные головки, отличающиеся от других разновидностей более 68 длинными штоками (рис. 1-2-25, 1-2-26). При ремонте вентильных головок обязательно проверяют винты, крепящие маховики вентильных головок кранов. Винты должны иметь светлое антикоррозийное покрытие.

Если его нет, то или заменяют винт, или обильно смазывают его резьбу. Смазка предохраняет резьбу винта и штока от попадания воды. Если это не сделано и винт невозможно вывернуть, то необходимо вывернуть всю головку крана, не разбирая ее. В случае успеха разрезают пластмассовый маховик ножовкой, а фаянсовый разбивают. Освободившийся квадрат штока кладут гранью на боек молотка и несколько раз ударяют другим молотком по противоположной грани. То же повторяют для смежных граней. Можно попробовать вывернуть винт плоскогубцами. Если обломилась головка винта, заравнивают торец и высверливают остаток винта, предварительно накернив центр.

Если вывернуть вентильную головку не удается, то вставляют отвертку в прорезь винта и ударяют по ее рукоятке молотком. Если винт не поддается, то прямо на смесителе разрезают или разбивают маховик и после этого разбирают и вывинчивают вентильную головку.

Все маховики, надетые на квадрат штока, взаимозаменяемы. Колпачки и маховики с промежуточными деталями, как правило, применяют в комплекте.

Не следует прилагать чрезмерных усилий к маховику при неисправности вентильной головки. Лучше вывернуть головку и отремонтировать. При поломке пластмассового маховика следует попытаться заварить трещину, например, над газовой горелкой. Если маховик изготовлен из термореактивной пластмассы, то оплавления не произойдет и маховик заменяют. В качестве временного варианта можно применять алюминиевый или чугунный маховик с вентиля. Фаянсовые маховики имеют дополнительные детали для установки на шток. Грани этих деталей быстро сминаются, и маховик начинает болтаться. Для устранения зазора можно применять фольгу, проволоку, мелкие гвозди.

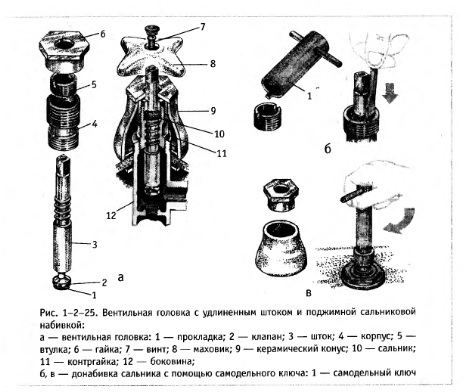

После длительной эксплуатации при закрытых вентильных головках на полке умывальника возникает постоянная струйка воды. Она обычно стекает в выпуск умывальника, но при наклоне всего умывальника может стекать и на пол. В большинстве случаев вода проникает через сальник в первой конструкции корпуса (рис. 1-2-25). При хромированном корпусе доступ к втулке свободен. Чтобы приостановить течь, достаточно соответствующим гаечным ключом несколько закрутить втулку. Не следует при этом пользоваться плоскогубцами, так как шлицы на их губках срежут углы шестигранника втулки и ее потом будет очень сложно закручивать. Кроме того, будет нарушен внешний вид втулки.

Если это не устраняет течь, значит, сальник слишком износился и уплотнился. Следует его дополнить или полностью заменить. Для этого вентилем перекрывают поступление воды к вентильной головке. Затем снимают маховик, полностью выворачивают втулку и снимают ее. Прядь уплотнения сплетают в канатик и укладывают в канавку между штоком и внутренней резьбой корпуса в направлении закручивания втулки, если под ней отсутствует кольцо. Укладывают канатик до тех пор, пока не останется 2—3 нитки до конца внутренней резьбы корпуса. Сборку выполняют в обратном порядке.

Набивку сальника можно выполнять, не закручивая вентиль, при закрытой головке. В качестве уплотнения используют распущенную бечевку из пеньки или льна».

Вторая конструкция корпуса позволяет закрутить спецключом втулку, только сняв с головки маховика гайку, керамический конус. Спецключ изготавливают самостоятельно (рис. 1-2-256,в). Кроме того, можно, ослабив затяжку контргайки, вывернуть головку из смесителя, зажать корпус в тисках и с помощью зубила или отвертки и молотка выкрутить или докрутить втулку. Однако при этом будет повреждена прорезь на ней. Дополняют или заменяют сальниковую набивку так же, как и в хромированном корпусе.

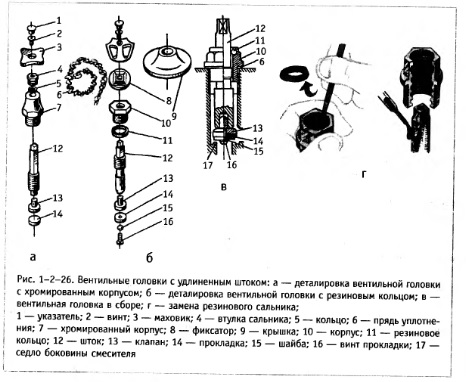

Наиболее простая конструкция корпуса в третьем типе головки (рис. 1-2-26), где функции сальниковой набивки выполняет резиновое кольцо (сальник). Когда сальник подсох и изношен, возникает течь из-под конуса по полке умывальника. Для замены сальника выкручивают головку крана из смесителя, предварительно сняв колпачок и фиксатор. Прижимают квадрат штока, например, к досочке, положенной на стол, и с силой нажимают на корпус пальцами руки. После выхода штока из корпуса отверткой вынимают из последнего негодный сальник и вводят в корпус новый (рис. 1-2-26г). При его отсутствии можно вырезать сальник из подходящей резиновой трубки или из листа толстой резины. Шток смазывают жиром.

Штоки. Различают пять видов штока в зависимости от длины между наружной резьбой и торцом, в который вставляют клапан. Количество ниток наружной резьбы различно. Так, шток головки крана с резиновым сальником имеет 3 витка, а с поджимным сальником — 5—8. Эта резьба стирается быстрее, чем соответствующая резьба внутри корпуса. При стирании резьбы в три нитки на штоке его следует заменить. При восьми нитках на штоке стирается лишь часть резьбы. Оставшуюся часть резьбы можно использовать, поставив более толстую прокладку или несколько шайб под хвостовик клапана.

Вентильные головки с удлиненными штоками, как правило, в магазинах не продаются, поэтому нужный шток вытачивают на токарном станке или покупают новый смеситель. Клапан и прокладка. Клапан может прийти в негодность из-за того, что стенки чашечки выкрашиваются. В этом случае приобретают новый клапан или снимают годный с запасной головки. Сейчас изготавливают клапаны из пластмассы. Можно выточить клапан на токарном станке, при этом диаметру дна чашечки клапана должен быть больше, чем у открытой стороны.

При вынимании или опускании головки в смеситель клапан может выпасть из штока и оказаться на седле, которое расположено глубоко в смесителе. Достать клапан можно пинцетом или двумя гвоздями. Чтобы предупредить выпадание клапана, наматывают на хвостовик нитки и с некоторым усилием вставляют в отверстие штока. Это не дает клапану выпадать во время установки головки. Позже нитки разотрутся и выйдут с водой. Клапан будет вращаться вместе с прокладкой в отверстии штока. Это обеспечит более равномерный износ прокладки и ее долговечность. Некоторые сантехники расклепывают кромки отверстия в штоке, а потом забивают в него хвостовик клапана. В этом случае клапан не будет выпадать, но и не будет вращаться. Сразу после установки нового смесителя на умывальник из клапана желательно вывинтить винты и вместо заводских прокладок вставить резиновые. Винты можно использовать для других целей. Заводские прокладки плохо защищают седло от разрушения из-за высокой твердости.

Волков В. А., Сантехника: как все устроено и как все починить: справочник. — М.: Астрель : ACT, 2006

??????????
