ВЫГРЕБНЫЕ УБОРНЫЕ

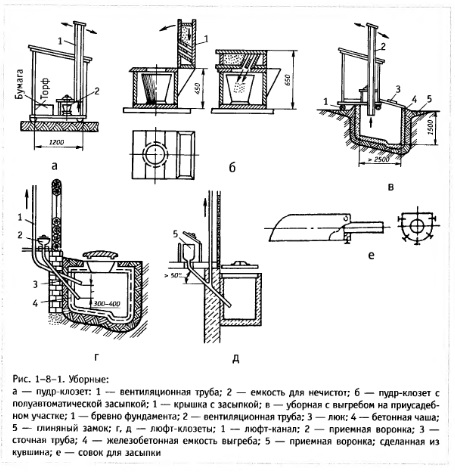

В местностях, где грунтовые воды глубоки, строят выгребные уборные двух типов: дворовые (рис. 1-8-1в) и утепленные при доме, называемые люфт-клозетами (рис. 1-8-1г,д). Размеры выгреба зависят от числа членов семьи. Когда выгреб очищают два раза в год, весной и осенью, объем выгреба определяют из расчета 0,5 м3 на человека. Глубина выгребной ямы — 1,5 м, ширина — не менее 0,8 м. Дно ямы копают с наклоном в сторону люка для очистки, придерживаясь длины в пределах 2,5 м.
Стенки и дно выполняют водонепроницаемыми. Грунтовые воды в любое время года должны находиться ниже дна выгреба не менее чем на 1 м. Для достижения водонепроницаемости стены и дно ямы выкладывают кирпичом или камнем после соответствующей подготовки основания. Однако даже бетонирование кладки не устраняет угрозы просачивания сточной жидкости. Достаточно просесть углу ямы. Более надежно устраивать яму из железобетона. При этом арматуру укладывают по месту и затем заливают, чтобы получить чашу, которая лишь наклонится при сползании грунта. Еще надежнее стальной короб, сваренный из толстостенных стальных листов и затем залитый снаружи и внутри битумной грунтовкой или мастикой.
Надземную часть уборной устраивают на двух бревнах. Одно кладут поперек выгреба, второе — на глиняный замок. Бревна соединяют с перпендикулярными балками, набивают на них доски так, чтобы оставить отверстие для сиденья и отверстие для вентиляционной трубы, если поместить ее внутри помещения. Выгреб перекрывают просмоленными или проолифленными досками, оставляя отверстие для люка с крышкой. Можно установить две крышки друг за другом. Пространство между крышками, а также перекрытие засыпают землей, листвой и т. п. В любом случае перекрытие закрепляют так, чтобы не провалиться в выгреб.
В люфт-клозете выгреб устраивают рядом с фундаментом. Его роют рядом со стеной с северной теневой стороны дома. Вход в уборную устраивают через проветриваемый тамбур. В самой уборной может быть окно с форточкой и отдельная вытяжка, не сообщающаяся с вентиляционной трубой выгреба (люфт-каналом). Для интенсификации очистки воздуха в уборной предпочтительно люфт- канал и вытяжку провести рядом с дымоходом печи или с трубами местного водяного отопления. Допустимы электроподогреватели непосредственно в вытяжных трубах на высоте, близкой к крыше. Туда же можно поместить вентилятор форточного типа. При этом следует соблюдать правила электро- и пожаробезопасности.
Приемную воронку люфт-клозета изготавливают из подходящего материала. Она напоминает воронку водосточной трубы с более крутым конусом. Пригодна оцинкованная кровельная сталь и латунный лист. Из листовой стали толщиной 2—4 мм делают воронку с помощью газо- или электросварки. Внутреннюю сторону воронки не красят, а смазывают любым жидким маслом вплоть до автомобильного.
На воронке из тонкого материала типа кровельного железа делают каркас для жесткости. Этим каркасом опирают воронку о пол, а к верху каркаса прикрепляют сиденье и плотную крышку, исключающую попадание газов из выгреба. Вместо воронки можно установить унитаз. Для этого просверливают отверстие в дне сифона, применив специальное сверло с победитовыми наплавками. Потом острым зубилом постепенно расширяют отверстие. Стык между сточной трубой и унитазом заливают цементом, оформив своеобразную воронку, а приливы унитаза прикрепляют к полу. Из всех видов унитазов лучше всего для этих целей подойдет унитаз козырькового типа.
Сточную трубу опускают в выгреб на 30—40 мм ниже начала люфт-канала и плотно заделывают в перекрытие выгреба. Диаметр сточной трубы должен быть не менее 100—150 мм, люфт-канала — 130 мм. Угол наклона сточной трубы по отношению к вертикали выдерживают в пределах 40°. Увеличение угла требует и увеличения диаметра сточной трубы. Вентиляционный стояк в этом случае устраивают на продолжении сточной трубы. Длина горизонтальных частей люфт-канала не должна превышать 2,5—3,5 м и иметь уклон в сторону выгреба для стока конденсата и других жидкостей.
Туалеты пассажирских железнодорожных вагонов оборудованы специфическими унитазами, которые могут служить образцами унитазов для люфт-клозетов. К этим унитазам по форме приближаются крупные кувшины из обоженной глины. Аккуратно высверливают или отрезают дно у кувшина и приемная воронка готова. Стык кувшина и сточной трубы заливают цементным раствором. Чтобы низ кувшина сидел прочнее в бетоне, на заточном станке или напильником соскребают глазурь и создают борозды. К верху кувшина на опорной рамке крепят сиденье с крышкой.
Периодически промывают воронку теплой водой со щеткой. Запахи устраняет вентиляция и известь. На каждые 0,5 м3 заливают раствор (на 50 л воды 10 кг извести), который препятствует кислому брожению.
Очищают выгреб, как правило, насосом ассенизационной машины, для которой предусматривают подъезд к выгребу. При отсутствии спецмашины выгреб опорожняют черпаком на длинной ручке.
Волков В. А., Сантехника: как все устроено и как все починить: справочник. — М.: Астрель : ACT, 2006
