СМЕСИТЕЛИ С ЗОЛОТНИКОВЫМИ ПЕРЕКЛЮЧАТЕЛЯМИ «ВАННА—ДУШ»

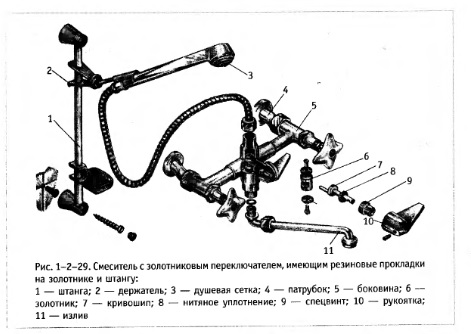

Эти смесители (рис. 1-2-29) по сравнению с ранее выпускавшимися имеют ряд новшеств. Кронштейн, на который надевали рукоятки душевой сетки, здесь заменен штангой с зажимом. Вот откуда в обозначении типа смесителя возникли буквы Шт. Металлическую штангу прикрепляют к стене. Зажим с душевой сеткой перемещают по штанге. Информация в отечественном журнале о таком смесителе со штангой зарубежного производства была дана приблизительно лет двадцать назад. Однако на фото смеситель почему-то показали «вверх ногами». Не повторите подобной ошибки в ванне вашего дома. Важно правильно надеть зажим и мыльницу на штангу и к трубопроводам так подсоединить смеситель, чтобы гибкий шланг обратить вверх. Причем не следует забывать, что как бы ни стоял смеситель, вверх или вниз переходником, гибкий шланг и излив всегда можно поменять местами, а рукоятку повернуть. Переключение струи воды с излива на гибкий шланг и обратно совершают поворотом рукоятки. Золотник, благодаря кривошипу, на котором закреплена рукоятка, перемещаем то вверх, то вниз. Прокладки на торцах золотника попеременно закрывают отверстия — окна для прохода воды в корпусе или переходнике. Со временем прокладки изнашиваются и продавливают кольцевые поверхности, к которым прокладки прижимаются поворотом рукоятки. Радиальные трещины иногда тоже разрушают прокладки, и они перестают намертво перекрывать окна. Вода начинает одновременно поступать в излив и душевую сетку. Состояние верхней прокладки золотника определить просто, когда отворачивают накидную гайку гибкого шланга и снимают его. Открутив винт, дефектную прокладку (рис. 1- 2-30а) еще возможно вытянуть крючком из проволоки. Но новая прокладка в отверстие корпуса не войдет, если она нормальной толщины в 2,5—3 мм.
Переключатель разбирают, начиная с переходника (рис. 1-2-306), предварительно отсоединив излив. Золотник (рис. 1-2-30в) вынимают после того, как снимут рукоятку, вывернут спецвинт и извлекут кривошип. Прокладки (рис. 1-2-30г) предпочтительно заменить на резиновые толщиной в 3—4 мм, обладающие средней твердостью. Сборка производится в обратном порядке. Сальник при этом можно дополнить нитяной прядью уплотнения так, чтобы последние витки резьбы корпуса со стороны входа оставить обнаженными (рис. 1- 2-30д). Это исключает повреждения резьбы, когда заворачивают спецвинт.
Гибкий шланг (рис. 1-2-31), согласно международным и отечественным стандартам, имеет резиновый предохранительный клапан. Этот клапан представляет собой резиновую прокладку с полукольцовой прорезью посредине. Внезапное выключение воды в водопроводной системе теперь не страшно. Возникшее разрежение в трубах не сможет втянуть загрязненную воду из ванны через гибкий шланг. Полукруглая торчащая часть клапана будет уложена в плоскость ее периферийной части обратной струей воды из ванны. Однако клапан оказывает и определенное сопротивление воде. Поэтому при малых давлениях воды в сети смеситель «усовершенствуют», удаляя клапан. Этот способ, кстати, годится и для газовой колонки проточного газового водонагревателя, когда ее устанавливают для нагрева воды. Чтобы убрать клапан, отворачивают накидную гай- ку у рукоятки душевой сетки или на границе с корпусом. Клапан вынимают и вместо него ставят нормальную прокладку с отверстием в середине. Затем накидную гайку заворачивают.
Большинство конструкций смесителей с золотниковым переключением «ванна—душ» отличают от вышеописанного худшие эксплуатационные данные. Эти смесители вместо прокладок на золотнике имеют резиновые кольца, натянутые на его боковую поверхность. Резиновыми кольцами оснащен и кривошип в местах контакта с корпусом. Стертость колец — малопреодолимая трудность для владельцев смесителя.

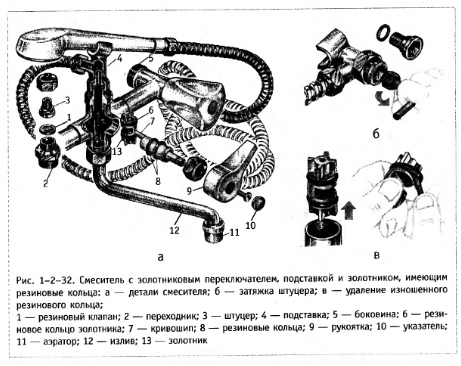

Одна из деталей смесителя (рис. 1-2-32а) с держателем душевой сетки непосредственно на корпусе, имеет левую резьбу (рис. 1-2- 326). Подходящий торцовый ключ или пластина позволяет отвернуть штуцер в сторону, противоположную общепринятой.
Золотник из корпуса извлекают, когда вода, несмотря на повороты переключателя, желает течь лишь в излив. Освобождая золотник, в первую очередь отсоединяют гибкий душ. Переходник с сидящими на нем деталями отворачивают во вторую очередь. Изъятие кривошипа после того, как вынут указатель, вывернут винт, снята рукоятка, откручена накидная гайка, составит третью очередь работ. Золотник из корпуса выталкивают через отверстие для кривошипа или снизу после того, как откручен излив.

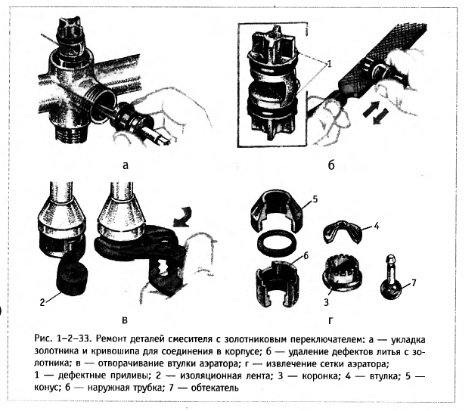

Резиновые кольца с золотника (рис. 1-2- 32в) снимают шилом или отверткой с узкой лопаткой. Новые резиновые кольца натягивают на золотник и смачивают их водой. Золотник тогда свободно войдет в корпус. Паз с литым углублением на золотнике при этом направляют в ту сторону, в какую введут палец кривошипа. Несоблюдение этого условия приведет к заеданию кривошипа в корпусе (рис. 1-2-33а) и невозможности действовать переключателем.
Два новых резиновых кольца золотника входят в комплект смесителя. Пройдут многие месяцы, прежде чем они понадобятся. Кольца часто теряют, а новые не продают. Временный выход — в подмотке тонкой медной проволоки под стертые кольца. Льняные нитки тоже пригодны для этого. Самодельные кольца, нарезанные из подходящей по диаметру резиновой трубки, обычно недолговечны.
Иногда сразу после монтажа нового смесителя появляются признаки стертости колец: вода одновременно поступает в гибкий шланг и излив. Повороты с усилием кривошипа за рукоятку не устраняют дефекта. Чтобы его обнаружить, разбирают переключатель, извлекают золотник и внимательно его осматривают. Если резиновые кольца целы, то тормозить движение золотника могут приливы, оставшиеся на нем после токарной обработки. Резиновые кольца стягивают. Затем прилив стачивают напильником (рис. 1-2-336). Течь из-под рукоятки кривошипа устраняют, закручивая накидную гайку. Когда это не дает результата, то к резиновому кольцу кривошипа применяют меры, рекомендованные для резиновых колец золотника. Набивка нитяного уплотнения (лен, пенька) в промежуток между резиновыми кольцами кривошипа временно прекратит течь.
Аэратор навинчен (рис. 1-2-32а) на выходную часть излива. Применение аэратора экономит расход воды при мытье рук, стирке «на весу» и т. п. Частицы песка, накипи, ржавчины нередко засоряют сетку аэратора. Втулка аэратора (рис. 1-2-ЗЗв,г) обычно имеет резьбу. Чтобы не повредить декоративное покрытие втулки, ее обертывают 1—2 слоями изоляционной ленты и отворачивают пассатижами. Принцип противотока применяют при промывке сетки и других деталей аэратора.

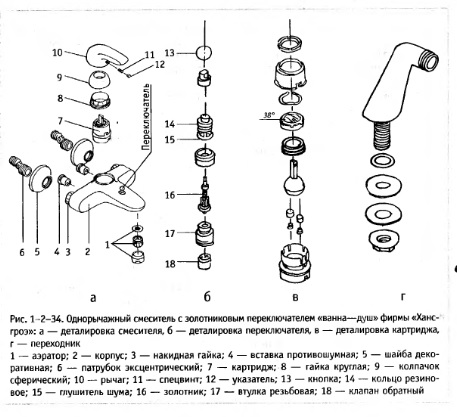

В смесителе с золотниковым переключателем иностранного производства (рис. 1-2-34), в отличие от отечественного, золотник помещен в картридж. В отечественном смесителе золотник расположен в отверстии, расточенном в корпусе. В целом иностранный смеситель усложнен по сравнению с отечественным.
Волков В. А., Сантехника: как все устроено и как все починить: справочник. — М.: Астрель : ACT, 2006
