ИССЛЕДОВАНИЕ ВСАСЫВАЮЩЕЙ СПОСОБНОСТИ НАСОСНОЙ УСТАНОВКИ

При проведении монтажных работ по установке основного насосно-силового оборудования на насосной станции СБК - Янгикадам Учкупрюкского района Ферганской области, были допущены некоторые отклонения от проекта, в результате чего появились трудности в запуске насосных агрегатов А40ГЦ-0,55/21-0. Для устранения появившихся недостатков было предложено увеличить всасывающую способность насосных агрегатов комбинированной всасывающей трубой диаметром 0 500 мм и 0 350 мм.

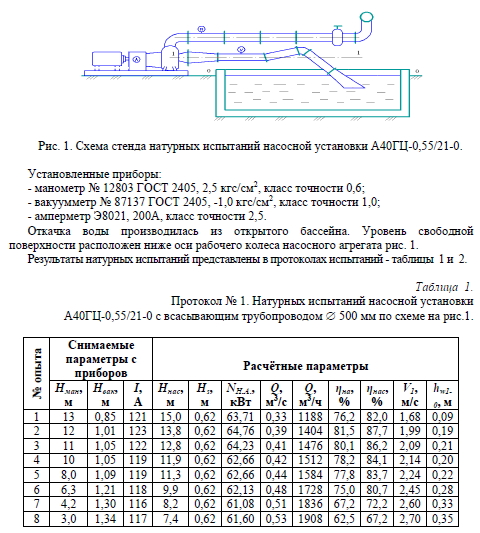

На рис. 1 представлена схема стенда натурных испытаний насосной установки А40ГЦ-0,55/21-0. Программа натурных испытаний имела цель - определение всасывающей способности насосной установки А40ГЦ-0,55/21-0, при создании условий колебания уровней нижнего бьефа насосной станции СБК - Янгикадам Учкупрюкского района Ферганской области и определение режимов работы сельхозмашины при комплектации, всасывающей трубой 0 350 мм.

В программу испытаний, в соответствии с ГОСТ 6134 - 87 [1,2], входило определение токовых характеристик при различных режимах работы сельхозмашины А40ГЦ-0,55/21-0, заводской номер № 172 агрегатированной электродвигателем мощностью NB = 75 кВт с числом оборотов вала n = 750 мин-1, коэффициент полезного действия п = 93 %, Cos ф = 0,8 и гидравлических параметров насоса.

Насос испытывался с всасывающим трубопроводом 0 500 мм и 0 350 мм.

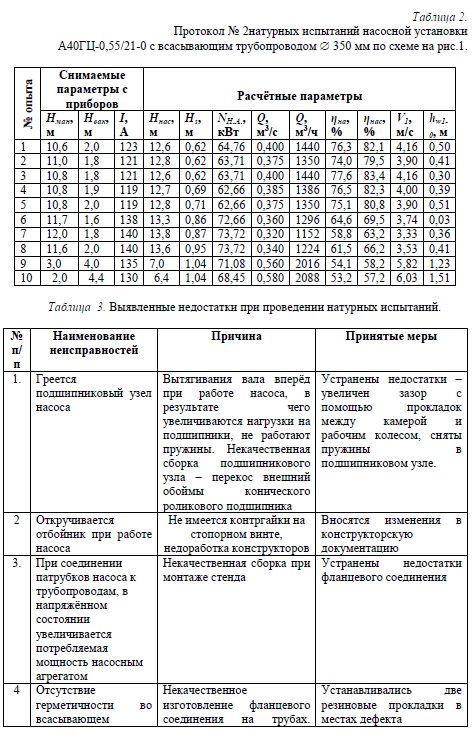

В процессе испытаний насосный агрегат показал стабильную работу при всех режимах:

Насосный агрегат насосной установки А40ГЦ-0,55/21-0 заводской номер № 172 соответствует требованиям, техническим условиям TSh 46.31-30:2006; подшипниковый узел насоса требует особого внимания, необходимо проверить регулируемый подшипниковый узел, запроектированный в 2008 г.; необходимо провести пересмотр комплектации трубопроводом насосной установки А40ГЦ-0,55/21-0; требуется отработка технологии сборки подшипникового узла и камеры рабочего колеса; работа насоса с всасывающим трубопроводом 0 350 мм возможна при номинальных режимах; наилучший вариант при установке труб 0 350 мм, является установка сифонной части трубопровода 0 350 мм, остальная часть всасывающего трубопровода 0 500 мм.

Сборник трудов Международной научно-технической конференции «Современное состояние и перспективы развития энергетики», в 2 томах. - Ташкент, ТашГТУ им. Беруни, 2011. Т1 - 246 с., Т2 - 241 с.

??????????
