ОПРЕДЕЛЕНИЕ НАПРЯЖЕНИЯ НА ЛИНИИ ЭЛЕКТРОПЕРЕДАЧ С УЧЕТОМ СОИЗМЕРИМОСТИ МОЩНОСТИ

Как известно, мощность электрооборудования технологических линий горнорудных комплексов различны в зависимости от технологического процесса В соответствии с технологическими требованиями запуск этих двигателей осуществляется последовательно. Поэтому при пуске мощных двигателей (дробилок, мельниц) происходит значительнее снижение напряжения в линии, в результате чего изменяется режим работающих двигателей. Ранее включенные двигатели окажутся под пониженным напряжением и могут останавливаться, что подтвердили проведенные эксперименты [1].

Кроме того, в комплексах вместе с силовыми потребителями от той же линии питаются осветительные приборы, аппаратура управления, которые весьма чувствительны к колебаниям напряжения. Поэтому рассмотрим устойчивость узла нагрузок комплекса.

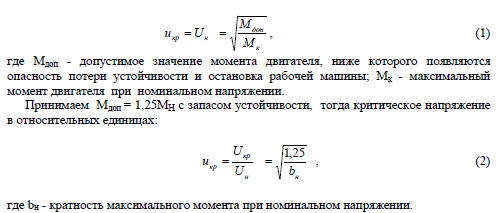

Статическую устойчивость узла нагрузок определим по значению критического напряжения по формуле:

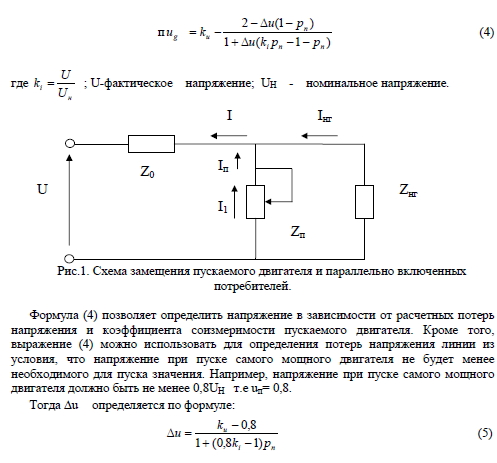

Из схемы замещения (рис.1) определим зависимость напряжения от расчетного напряжения питающей линии, коэффициента соизмеримости пускаемого двигателя. При этом учтем изменение тока как в пускаемом двигателе, так и в других двигателях, включенных ранее до момента пуска.

Напряжение на зажимах ранее включенных двигателей определим по формуле:


Выражение (5) позволяет определить расчетные потери напряжения, напряжения на шинах подстанции и коэффициента соизмеримости пускаемого двигателя.

Расчеты показали, что напряжение на зажимах включенных ранее двигателей при пуске двигателя дробилки должно быть не менее 0,84UH. Однако, это значение определяется при потере напряжения 5%, а по графику, полученному по формуле (2.1), этим потерям соответствует напряжение 0,8ин, что то же приемлемо по предъявленным условиям. Таким образом, условие устойчивости не нарушается, т.е. напряжение на зажимах, включенных ранее двигателей при пуске двигателя дробилки больше 0,8 UH .

Одним из эффективных средств уменьшения пускового тока двигателей является управляемый пуск. Применение регулируемых электроприводов в горных комплексах позволит осуществлять управляемый пуск АД, что обеспечит устойчивость работы ЭП и их систем управления.

Таким образом, в результате исследований установлено, что напряжение на зажимах включенных двигателей зависит от коэффициента соизмеримости мощности пускаемого двигателя. В среднем, коэффициент соизмеримости мощности РП в комплексах составляет от 0,05 до 0,8. Для обеспечения устойчивой работы ЭП и их систем управления в горных комплексах рекомендуется применять управляемый пуск двигателей с ограничением по пусковому току.

Сборник трудов Международной научно-технической конференции «Современное состояние и перспективы развития энергетики», в 2 томах. - Ташкент, ТашГТУ им. Беруни, 2011. Т1 - 246 с., Т2 - 241 с.

??????????
