СОСТАВЛЕНИЕ МАТЕРИАЛЬНОГО И ТЕПЛОВОГО БАЛАНСА ВЕНТИЛЯТОРНОЙ ГРАДИРНИ ИСПАРИТЕЛЬНОГО ТИПА
Обеспечение водой производственных нужд осуществляется от водооборотных систем водоснабжения с последующим их пополнением водой.
Системы оборотного водоснабжения запроектированы в виде отдельных циклов оборота воды для ряда технологических цехов и включают в себя основные сооружения водооборотного водоснабжения (насосные станции, градирни, сооружения очистки воды) и водопроводные сети.
Водооборотные системы предназначены для непрерывного снабжения охлаждённой водой всех производств, технологических цехов объединения. Техническая охлаждённая вода всех водооборотных систем ГКНС «Кукдумалак» является водой питьевого качества повторного использования. Потери воды из системы (испарение, капельный унос, продувка системы) восполняются речной водой питьевого качества, подаваемой насосными станциями. На водооборотных системах производства в качестве охлаждающего устройства принята вентиляторная градирня, которая обеспечивают наиболее глубокое и устойчивое охлаждение воды.
Промышленная вентиляторная градирня является охладителем испарительного типа, в которой в результате непосредственного контакта свободной поверхности воды с воздухом происходит испарительное охлаждение воды. В вентиляторных градирнях осуществляется принудительная подача воздуха с помощью отсасывающих вентиляторов.
Отработанная теплая вода из технологических цехов с температурой 33-40 °С поступает под остаточным давлением на водораспределительное устройство градирен с верхним приводом по трубопроводам, замкнутым на территории градирен. Далее вода по трубопроводу поступает в распределительный стакан, откуда по восьми центральным водораспределительным трубам - на периферийные участки. В отверстия труб периферийных участков вставлены сопла тангенциального типа, предназначенные для разбрызгивания воды. Для определения эффективности работы градирен необходимо составить материальные и тепловые балансы.

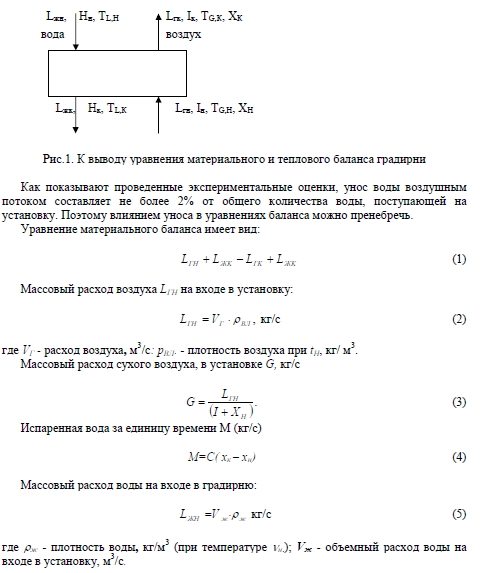

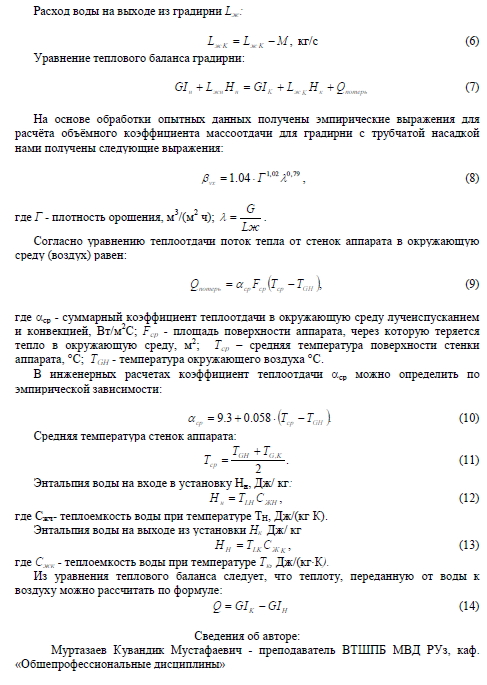

Пусть через градирню проходит V, м3/с воздуха, причём температура его меняется от Т до Тж, влагосодержание от хн до хк кг/кг, а теплосодержание (энтальпия) от- IH до 1К Дж/кг. Количество подаваемой воды (объёмный расход) V м3/с. Начальная температура воды Т, конечная температура воды Т (рис.1).
