ТЕПЛОВИЗИОННОЕ ОБСЛЕДОВАНИЕ ЗДАНИЯ ШКОЛЫ №5 КОНЛИКУЛЬСКОГО РАЙОНА

Главной причиной недостаточно высокого качества строительства является отсутствие эффективных средств технического контроля за утечками тепловой энергии через строительные конструкции, при помощи которых можно было бы дать оперативную оценку теплотехнического состояния ограждающих конструкций, в особенности стыковых элементов.

Тепловизионный контроль качества ограждающих конструкций является именно таким инструментом, который позволит навести порядок на строительных площадках, повысит ответственность строителей за качество выполняемых работ, обеспечит информацией разработчиков и производителей строительных конструкций по совершенствованию конструкции самих панелей и стыковых элементов.

В данной работе представлены результаты тепловизионного обследования здания школы №5 Конликульского района, выполненного в рамках проекта ПРООН - ГЭФ «Повышение энергоэффективности объектов социально-бытового назначения в Узбекистане».

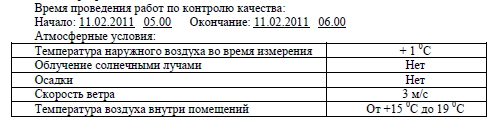

Здание школы - кирпичное, одноэтажное. Отопительная система функционирует. Термограмму всей главной части здания получить не удалось из-за лиственных насаждений перед зданием. В связи с этим термографическая съемка проводилась по отдельным местам здания школы. Места съемок были выбраны с учетом ожидаемых потерь тепла через наружные ограждения. Обработка термограмм проводилась с помощью программы IRISYS 4000 series.




Маркеры представляют собой круги и линии. Маркеры обозначены для каждой термограммы индивидуально для более простого их восприятия и обозначения на них ссылок. На большей части термограмм показаны самая горячая и центральная точки, на которых основана шкала измерений.

Далее представлены термограммы наружного фасада и некоторые зоны повышенных теплопотерь, соответствующие данному фасаду.

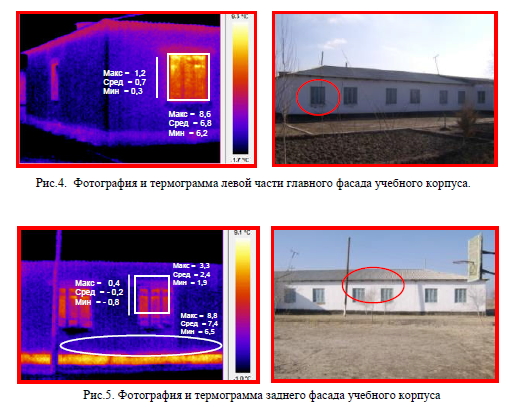

На термограмме показаны окна левой части главного фасада. Максимальные потери тепловой энергии с температурой 7,6 °С идут из прощелин рам и форточек при средней температуре поверхности стен равной - 0,6 °С.

Разница между средними температурами между стеной и окном составляет 6,0-6,2 °С. Площадь окна с такой разницей температур дает относительные большие теплопотери.

Средняя температура на маркерах в виде вертикальной линии равна 0,7 °C. Наибольшие потери тепла (8,6°C) через оконные прощелины.


Разница между средними температурами стен и окон незначительна и составляет 2,6 °С. Это объясняется тем, что на окнах имеются целлофановые пленки, которые частично предотвращают потери тепла. Наибольшие потери тепла осуществляются через цокольную часть здания 7,4, при средней температуре на стене - 0,2.

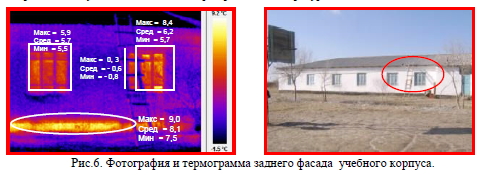

На фотографии и термограмме показаны окна заднего фасада. В этой части здания также как и у заднего фасада наибольшие потери тепла через цокольную часть здания. Также имеются потери через окна.

В результате термографической съемки фасадов зданий школы №5 установлено:

1) Наружные фасады имеют несколько зон с повышенными тепловыми потерями: средняя температура стен здания = - 0,2. Это объясняется наличием ветра (3 м/с). Согласно пункту 2 «Погрешности при инфракрасном контроле» ВСН 43-96:

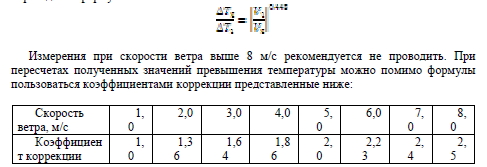

Если ИК-контроль осуществляется на открытом воздухе, необходимо принимать во внимание возможность охлаждения ветром контролируемого объекта. Так, превышение температуры, измеренное при скорости ветра 5 м/с, будет примерно в два раза ниже, нежели измеренное при скорости ветра 1 м/с. В диапазоне скоростей 1-7 м/с справедлива формула:


Также стены здания не успели нагреться после ночного холода. Зоны повышенных теплопотерь выделены маркерами и температура в этих участках изменяется от +4,1 до +9,2 °С. Температурный перепад в некоторых местах более 9 °С относительно средней температуры стен.

2) Основными участками теплопотерь являются: оконные рамы, окна с поврежденным остеклением. Повышенная воздухопроницаемость через конструкции светопрозрачных ограждений обусловлена следующими причинами:

• разрегулированы створки (недостаточное прижатие уплотнителей);

• уплотнитель поврежден, либо некачественный;

• оконные рамы с дефектами, имеются трещины, состояние ограждающих конструкций здания находится в удовлетворительном состоянии.

Для уменьшения тепловых потерь с инфильтрацией рекомендуется заменить все поврежденные стеклопакеты на новые. Также необходимо заделать стыки между оконными блоками и наружной стеной, в местах тепловых аномалий полимерным утеплителем, отрегулировать створки в окне, проверить качество уплотнителей и по необходимости их заменить.
