УПРАВЛЕНИЕ УСТРОЙСТВАМИ ЗАЩИТЫ И АВТОМАТИКИ ИСТОЧНИКОВ РЕАКТИВНОЙ МОЩНОСТИ И ЭНЕРГИИ

Современные электроэнергетические системы можно условно рассматривать как органическое единство мощного сильноточного и высоковольтного электроэнергетического оборудования, объединенного понятием «первичная система». В настоящее время возможности дальнейшего развития первичных систем экстенсивным путем - увеличением массы и габаритов оборудования, а также созданием запасов в нем - практически исчерпаны. В обеспечении экономичной, надежной и качественной работы первичных систем все большее значение приобретают так называемые вторичные системы электроэнергетики - измерения, контроля, управления, регулирования и защиты [1].

Будучи сравнительно недорогими, они позволяют не только избежать значительных затрат, необходимых для создания запасов в основном дорогостоящем оборудовании первичных систем, но и решить многие качественно новые задачи эффективного использования энергетических ресурсов и электротехнических устройств [2].

Первичная и вторичная системы взаимосвязаны трактами получения, обработки и передачи информации, построенными на основе устройств измерения, контроля, управления, регулирования и защиты - измерительных преобразователей электрических величин. Необходимость преобразования тока и напряжения в различных отраслях народного хозяйства возникает при контроле и управлении режимов работы энергоустановок - генераторов, трансформаторов и выпрямительных устройств подстанций, линий электропередач, потребителей, электродвигателей, испытании электротехнического оборудования и аппаратов, источников реактивной мощности и энергии (косинусные конденсаторные установки и др.); учете вырабатываемой и потребляемой электрической энергии [3].

При эксплуатации электроустановок должны осуществляться следующие мероприятия, снижающие потребление активной и реактивной мощности: определение режима технологического процесса, ведущее к снижению потребления активной и реактивной нагрузки в режиме наибольшей активной нагрузки энергосистемы; снижение холостого хода асинхронных двигателей, сварочных трансформаторов и других электроустановок путем внедрения ограничителей холостого хода; замена или отключение на период малых нагрузок трансформаторов, загружаемых менее чем на 30% номинальной мощности, если это допускается по условиям режима работы сети и электроустановок; замена загружаемых менее чем на 60% асинхронных двигателей двигателями меньшей мощности при условии технико-экономического обоснования и наличии практической возможности такой замены; замена асинхронных двигателей синхронными, исходя из допустимого режима работы электропривода в случаях, если асинхронные двигатели подлежат демонтажу вследствие износа, изменения технологического процесса или необходимости их использования в других установках, не нуждающихся в компенсации реактивных нагрузок, а также в случаях, если замена обоснована технико-экономическим расчетом.

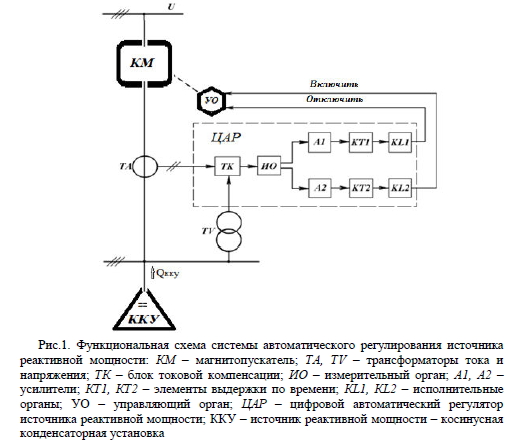

На рис.1. представлена функциональная схема автоматического регулирования источника реактивной мощности на основе напряжения и тока энергетической установки [4].


Принцип регулирования величиной реактивной мощности и энергии на основе представленной функциональной схемы заключается в изменении состояния якоря электромагнита магнитного пускателя КМ путем регулирования тока на её обмотке. Напряжение U, регулируемое на основе источника реактивной мощности Qкку - косинусной конденсаторной установки (ККУ), подается на цифровой автоматический регулятор (ЦАР) через трансформатор напряжения W. С трансформатора W напряжение поступает блок токовой компенсации ТК. Благодаря токовой компенсации обеспечивается так называемое «встречное регулирование», необходимое для поддержания напряжения на шинах у потребителя электрической энергии. Блок токовой компенсации ТК, подключенный к трансформатору тока ТА, учитывает падение напряжения в линии, питающей потребителя. Напряжение с учетом токовой компенсации подается на измерительный орган ИО, который в зависимости от результатов измерений направляет информацию на усилитель А1 в тракт «Прибавить» или А2 в тракт «Убавить». С помощью элементов КТ1 и КТ2 создается выдержка времени на срабатывание, обеспечивающая отстройку контролируемого напряжения от кратковременных бросков. Далее сигнал поступает на исполнительный орган КИ и KL2 и на управляющий орган - обмотку электромагнита магнитного пускателя (КМ), который управляет силовой цепью источника реактивной мощности ККУ.

Сборник трудов Международной научно-технической конференции «Современное состояние и перспективы развития энергетики», в 2 томах. - Ташкент, ТашГТУ им. Беруни, 2011. Т1 - 246 с., Т2 - 241 с.

??????????
