Анкеровка напрягаемой арматуры

В преднапряженных балках для обеспечения надежной передачи усилий с арматуры на бетон на концах арматурных элементов часто устанавливают специальные анкерные устройства. При этом концы балки должны быть усилены установкой дополнительной поперечной или косвенной арматуры (например, сварные сетки, охватывающие все продольные стержни арматуры, хомуты с шагом 50.. 100 мм) на длине участка не менее 200 мм при арматуре без анкеров, а при наличии анкерных устройств — на участке, равном двум длинам этих устройств. Анкеры являются обязательными у концов арматуры, натягиваемой на бетон, а также у арматуры, натягиваемой на упоры при недостаточном ее сцеплении с бетоном (гладкая проволока, многопрядные канаты); при этом анкерные устройства должны обеспечивать надежную заделку арматуры в бетоне.

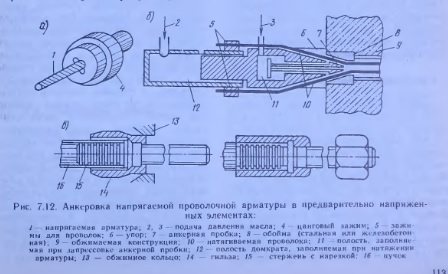

Применяются также технологические анкеры для закрепления напрягаемой арматуры на упорах стендов и силовых форм. Для натяжения и закрепления на упорах арматурных стержней применяют приваренные коротыши и шайбы, нарезку накатом без ослабления сечения; высаженные головки различной формы и т. п. (см. рис. 7.10); употребляют специальные цанговые захваты — для стержневой и канатной арматуры (рис. 7.12, а), а также петли и коротыши — для высокопрочной гладкой проволочной арматуры. При натяжении арматуры на бетон используют заводские гильзовые анкеры для арматурных пучков (рис. 7.12, б); при протяжке через обжимное кольцо материал гильзы достигает предела текучести и запрессовывает проволоки пучка; анкер после натяжения арматуры закрепляют гайкой концевого стержня, затягиваемой до упора в бетонную поверхность. Арматурный пучок можно закреплять и стальной конической пробкой с помощью домкрата двойного действия (рис. 7.12, в). Такой домкрат, упираясь в бетонную поверхность, вначале натягивает арматурный пучок, а затем вторым поршнем запрессовывает пробку, заанкеривая растянутую арматуру.

Зайцев Ю. В., Строительные конструкции заводского изготовления: Учеб. для вузов по спец. «Пр-во строит. изделий и конструкций». — М., 1987
