Безбалочные перекрытия

Безбалочные перекрытия применяют в основном в зданиях с большими равномерно распределенными нагрузками (более 6 кПа), когда к тому же желательно иметь гладкую поверхность потолка (многоэтажные склады, холодильники, мясокомбинаты), что позволяет более эффективно использовать объем помещения.

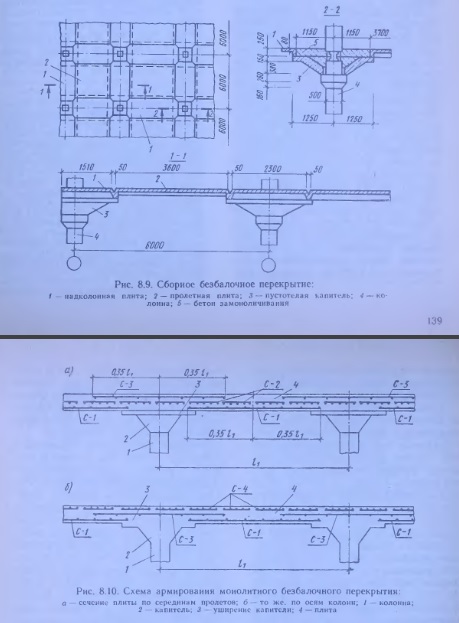

Сборные безбалочные перекрытия включают в себя три основных элемента: капитель, межколонную плиту, центральную плиту. Капитель опирается на уширения колонны, межколонная плита — на капитель, центральная плита — на межколонные панели (рис. 8.9). Перекрытие работает так же, как и ребристое перекрытие с плитами, опертыми по контуру, причем межколонные панели играют роль широких балок. Панели могут быть снабжены ребрами или выполняться пустотными, капители — полыми нли сплошными.

Расчет центральной плиты ведут по методу предельного равновесия с учетом частичного закрепления в опорном контуре, а межколонные панели рассчитывают как неразрезные балки по выравненным моментам. Необходимо также рассчитать на монтажную нагрузку стенку капители как консоль.

Расчетный пролет межколонных па нелей равен увеличенному на 5 расстоянию в свету между капителями. Капители рассчитывают на нагрузку от опорных реакций и моментов подколонных плит. Расчетная арматура устанавливается по верху капители, а ее стенки армируются конструктивно.

Иногда применяют монолитные безбалочные перекрытия, представляющие собой сплошную плиту, опирающуюся через капители на колонны (по наружному контуру иногда принимают опирание на стены). Наличие капителей создает достаточную жесткость сопряжения плиты с колонной, обеспечивает прочность плиты на продавливание по периметру капители, уменьшает расчетный пролет плиты и более равномерно распределяет моменты по ширине плиты. Сетка колонн принимается прямоугольной или квадратной, причем наиболее рациональной оказывается сетка 6х6 м. Толщина плиты принимается равной 1/32... 1/35 от большего пролета. Расчет монолитного безбалочного перекрытия выполняют: а) на продавливание плиты сосредоточенной нагрузкой 1...1,5 кН на площадке и на продавливание плиты по периметру капители; б) по методу предельного равновесия в предположении двух схем излома, соответствующих полосовой нагрузке (через пролет) и сплошной нагрузке (по всей площади перекрытия). Схема армирования перекрытия принимается исходя из указанных схем излома. Узкие сетки с продольной рабочей арматурой укладывают в два слоя по двум направлениям (рис. 8.10, а, б), а капители колонн армируют, как правило, конструктивно.

Контрольные вопросы. 1. Какова классификация плоских перекрытий? 2. Каков принцип устройства сборного балочного перекрытия? 3. Каковы основные типы панелей в сборном балочном перекрытии? 4. Каков принцип расчета сборных и монолитных перекрытий с учетом перераспределения усилий? 5. Каков принцип работы монолитного ребристого перекрытия с балочными плитами? 6. Как рассчитывается плита и второстепенная балка монолитного ребристого перекрытия? 7. Каков принцип работы монолитного ребристого перекрытия с плитами, опертыми по контуру? 8. Когда применяются безбалочные перекрытия? 9. Какова схема армирования монолитного безбалочного перекрытия?
