Элементы с косвенной арматурой при слученных эксцентрицитетах приложения нагрузки

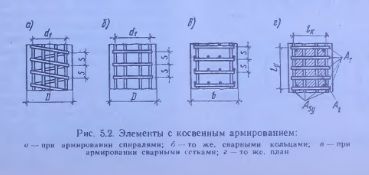

Конструктивные особенности. Когда размеры поперечного сечения колонны ограничены, а нагрузки велики, применяют колонны с косвенным (спиральным и кольцевым) армированием (рис. 5.2). Армирование этого вида назыгают косвенным, так как оно продольной силы непосредственно не воспринимает, но, препятствуя поперечному расширению бетона, обжимает его, создает для него эффект «обоймы» и таким косвенным путем повышает несущую способность бетона. Косвенное армирование наиболее эффективно в колоннах малой гибкости. Кольца (спирали) должны охватывать всю продольную арматуру; они изготовляются из арматуры классов A-I, A-II, A-III диаметром до 14 мм или класса Вр-I.

Разновидностью косвенного армирования является сетчатое. Сетки для косвенного армирования (рис. 5.2. в, г) выполняются из тех же видов арматуры, что и спирали. Ячейки сетки должны иметь размеры в пределах 45... 100 мм.

Косвенное сетчатое армирование часто применяют для местного усиления концевых участков сжатых элементов заводского изготовления (например, под центрирующими прокладками, вызывающими местную концентрацию напряжений в колоннах), при этом длина зоны усиления должна быть не менее 20 d (в случае продольной арматуры периодического профиля — не менее 10 d). Продольная арматура (диаметр d) должна проходить внутри контура сеток, а число последних должно быть не менее четырех.

Зайцев Ю. В., Строительные конструкции заводского изготовления: Учеб. для вузов по спец. «Пр-во строит. изделий и конструкций». — М., 1987

??????????
