Классификация стальных форм

Основным нормативным документом при проектировании форм служит «Руководство по расчету и проектированию стальных форм». М.: Стройиздат, 1970. В основу главы положены разработки НИИЖБа, отраженные в этом Руководстве.

В общем случае форма состоит из основного силового элемента — поддона и ограждающих элементов — бортов и вкладышей. Поддоны подразделяются на плоские, в которых несущие балки расположены под изделием, и с несущими балками в пределах высоты изделия, где несущие балки размещаются или в габарите изделия (формы для ребристых изделий), или вне изделия (формы для плоских и линейных изделий). Элементы формы соединяются с помощью различных устройств, обеспечивающих быструю сборку и разборку ее. Помимо эгого форма оснащается деталями и устройствами для ее транспортирования, закрепления предварительно напряженной арматуры, фиксации формы на рабочих постах и т.п.

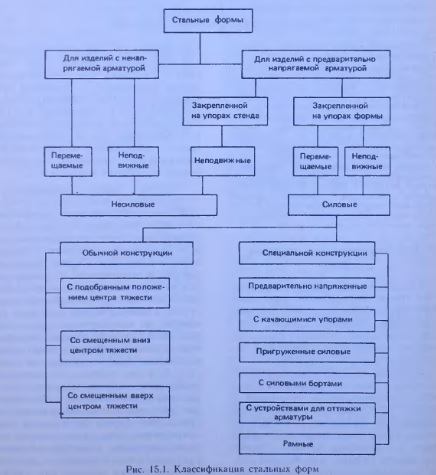

Стальные формы подразделяются на неразборные, частично разборные и разборные. Неразборная форма выполняется как один конструктивный элемент; в частично и полностью разборной формах различают поддон, борта и вкладыши. Формы классифицируют в зависимости от армирования изготовляемых в них изделий (напрягаемой или ненапрягаемой арматурой) и способа (места) фиксации арматуры в напряженном состоянии (рис. 15.1). Формой с обычной конструктивной схемой (обычного типа) называется конструкция, которая не имеет устройств для снижения ее деформативности от силы натяжения арматуры; она прогибается от приложения как поперечных, так и продольных нагрузок. Все формы для изделий с ненапрягаемой арматурой относятся к этому типу форм. При обычной конструктивной схеме уменьшение деформаций достигается полным или частичным совмещением центральной плоскости с осью напрягаемой арматуры. Центральной называется горизонтальная плоскость, проходящая через центры тяжести поперечных сечений формы. В симметричной форме она совпадает с главной центральной плоскостью сечения.

В формах специальной конструкции момент от внецентренного приложения силы натяжения арматуры устраняется различными конструктивными приемами: постановкой внизу напряженных тяг, использованием системы с качающимися упорами, пригружением неподвижной формы (заливкой части сечения бетонной смесью или постановкой сбоку или снизу бетонных блоков), передачей на борта всей или части продольной нагрузки.

В форме специальной конструкции обеспечивается преобразование приложенных воздействий, поэтому расчетная схема получается более сложной. В зависимости от отношения размеров в плане формы подразделяются на узкие, рассматриваемые по балочной схеме, и на широкие, рассматриваемые как пластина. Осьовное количество форм относится к узким. Применяются также формы рамного типа, обычно предназначенные для изготовления предварительно напряженных решетчатых конструкций — ферм, решетчатых балок и т. п. Форма такого типа повторяет очертание изделия, и ее расчет выполняется как статически неопределимой системы. Особую разновидность составляют формы с низким поддоном. Так называется поддон с небольшой высотой в пределах габарита изделия; пониженная часть поддона выполняется из одного листа или из листа, подкрепленного прокатной сталью (уголками или швеллерами мелкого сортамента).
