Конструктивная схема многоэтажных каркасно-панельных и бескаркасных зданий

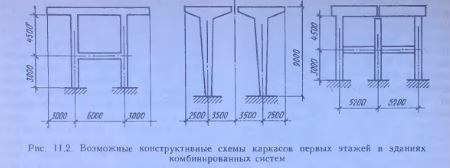

В жилых зданиях широко распространены каркасно-панельные, бескаркасные (панельные), а также комбинированные системы. Все нагрузки в каркасно-панельных зданиях воспринимаются каркасом. В панельных зданиях горизонтальные и вертикальные нагрузки передаются на систему поперечных и продольных стен. В комбинированных системах, как правило, перЕые этажи — каркасные из сборных однопролетных рам с двумя консолями или разрезных двухпролетных рам (рис. 11.2), а остальные — панельные. Эти здания удобны тем, что пространство под ними можно использовать для проезда автомашин, размещения торговых или других предприятий.

При устройстве в таких зданиях на первом этаже помещений с большим пролетом рамы размещают с шагом 6 и 6,4 м. В этом случае перекрытие выполняют из ребристых панелей, опирающихся на ригели рам и продольные балки в плоскости наружных стен. Ригели могут размещаться и в продольном направлении с опиранием на них поперечных балок, расположенных под каждой поперечной стеной, что позволяет облегчить панели перекрытия. Каркас с более частыми опорами под каждой попз- речной стеной позволяет упростить конструкцию перекрытия над первым этажом и применить типовые панели.

Бескаркасные многоэтажные здания в качестве основных несущих конструкций имеют вертикальные диафрагмы (панели внутренних несущих стен) и междуэтажные перекрытия. Панели наружных стен обычно навешивают на торцы несущих внутренних панелей. Здание может собираться из плоских панелей (панельное здание) или из железобетонных объемных блоков размерами на комнату или на квартиру, изготовленных на заводе с полной внутренней отделкой (см. ниже). Бескаркасные решения применяют при строительстве многоэтажных жилых домов, гостиниц и других зданий с часто расположенными перегородками (рис. 11.3). В СССР такие здания высотой 9...17 этажей выполняются из сборных конструкций заводского изготовления. Для 9-этажных жилых зданий наиболее экономичными по расходу стали, цемента, бетона, а также по трудоемкости являются круппопа нельные дома с поперечными несущими стенами. Сопоставление конструктивных решений крупноблочных, каркасно-панельных или крупнопанельных жилых зданий в 16 и 17 этажей также показывает, что наиболее экономичны — крупнопанельные. При этом расход материалов на панельные и каркасные здания примерно одинаков, а трудоемкость монтажа первых почти в полтора раза меньше.

При частом (3.6 м) размещении поперечных стен такие здания с поперечными несущими стенами обладают большой пространственной жесткостью и возводятся высотой до 25 этажей. В зданиях высотой 25...27 этажей дальнейшего повышения пространственной жесткости достигают размещением поперечных стен на всю ширину здания, выполняемых в виде сборно-монолитных диафрагм из спаренных панелей заводского изготовления, между которыми на месте строительства укладывается монолитный бетон.
