Нормативные и расчетные сопротивления материалов

В расчете по методу предельных состояний надежность конструкции обеспечивается за счет учета возможных отклонений как действительных нагрузок, так и характеристик материалов от среднестатистических значений в неблагоприятную сторону. Значения усилий Q, так же как и несущей способности Ф, зависят от изменчивости указанных факторов и статистически подчиняются закону нормального (гауссового) распределения (рис. 3.4). Выполнение условия (3.1) должно гарантировать несущую способность конструкций с уровнем надежности не менее 99,7 %. Таким образом, нормативные сопротивления материалов наряду с нормативными нагрузками являются определяющими величинами в расчете по методу предельных состояний.

Нормативное сопротивление Rn это установленное нормами предельное значение напряжений в материале. Оно служит основной характеристикой сопротивления материалов силовым воздействиям и обычно равно контрольной характеристике в соответствии с ГОСТами на материалы. Нормами установлены и другие нормативные характеристики материалов (плотность, модуль упругости, коэффициенты трения, сцепления ползучести. усадки и др.).

Нормативное сопротивление бетона принимают в виде двух величин: временное сопротивление призм осевому сжатию (нормативная призменная прочность) и временное сопротивление осевому растяжению

Нормативные сопротивления бетона (с округлением) в зависимости от класса бетона по прочности на сжатие даны в табл. 3.3. Величину R определяют различными способами в зависимости от того, как контролируется прочность бетона. В тех случаях, когда прочность бетона на растяжение не контролируется, принимают косвенным путем - в зависимости от класса бетона по прочности на сжатие согласно табл. 3.3. Если же осуществляют непосредственный контроль класса бетона по прочности на осевое растяжение, то нормативное сопротивление бетона осевому растяжению принимают равным его гарантированной прочности (классу) на осовое растяжение.

Нормативные сопротивления арматуры с учетом разброса прочности принимают равными наименьшему (с вероятностью 0,95) контролируемому значению предела текучести физического или же условного. Исключение составляет обыкновенная (не высокопрочная) арматурная проволока класса В-II, для которой нормативное сопротивление R принимают равным наименьшему (с вероятностью 0,95) контролируемому значению напряжения, соответствующему 75% от временного сопротивления разрыву. Нормативные сопротивления арматуры приведены в табл. 3.4.

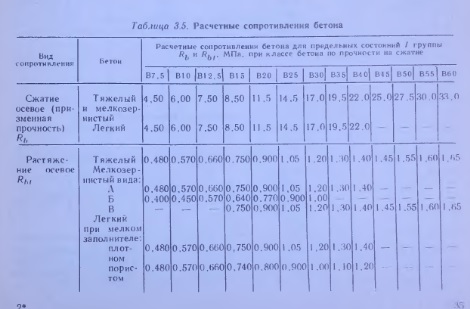

Расчетные сопротивления — результат деления нормативных сопротивлений на коэффициенты надежности: по бетону при сжатии (растяжении) или по арматуре. Назначая эти коэффициенты, учитывают не только разброс значений прочности, но и другие факторы, влияющие на надежность конструкции, которые с трудом поддаются статистическому определению. Расчетные сопротивления бетона классов В50 ..В60 дополнительно умножают на коэффициенты, равные 0,90...0,95, учитывающие особенность высокопрочного бетона - его пониженную ползучесть. В табл. 3.5 приведены расчетные сопротивления тяжелого бетона, полученные подобным способом (с округлением).

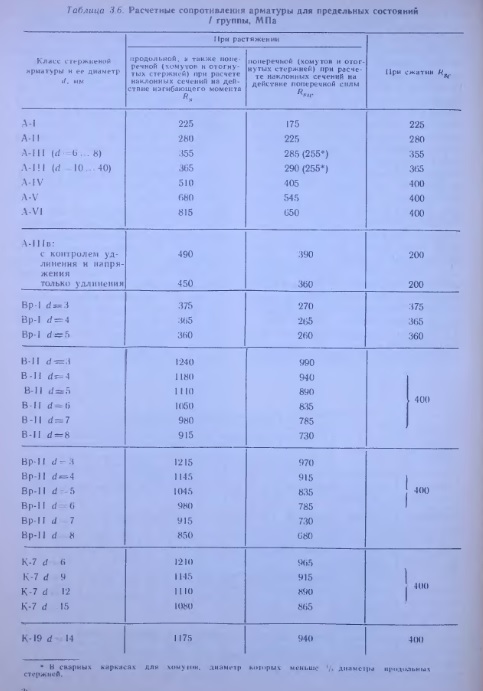

В зависимости от класса арматуры принимают коэффициенты надежности по арматуре V, 1,05..1,20. Расчетные сопротивления арматуры R растяжению даны в табл. 3.6. При сжатии расчетные сопротивления арматуры в расчете но I группе предельных состояний (кроме класса А-IIIв) принимают равными расчетным сопротивлениям арматуры R при растяжении, но не более 400 МПа.

Зайцев Ю. В., Строительные конструкции заводского изготовления: Учеб. для вузов по спец. «Пр-во строит. изделий и конструкций». — М., 1987
