Обеспечение проектного положения арматуры

Большое значение для достижения требуемой прочности, жесткости, трещиностойкости и долговечности железобетонных конструкций заводского изготовления имеет обеспечение проектной величины защитного слоя бетона, определяющего положение арматуры в сечении. При слишком малой толщине защитного слоя может нарушиться сцепление арматуры с бетоном, не будет обеспечена достаточная защита арматуры от коррозии и от действия высоких температур. С другой стороны, при слишком большой толщине защитного слоя уменьшается плечо внутренней пары сил (растянутая арматура — сжатый бетон), что может снизить прочность, жесткость и трещиностойкость конструкции.

Для продольной рабочей арматуры (ненапрягаемой и напрягаемой с натяжением на упоры) толщина защитного слоя должна быть не менее диаметра стержня (каната) и не менее: 10 мм — в плитах и стенках толщиной до 100 мм включительно; 15 мм — в плитах и стенках толщиной более 100 мм, в балках и ребрах высотой до 250 мм; 20 мм — в балках и ребрах высотой 250 мм и более, а также в колоннах; 30 мм — в фундаментных балках и сборных фундаментах (в монолитных фундаментах 35...70 мм). Для поперечной и монтажной арматуры защитный слой при высоте элемента до 250 мм должен составлять не менее 10 мм, при высоте 250 мм и более — не менее 15 мм;ивтоже время быть не менее диаметра этой арматуры.

Железобетонные конструкции, подверженные воздействию высоких температур или агрессивной среды, должны иметь увеличенный защитный слой бетона (принимается по специальным нормативным документам).

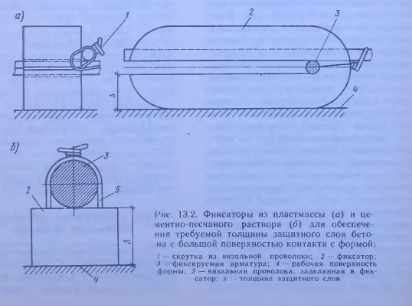

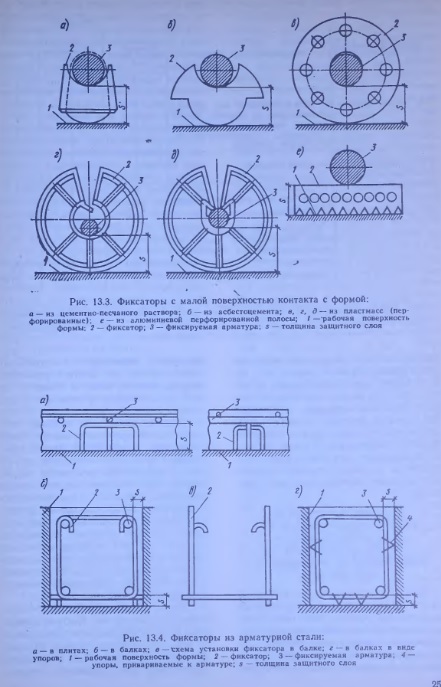

При заводском производстве железобетонных изделий применяют специальные фиксаторы, позволяющие обеспечить получение требуемой толщины защитного слоя бетона. Как правило, эти фиксаторы рассчитаны на одноразовое использование и после бетонирования остаются в теле изделия. Фиксаторы могут иметь различную площадь контактов с формой (опалубкой) и выполняться из различных материалов: цементно-песчаного раствора, асбестоцемента, пластмасс или алюминия (рис. 13.2; 13.3); арматурной стали (рис. 13.4).

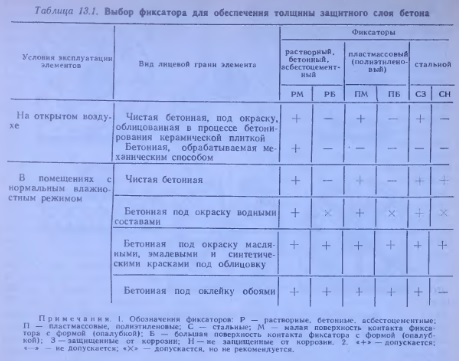

Вид фиксатора для обеспечения толщины защитного слоя бетона у лицевых граней элементов выбирают согласно рекомендациям, приведенным в табл. 13.1. Запрещается применение в качестве подкладок обрезков арматурных стержней, полос и т. п. В условиях агрессивной среды не допускается установка в растянутой зоне бетона пластмассовых подкладок под стержни рабочей арматуры или вплотную к ним под стержни распределительной арматуры. В таких изделиях применяют преимущественно подкладки из плотного цементно-песчаного раствора, бетона или асбестоцемента.

Зайцев Ю. В., Строительные конструкции заводского изготовления: Учеб. для вузов по спец. «Пр-во строит. изделий и конструкций». — М., 1987

??????????
