Принципы решения стыков элементов сборных конструкций одноэтажных зданий

При проектировании и возведении сборных конструкций значительную роль играют стыки элементов.

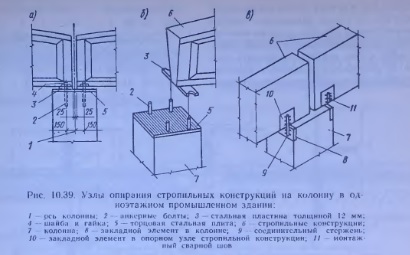

В одноэтажных производственных зданиях одним из важнейших является узел опирания стропильных конструкций (ригелей) на колонну. Этот стык обычно выполняют шарнирным, устраивая анкерные болты и приваривая стальной опорный лист ригеля к закладной детали колонны (рис. 10.39, а, б). За последние годы разработан новый узел сопряжения, обеспечивающий снижение расхода металла (рис. 10,39, в). Стропильная конструкция и колонна при этом соединяются с помощью вертикального стержня, привариваемого к закладным деталям по граням колонны и стропильной конструкции Для усиления нижней грани стропильной конструкции в месте ее опирания на колонну применяют закладную деталь уголковой формы.

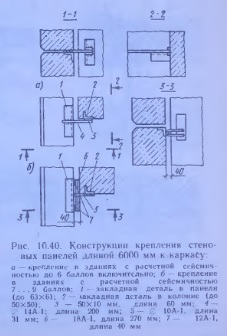

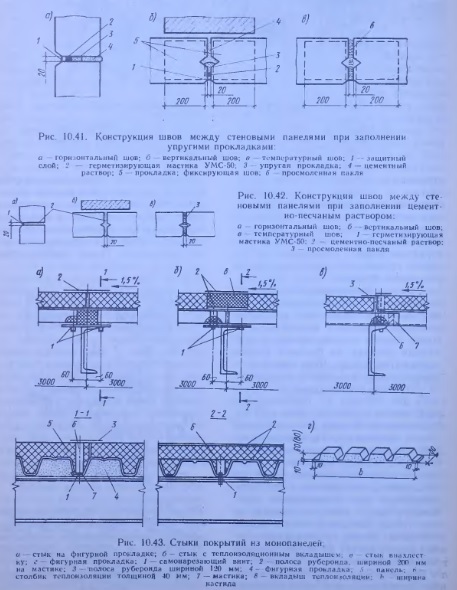

Важным элементом в конструкции одноэтажных производственных зданий является также узел крепления стеновых панелей к колоннам. Стеновые панели обычно крепят к закладным деталям на боковых гранях колонн (рис. 10.40). Швы смежду стеновыми панелями обычно заполняются упругими прокладками из пороизола или гернита на герметизирующей мастике УМС-50 (рис. 10.41). Горизонтальные швы в самонесущих стенах заполняются цементно-песчаным раствором. В виде исключения (при отсутствии герметика) допускается цементно-песчаным раствором заполнять швы навесных стен и вертикальные швы самонесущих стен. Конструкция швов показана на рис. 10.42. Толщина швов обычно составляет 20 мм, кроме горизонтальных швов в стенах из железобетонных панелей, где она равна 15 мм.

Рассмотрим теперь конструктивные решения стыков легких панелей покрытий и стен. При использовании панелей повышенной заводской готовности типа «монопанель» поперечные стыки между панелями в покрытии герметизируют прокладками из пористой резины или эластичного пенополиуретана. После закрепления панелей к каркасу самонарезающими болтами на стыки наклеивают полосы из рубероида РМ-350, а затем приступают к кровельным работам — наклейке слоев водоизоляционного ковра и устройству защитного слоя из гравия. Различные варианты стыков «монопанелей» представлены на рис. 10.43.

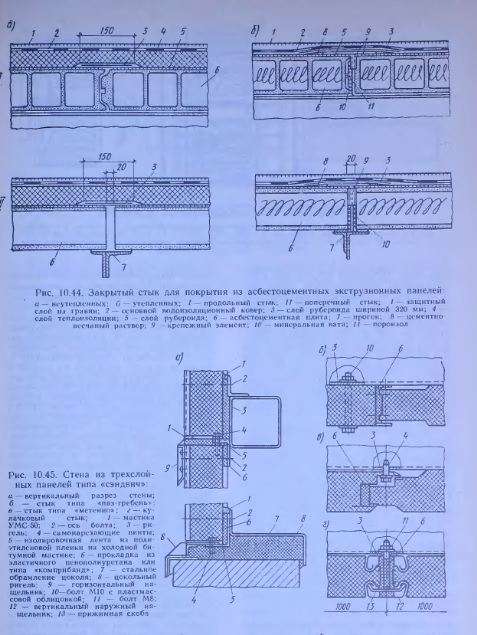

Стыки (продольный и поперечный) в легком покрытии из экструзионных асбестоцементных панелей показаны на рис. 10.44.

Вертикальный стык панелей типа «сэндвич» разработан в двух вариантах (рис. 10.45). В первом варианте панели стыкуют без нащельников, чему способствует конструкция боковых граней панели: одна грань имеет форму паза в виде швеллера, другая — соответственно форму гребня. Такой стык принято называть «паз-гребень». Глубина «зацепления» при этом составляет 14... 16 мм. Герметизируют вертикальные стыки неопреновой уплотняющей прокладкой, закладываемой в панель при ее изготовлении, или прокладкой типа «комприбанд». Во втором варианте боковые грани панели одинаковые, и они выполнены в виде выступа круглой формы диаметром несколько меньшим, чем толщина панели. Крепление к фахверку осуществляют болтами с накладками за наружную обшивку в вертикальном стыке.

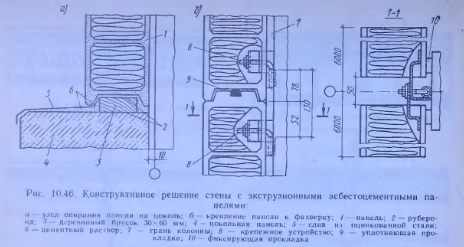

Экструзионные асбестоцементные стеновые панели (рис. 10.46) к элементам фахверка крепят с помощью специальных крепежных устройств. Для крепления оконных переплетов в верхнем продольном ребре панелей, расположенных под проемами, предусмотрены закладные детали в виде стальных пластин. К ребру их прикрепляют с помощью шурупов и эпоксидно-цементного клея ЭПЦ-1. Горизонтальные швы в стенах из экструзионных асбестоцементных панелей заделывают с помощью уплотняющих и герметизирующих материалов неопреновых прокладок, резиновых профилей, а также мастик УМС-50. Вертикальные швы уплотняют полосами из стеклянного штапельного волокна и закрывают металлическими нащельниками.

Контрольные вопросы. 1. Какова конструктивная схема одноэтажного производственного здания? 2. Каков принцип расчета одноэтажного каркасного производственного здания из сборных элементов? 3. Какие виды плит покрытия вы знаете? 4. Опишите конструкцию двухслойной комплексной плиты покрытия. 5 Какова схема покрытия с плитами «на пролет»? 6. Опишите плиты «на пролет» типов 2Т, П и КЖС. 7. Опишите конструкцию двускатных балок покрытия. 8. Где расположено наиболее опасное сечение двускатной балки? 9. Опишите основные типы железобетонных ферм и принципы их расчета. 10. В каких случаях применяются железобетонные арки? II. Опишите конструктивные решения колонн одноэтажных производственных зданий. 12. Какова классификация тонкостенных пространственных покрытий? 13. Приведите примеры членения сборных тонкостенных производственных покрытий иа элементы. 14. Каковы принципы расчета тонкостенных производственных покрытий? 15. Опишите большепролетные покрытия. 16. Опишите основные виды однослойных и многослойных стеновых панелей. 17. Опишите конструктивные решения трехслойных металлических и абестоцементных панелей стен и покрытий. 18. Как решаются стыки основных элементов сборного одноэтажного производственного здания? 19. Как осуществляются стыки легких панелей покрытия и и стен?
