Расчет прочности по нормальным сечениям

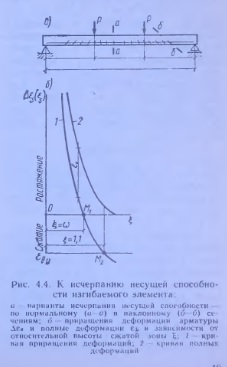

Два случая исчерпания прочности изгибаемого элемента по нормальным сечениям. Исчерпание несущей способности в однопролетной железобетонной обычной или предварительно напряженной балке (рис. 4.4, а) может произойти как от изгибающего момента при небольшой или нулевой поперечной силе (нормальное и к продольной оси элемента сечение), так и от поперечной силы при сравнительно небольшом значении М (наклонное сечение). Поэтому расчет прочности необходимо производить как по нормальным, так и по наклонным сечениям.
В нормальных сечениях характер работы сечения в стадии разрушения бетона бывает двояким, что связано с количеством и механическими свойствами продольной арматуры, находящейся в сечениях элемента. Так, если количество арматуры не превышает некоторой определенной величины (нормально армированная балка), разрушение начинается с текучести растянутой арматуры; в сечении образуется «пластический шарнир», трещины очень сильно раскрываются, прогибы резко нарастают, и только посде этого раздавливается бетон сжатой зоны. Расчетные формулы для этого случая легко выводятся из условии равновесия. Если же количество арматуры больше определенной величины (переармированная балка), то разрушение начинается со сжатой зоны бетона. Напряжения в растянутой арматуре при этом не достигают предельных значении (предела текучести или временного сопротивления), арматура будет использоваться не полностью, а расчетные формулы вывести только из условий равновесия оказывается невозможным.
