Сжатые элементы при эксцентрицитетах больше случайного

В сечении сжатого элемента по расчету может действовать не только сжимающая сила N, но и изгибающий момент М. В этом случае возникают эксцентрицитеты больше случайного:

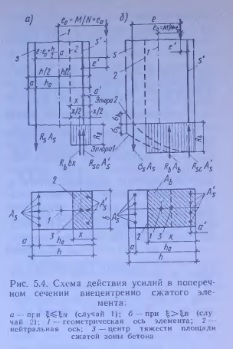

Конструктивные особенности. Поперечные сечения колонн в рассматриваемом случае обычно развивают в плоскости действия момента и выполняют прямоугольными, тавровыми или двутавровыми. Продольную арматуру устанавливают у коротких граней сечения. Арматуру, расположенную ближе к силе V, обозначают S, а арматуру у другой грани — s. Если площади сечения обеих арматур равны, то армирование называют симметричным, если нет несимметричным.

Характер разрушения сжатых элементов зависит от величины эксцентрицитета и степени насыщения элемента арматурой. Из опытов известны два возможных случая разрушения. Случай 1 соответствует большому эксцентрицитету приложения нагрузки (или сравнительно слабой арматуре S). При этом со стороны арматуры 5 (растянутой) появляются трещины, которые при увеличении нагрузки растут, затем арматура S достигает предела текучести на растяжение и после этого начинается рарушение сжатого бетона. Случай 2 соответствует малому эксцентрицитету приложения нагрузки (или сравнительно мощной арматуре S). В этом случае арматура S только слабо растянута или даже сжата. Разрушение элемента начинается со стороны арматуры S, причем одновременно достигаются предельные сопротивления в сжатом бетоне и в сжатой арматуре.

В соответствии с характером разрушения элементов и строится методика расчета их на прочность. Условием, определяющим случай работы элемента, является значение относительной высоты сжатой зоны в сравнении с предельной относительной высотой.

Таким образом, это условие полностью совпадает с соответствующим условием для изгибаемых элементов.

Зайцев Ю. В., Строительные конструкции заводского изготовления: Учеб. для вузов по спец. «Пр-во строит. изделий и конструкций». — М., 1987
