Отдельные центрально нагруженные железобетонные фундаменты под колонны

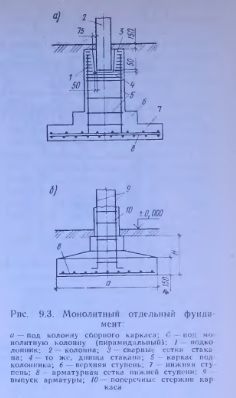

Монолитные отдельные фундаменты устраиваются как под сборные (рис. 9.3, а), так и монолитные колонны зданий и сооружений (рис. 9.3, б). Общая высота фундамента принимается так, чтобы не требовалось его армирование хомутами и отгибами. Сборные отдельные фундаменты обычно принимают стаканного типа. Глубина стакана равна (1,0...1,5) hK, где hK — наибольший из размеров поперечного сечения колонны. Толщину верхней части стенок стакана принимают равной 0,75 высоты верхней ступени фундамента, но не менее 200 мм, а по внутренним граням стакана ставят конструктивную арматуру для предохранения от случайных ударов при монтаже колонн. При монтаже колонн зазоры между колонной и фундаментом заполняют мелкозернистым бетоном класса не менее В15; после твепдения этого бетона вся конструкция работает как монолитная. По подошве фундамент армируют рабочей арматурой в виде сетки.

Фундамент (по рис. 9.3, б) связывают с монолитной колонной путем выпуска из фундамента арматуры, равной расчетному количеству арматуры в нижней части колонны; выпуски должны иметь достаточную длину для устройства стыка арматуры; они объединяются в каркас хомутами. Подошву фундамента армируют рабочей арматурой в виде сетки, как и в случае сборных фундаментов Отдельные центрально нагруженные фундаменты рассчитывают, начиная с расчета основания, откуда определяют размеры подошвы фундамента (расчет ведется в соответствии со СНиП 2.02.01 —83 «Основания зданий и сооружений»). При расчете основания фундамент считают бесконечно жестким, а эпюру напряжений в грунте под подошвой принимают линейной. Форму фундамента в плане обычно принимают квадратной или близкой к квадратной.

Зайцев Ю. В., Строительные конструкции заводского изготовления: Учеб. для вузов по спец. «Пр-во строит. изделий и конструкций». — М., 1987

??????????
