Железобетонные колонны

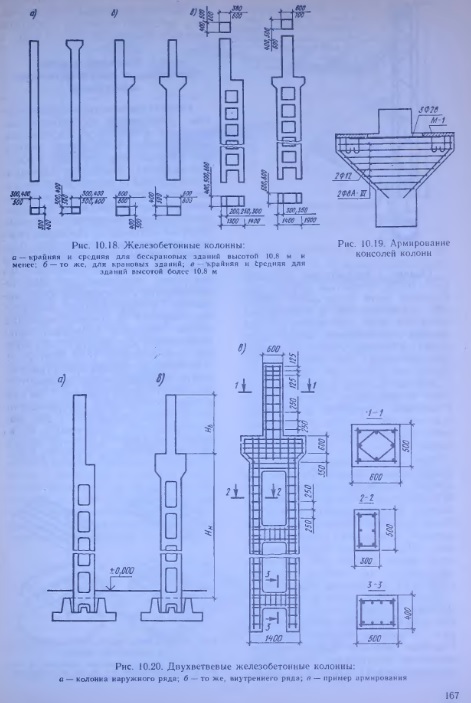

Колонны одноэтажных промышленных зданий выполняются сплошными (прямоугольного или двутаврового сечения) и сквозными (двухветвевыми); номенклатура основных типовых конструкций сплошных колонн одноэтажных производственных зданий показана на рис. 10.18. В зданиях с кранами грузоподъемностью до 30 т применяют сплошные колонны; отношение сторон прямоугольного поперечного сечения в колоннах составляет 1,5 : 3. Высота сечения надкрановой части колонн назначается из условия опирания несущей конструкции покрытия и из условия соблюдения зазора между мостовым краном и колонной. Высота сечения подкрановой части сплошной колонны устанавлиьается из условия жесткости и прочности. Пример армирования консолей колонн дан на рис. 10.19.

Обычно в двухветвевых колоннах (рис. 10.20) поперечное сечение надкрановой части принимается сплошным прямоугольным, а подкрановой части — в виде двух прямоугольных сечений с расстоянием между осями ветвей (в зависимости от грузоподъемности крана) 700... 1500 мм. Распорки располагаются через 2000...3000 мм. Заделка двухветвевых колонн в фундаменте осуществляется с помощью устройства двух отдельных стаканов. Колонны обычно имеют консоли для опирания подкрановых балок.

Для высоких одноэтажных производственных зданий без мостовых кранов (с подвесным транспортом или без него) стали применять преднапряженные колонны прямоугольного сечения из бетона класса до В45 с продольной арматурой класса А-III (рис. 10.21). Высота сечения колонн принимается равной 500...800 мм в зависимости от высоты колонны (10,8...14,4 м), пролета здания (18...30 м) и шага колонн (6 или 12 м). Ширина сечения колонн постоянна (400 мм). Поперечная арматура — спираль с шагом навивки 300 мм. Подобные колонны оказываются существенно экономичнее обычных (без преднапряжения). Кроме того, все более широкое распространение получают центрифугированные колонны круглого сечения (см. рис. 12.35).

Зайцев Ю. В., Строительные конструкции заводского изготовления: Учеб. для вузов по спец. «Пр-во строит. изделий и конструкций». — М., 1987
