Интересные и нужные сведения о строительных материалах и технологиях

ПОЛИМЕРМИНЕРАЛЬНЫЕ ШПАКЛЕВОЧНЫЕ СОСТАВЫ

Многие физико-механические, технологические и эксплуатационные свойства сухих смесей определяются не только их химическим и минералогическим составом, наличием добавок, но и степенью сцепления частиц наполнителя, минерального вяжущего и полимерного связующего. Степень сцепления между этими компонентами в основном зависит от тонкости помола.

Для приготовления высокачественных шпаклевочных составов, следует использовать компоненты с тонкостью помола не более 0,2 мм. При этом массовая доля влаги должна составлять не более 0,8 %.

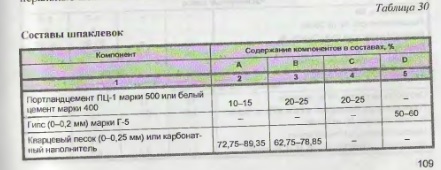

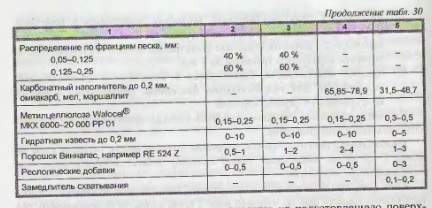

При смешивании сухих смесей с необходимым количеством воды (количество воды оговаривается в этикетке на сухую смесь) готовят полимерми- перальные шпаклевочные составы, используемые на месте работ (табл. 30).

Шпаклевочные растворные смеси наносятся на подготовленную поверхность при температуре окружающей среды от +10 °С до +35 °С и относительной влажности воздуха не ниже 60,0 %.

Они не должны стекать при покрытии вертикальных поверхностей. Срок годности - в пределах 0,5-2,0 ч.

Основные свойства затвердевших смесей (растворов) полимерминеральных шпаклевочных составов указаны в табл. 31.

Модификация минеральных шпаклевочных композиций порошками Виннапас улучшает адгезию ко всем основам (универсальное применение на все основы возможно при соответствующей дозировке полимерных вяжущих), ыкже повышает стойкость к истиранию, ударопрочность и эластичность (шпкий модуль упругости, следовательно, хорошие релаксационные свойства и высокая трешиностойкость). Если используются специальные редиспергируемые порошки Виннапас с гидрофобными свойствами (например, Виннапас RI 551 Z), капиллярное водопоглощение таких растворов может быть значительнo уменьшено, что улучшает эксплуатационные свойства покрытий.

Полимерминеральные составы для шпаклевки классифицируют следующим образом:

А - выравнивающий, для внутренних работ;
В — выравнивающий, для внутренних и наружных работ, для конструкций с низкой структурной плотностью;
С — высококачественный, для внутренних и наружных работ, с хорошей адгезией со всеми основами;
Д - высококачественный, на гипсовой основе, для внутренних работ.

Добавление в состав гидрофобизирующего агента, волокнистых наполнителей и реологических добавок может способствовать улучшению технологичности переработки и технических характеристик растворов. В гипсовые шпаклевки необходимо вводить замедлители схватывания, например сульфат калия, лимонную или винную кислоту и др.

Е. К. Карапузов, Г. Лутц, X. Герольд, Сухие строительные смеси. К, 2000

Литература

Голышев А.Б., Бачинский В.Я., Полищук В.П., Железобетонные конструкции

Зайцев Ю.В., Строительные конструкции заводского изготовления

Е.Ф. Лысенко, Армоцементные конструкции

С.В. Поляков, Каменная кладка из пильных известняков

В. Ермолов, Пневматические строительные конструкции

Журавлев А.А., Вержбовский Г.Б., Еременко Н.Н., Пространственные деревянные конструкции

А.В. Калугин, Деревянные конструкции

Е.К. Карапузов, Г. Лутц, X. Герольд, Сухие строительные смеси

А.А. Пащенко, Теория цемента

Волков В.А., Сантехника: как все устроено и как все починить

А. Грассник, Бездефектное строительство многоэтажных зданий

Д.С. Щавелев, Гидроэнергетические установки

Д.С. Щавелев, Экономика гидротехнического и водохозяйственного строительства

Гидротехнические сооружения. Ч. I. Глухие плотины

Гидротехнические сооружения. Ч. II. Водосливные плотины

Производство гидротехнических работ

Н.П. Розанов, Гидротехнические сооружения

А. П. Юфин, Гидромеханизация

Термоэлектрические преобразователи энергии

Использование возобновляемой энергии

Бетон и железобетон, избранные статьи

Современное состояние и перспективы развития энергетики
