Анизотропный кольцевой спиральный термоэлемент

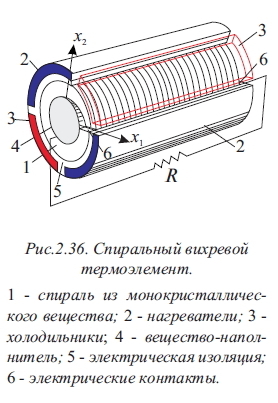

Наиболее примечательной особенностью вихревых термоэлементов является возможность их бесконтактной коммутации [67, 68, 70, 71]. Эта возможность реализована в устройстве, изображенном на рис.2.36. Рабочее тело 1 конструктивно выполняется в виде цилиндрической трубы длиной l, разрезанной по винтовой линии на Nc витков. Витки полученной таким образом спирали представляют собой вихревые термоэлементы с контактными плоскостями, смещенными на один шаг винтовой линии. Система нагревателей и холодильников ориентирована относительно кристаллографических осей таким же образом, как и в случае отдельного термоэлемента, так что для каждого витка удовлетворяются рассмотренные выше температурные условия и кристаллографическая ориентация. Поэтому напряжение на концах спирали несущественно отличается от изменение в конфигурации диска мало изменяют тепловые и электрические характеристики образцов. Для расчета значений тока и КПД можно использовать формулы (2.194), (2.198). Изготовленный таким образом термогенератор из CdSb при ДТ = 150°С и Nc = 36, l = 40 мм и h = 1.0 мм развивал напряжение EN = 0.98 В.
